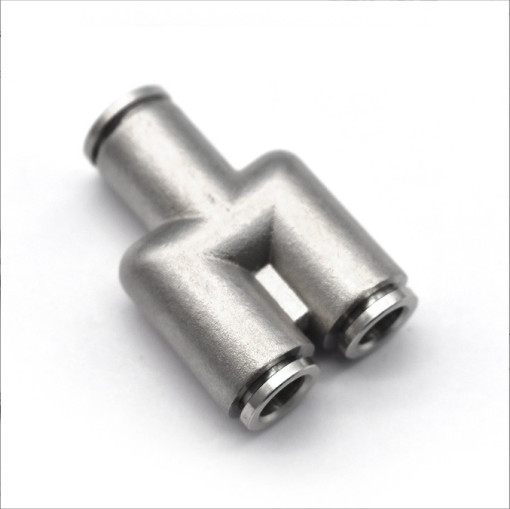

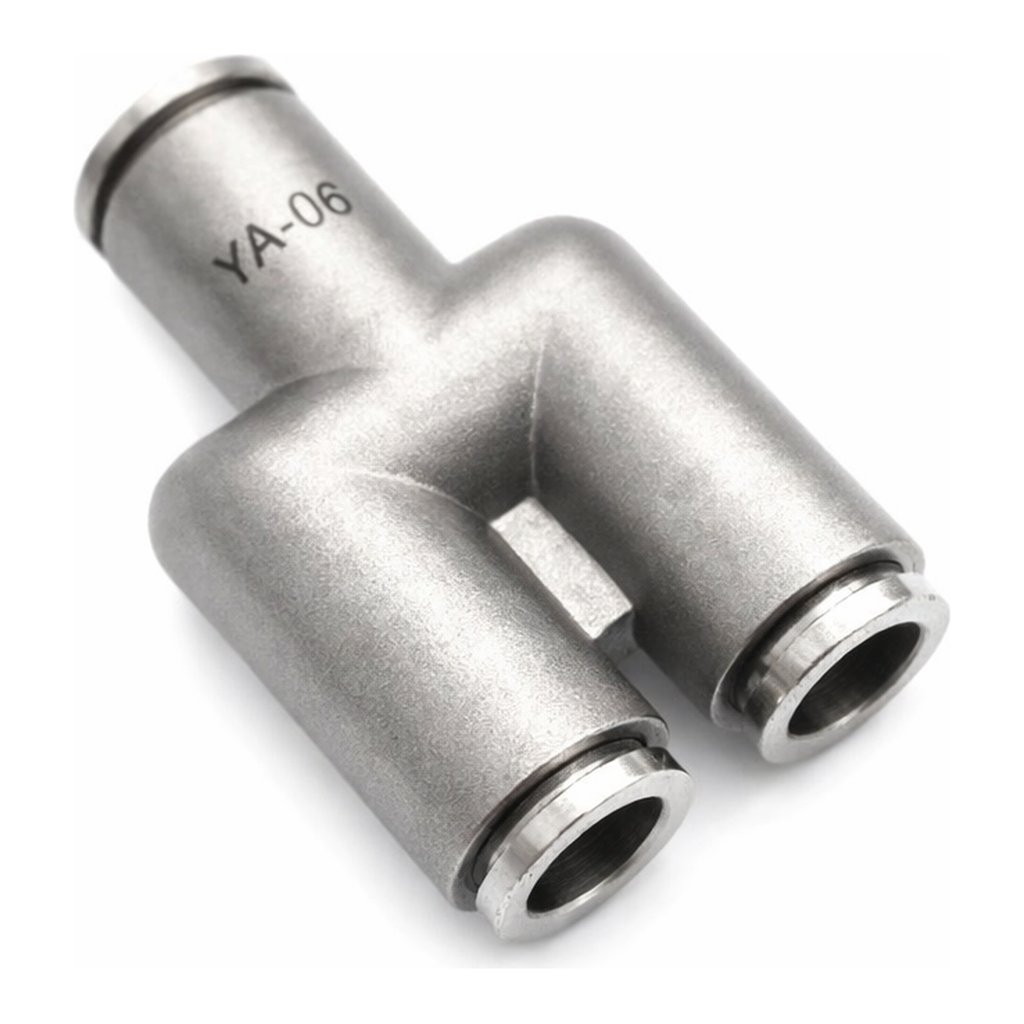

1 / 2Viko Science SUS 304 스테인리스 Y자 원터치 피팅 파이프 튜브 호스 3구 연결관 아답터 휘팅 Yconnecotr fitting 서스피팅
상품 한눈에 보기
SUS304 재질의 Y자형 원터치 피팅으로 액체 및 기체 배관 연결에 적합. FKM 씰 적용으로 내열성과 내화학성이 우수. 최대 2Mpa, -20~250℃까지 사용 가능. 동일 외경 파이프 및 호스 연결에 용이하며 설치가 간편함.
- 카탈로그번호
- 304PYxxxxx (7개 옵션)
- 브랜드
- Viko Science
- 판매단위
- pk
카탈로그
7개 옵션 · 카탈로그 번호를 클릭하면 복사됩니다회원가입 없이 바로 구매하세요
가입하지 않아도 비회원가로 구매하실 수 있습니다.
카탈로그 번호 · 상품 설명출고판매가담기
Viko Science 304PY16-16 P; 22.6mm, D; 16mm, D1; 4.1mm, H; 37.2mm, E; 19.7mm, L; 54.8mm, Z; 23.6mm, 재질 SUS304 pk판매 단위 pk ·
재고 확인 필요
40,900원VAT 포함 44,990원
Viko Science 304PY14-14 P; 20.6mm, D; 14mm, D1; 4.1mm, H; 37.3mm, E; 20mm, L; 55mm, Z; 23.6mm, 재질 SUS304 pk판매 단위 pk ·
재고 확인 필요
36,600원VAT 포함 40,260원
Viko Science 304PY12-12 P; 18.7mm, D; 12mm, D1; 4.1mm, H; 37.9mm, E; 19.2mm, L; 54.7mm, Z; 19.7mm, 재질 SUS304 pk판매 단위 pk ·
재고 확인 필요
32,200원VAT 포함 35,420원
Viko Science 304PY10-10 P; 15.5mm, D; 10mm, D1; 4.1mm, H; 32.2mm, E; 18.4mm, L; 49.2mm, Z; 16.5mm, 재질 SUS304 pk판매 단위 pk ·
재고 확인 필요
29,300원VAT 포함 32,230원
Viko Science 304PY08-08 P; 13.7mm, D; 8mm, D1; 4.1mm, H; 26.4mm, E; 16.8mm, L; 42.5mm, Z; 14.6mm, 재질 SUS304 pk판매 단위 pk ·
재고 확인 필요
26,300원VAT 포함 28,930원
Viko Science 304PY06-06 P; 11mm, D; 6mm, D1; 4.1mm, H; 26.6mm, E; 16.4mm, L; 42.2mm, Z; 12mm, 재질 SUS304 pk판매 단위 pk ·
재고 확인 필요
25,600원VAT 포함 28,160원
Viko Science 304PY04-04 P; 9mm, D; 4mm, D1; 4.1mm, H; 26.6mm, E; 14.7mm, L; 37mm, Z; 10.8mm, 재질 SUS304 pk판매 단위 pk ·
재고 확인 필요
24,900원VAT 포함 27,390원
Viko Science · Viko Science SUS 304 스테인리스 Y자 원터치 피팅 파이프 튜브 호스 3구 연결관 아답터 휘팅 Yconnecotr fitting 서스피팅
SUS304 Y자 원터치 피팅
기본 정보
| 항목 | 내용 |
|---|---|
| 품명 | SUS304 Y자 원터치 피팅 |
| 재질 | SUS304 |
| 씰 재질 | FKM |
| 사용 유체 | 액체, 기체 |
| 사용 압력 범위 | 최대 2 Mpa |
| 사용 온도 범위 | -20℃ ~ 250℃ |
특징
- 고온 및 화학성 유체 환경에 적합
- 원터치 방식으로 설치가 빠르고 탈부착이 용이
- 씰링 제외 모든 부품은 SUS304로 제작, FKM 씰로 내화학성 및 내열성 우수
- 동일 외경의 파이프·튜브(호스)를 추가 부품 없이 연결 가능
주의사항
- 연결 파이프 단면은 반드시 평평해야 누출 방지
- 최대 사용 압력 및 온도 범위 내에서 사용
- 금속가루·모래 등 이물질 유입 방지
- 연결 후 누출 여부 확인 필수
제품 상세정보
도면 주요 치수 기호: ØP, ØD, D1, Z, E, L, H
| 제품번호 | 제품정보 | 포장단위 |
|---|---|---|
| 304PY04-04 | P: 9mm, D: 4mm, D1: 4.1mm, H: 26.6mm, E: 14.7mm, L: 37mm, Z: 10.8mm, 재질 SUS304 | 1개 |
| 304PY06-06 | P: 11mm, D: 6mm, D1: 4.1mm, H: 26.8mm, E: 16.4mm, L: 42.2mm, Z: 12mm, 재질 SUS304 | 1개 |
| 304PY08-08 | P: 13.7mm, D: 8mm, D1: 4.1mm, H: 26.4mm, E: 16.8mm, L: 42.5mm, Z: 14.6mm, 재질 SUS304 | 1개 |
| 304PY10-10 | P: 15.5mm, D: 10mm, D1: 4.1mm, H: 36.2mm, E: 18.4mm, L: 49.2mm, Z: 16.5mm, 재질 SUS304 | 1개 |
| 304PY12-12 | P: 18.7mm, D: 12mm, D1: 4.1mm, H: 37.9mm, E: 19.2mm, L: 54.7mm, Z: 19.7mm, 재질 SUS304 | 1개 |
| 304PY14-14 | P: 20.6mm, D: 14mm, D1: 4.1mm, H: 37.3mm, E: 20mm, L: 55.2mm, Z: 23.6mm, 재질 SUS304 | 1개 |
| 304PY16-16 | P: 22.6mm, D: 16mm, D1: 4.1mm, H: 37.3mm, E: 20mm, L: 58.8mm, Z: 23.6mm, 재질 SUS304 | 1개 |
제품 선택 방법
연결하려는 파이프 또는 튜브(호스)의 외경(OD) 에 맞춰 선택
예) 외경 8mm 파이프 또는 호스 연결 시 304PY08-08 선택
선택이 어려울 경우 전화 문의 요망
