ASEPCO 위어리스 레이디얼 다이아프램 인라인 밸브

ASEPCO 위어리스 레이디얼 다이아프램 인라인 밸브

개요

ASEPCO 위어리스 레이디얼 다이아프램 밸브는 까다로운 어플리케이션과 중요한 공정용으로 설계되어, 높은 안정성과 안전성을 제공합니다.
총 5가지 밸브 제품군과 14가지 밸브 유형을 제공하며, 수동식 또는 공압식 액츄에이터, 리밋 스위치 및 솔레노이드 옵션을 지원합니다.
다이아프램 재질은 실리콘, EPDM, Viton, PTFE 등으로 구성되어 반복 증기 세척에도 견딜 수 있습니다.

ASEPCO 위어리스 레이디얼 다이아프램 밸브 브로셔 다운로드

---

주요 특징

최저 수명 비용

• 특허 받은 정적 레이디얼 숄더 씰: 완전 배수 및 균일한 밀봉 제공
• 간단한 Tri-Clamp 어셈블리: 빠르고 쉬운 검사
• 위어리스 레이디얼 다이아프램: 포획 오염 위험 제거
• 용접 플랜지: 설치 중 비틀림 방지

ASEPCO 밸브는 포획 및 누출 위험이 있는 위어 스타일 밸브보다 선호되며, 다이아프램 교체가 간편하여 대부분의 경우 1분 이내 완료됩니다.

밸브 이점

• 공구 및 특별한 교육 불필요
• 통합형 비조정식 트래블 스톱
• 플러시 마운트 설계 및 간단한 클램프 어셈블리

---

안정성 검증

ASEPCO 다이아프램은 USP Class VI 테스트를 통과하였으며,
ASME BPE 표준 공정 조건(132–137°C, 20분 주기, 100시간 이상)에서의 증기 및 수명 테스트를 완료했습니다.

---

밸브 제품군

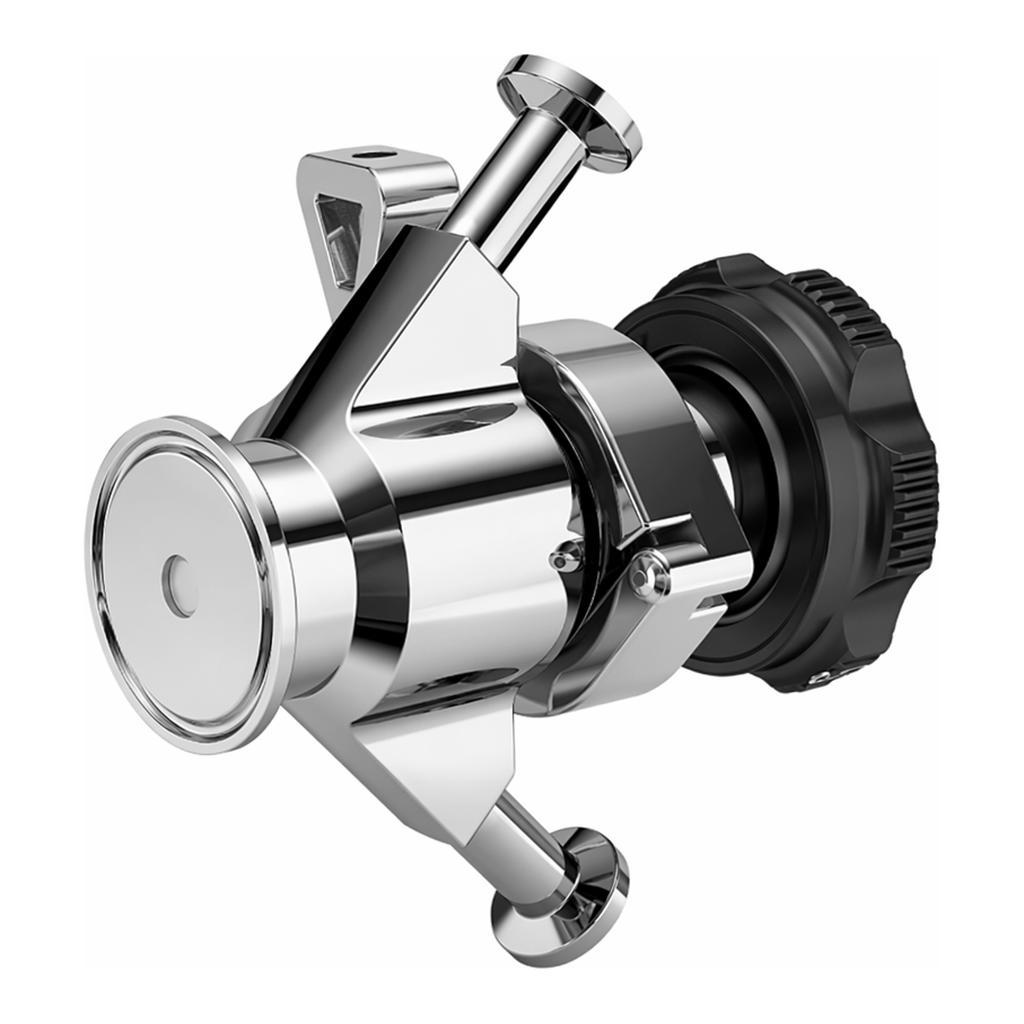

탱크 보텀 밸브

• 특허 레이디얼 다이아프램으로 포획 영역 제거
• Tri-Clamp 어셈블리로 유지보수 시간 80% 절감
• 개스킷, 볼트, 심이 없는 완전 플러시 마운트 설계
• 통합 트래블 스톱 및 재조정 불필요
• CIP/SIP용 최대 3개 포트 가능

스테릴라이트 밸브

• 탱크 보텀 밸브에 스팀 포트 추가 가능
• Dead leg 제거 및 위생성 향상
• 밸브 사이즈: 0.5"~4.0"

탄젠셜 밸브

• 탱크 중심에서 벗어난 위치 설치에 적합
• 액체 잔류 제거 및 청소 용이
• 밸브 사이즈: 0.5"~4.0"

인슐레이트 밸브

• 냉동 탱크 및 온도 제어 탱크용
• 자켓 직접 용접 가능한 확장형 밸브 바디
• 밸브 사이즈: 0.5"~4.0"

리트로핏 밸브

• 기존 탱크에 ASEPCO 밸브 추가 설치 가능
• 다양한 맞춤형 디자인 제공
• 밸브 사이즈: 0.5"~4.0"

---

액츄에이터

AKS 시리즈 (0.5"~1.5")

• 플라스틱 하우징 및 스테인리스 인터페이스
• GMP 위생 설계 적용
• 수동 및 공압식 옵션 제공
• 일련번호 레이저 에칭 및 3년 보증
• Westlock, Stonel, Burkert 등 다양한 컨트롤러 호환

AJS 시리즈

• 전 스테인리스강 구조
• 동일한 성능의 중량급 패키지 제공

---

다이아프램

식품 및 생물의약 산업용으로 다양한 온도, 압력, 화학 조건에 대응하는 8가지 재질 제공:

재질	특징
실리콘	일반적 용도
EPDM	내화학성 우수
실리콘 플러스	고온 내성 강화
EPDM 플러스	내열성 향상
바이톤 A	일반 화학용
바이톤 A (스팀용)	고온 스팀용
바이톤 GF	내화학성 및 내열성 강화
PTFE	최고 내화학성 제공

모든 다이아프램에는 배치 번호 및 사용만료일 레이저 에칭으로 완벽한 추적성 확보.

---

데이터시트

• 탱크 보텀 밸브 데이터시트 (KO)
• 탄젠셜 밸브 데이터시트 (EN)
• 인슐레이트 밸브 데이터시트 (EN)
• 스테릴라이트 밸브 데이터시트 (EN)
• AJS 액츄에이터 데이터시트 (KO)
• AKS 액츄에이터 데이터시트 (KO)
• 다이아프램 데이터시트 (EN)

---

매뉴얼

• Tank-bottom valve 매뉴얼 (KO)

---

제품 이미지
