KDS series-소형 튜브연동식 액체펌프

KDS Series – 소형 튜브연동식 액체펌프

OEM Peristaltic Pump

---

제품 개요

KDS 시리즈는 소형 튜브연동식 액체펌프로, 정밀한 유량 제어가 가능하며 OEM 응용에 적합한 컴팩트한 구조를 갖추고 있습니다.
지속적인 주입(Continuous Infusion)이 가능하며, 다양한 튜브 및 모터 옵션을 제공합니다.

---

주요 특징 (Key Features)

• 최대 1채널 지원
• 유량 범위: 최대 245 mL/min
• 컴팩트한 디자인
• 지속 주입(Continuous Infusion) 가능
• 다양한 튜브 사용 가능 및 교체 용이
• 전압 옵션: 12V / 24V / 220V (Stepper, DC, Synchronous, Shade-Pole Motor)
• 최대 압력: 1.5 bar
• 유체 온도: 최대 80°C
• 롤러 수: 2
• 권장 튜브: #16 (3.2 mm ID × 6.4 mm OD)
• 속도 범위: < 400 rpm

---

제품 사양 요약 (Specifications)

항목	내용
브랜드	kamoer
모델명	KDS-FB2511G
전압	24V
전력	≤16W max
인증	CE, RoHS, ISO 9001
웹사이트	www.kamoer.com
기타 코드	10441

---

튜빙 재질 안내 (Tubing Instruction)

재질	특징	수명
Norprene	고성능, 긴 수명, 고압 및 고온 저항, 우수한 내화학성	>1000h
Silicone	고성능, 긴 수명, 고압 및 고온 저항, 우수한 내화학성	>1000h
Silicone Tubing	저비용, 낮은 압력 저항, 낮은 온도 저항	<1000h

---

모델별 파라미터 (Parameter Table)

코드	KDS-FB	KDS-FC	KDS-FD	KDS-FE
사용 튜브	13#, 14#, 19#, 16#, 25#	13#, 14#, 19#, 16#, 25#	13#, 14#, 19#, 16#, 25#	13#, 14#, 19#, 16#, 25#
모터	42 Stepper motor	57 Stepper motor	42 Stepper motor	57 Stepper motor
속도 범위	0.1–100 rpm	0.1–100 rpm	0.1–100 rpm	0.1–100 rpm
유량 범위	0.07–380 mL/min	0.07–380 mL/min	0.07–380 mL/min	0.07–380 mL/min
롤러 수	3	3	3	3
전원	DC 24V	DC 24V	DC 24V	DC 24V
전력	15W	20W	15W	20W
중량	0.8 kg	1.2 kg	0.8 kg	1.2 kg
크기 (mm)	90×70×110	100×80×130	90×70×110	100×80×130

---

시리얼 넘버 구성 (Meaning of Serial Number)

KDS - F B 2 N 17 E

구분	의미
KDS	모델명
F	롤러 타입
B	모터 종류
2	롤러 수
N	튜빙 재질
17	색상
E	튜빙 재질

---

배선도 (Wiring Diagram)

와이어 색상	기능
Red	Phase A
Blue	Phase B
Green	Phase A-
Black	Phase B-

참고: 속도 제어 보드는 기본 구성에 포함되지 않으며, 필요 시 영업 담당자에게 문의 바랍니다.

---

적용 분야 (Applications)

• Perfusion of animal tissue slice
• Flow Injection
• In-vitro system
• Re-circulating pump
• Filling of bottles
• Medical equipment
• Analytical instruments
• Laboratory
• Printing equipment
• Washing machine
• Food machinery

---

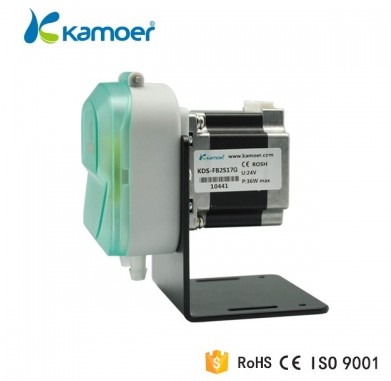

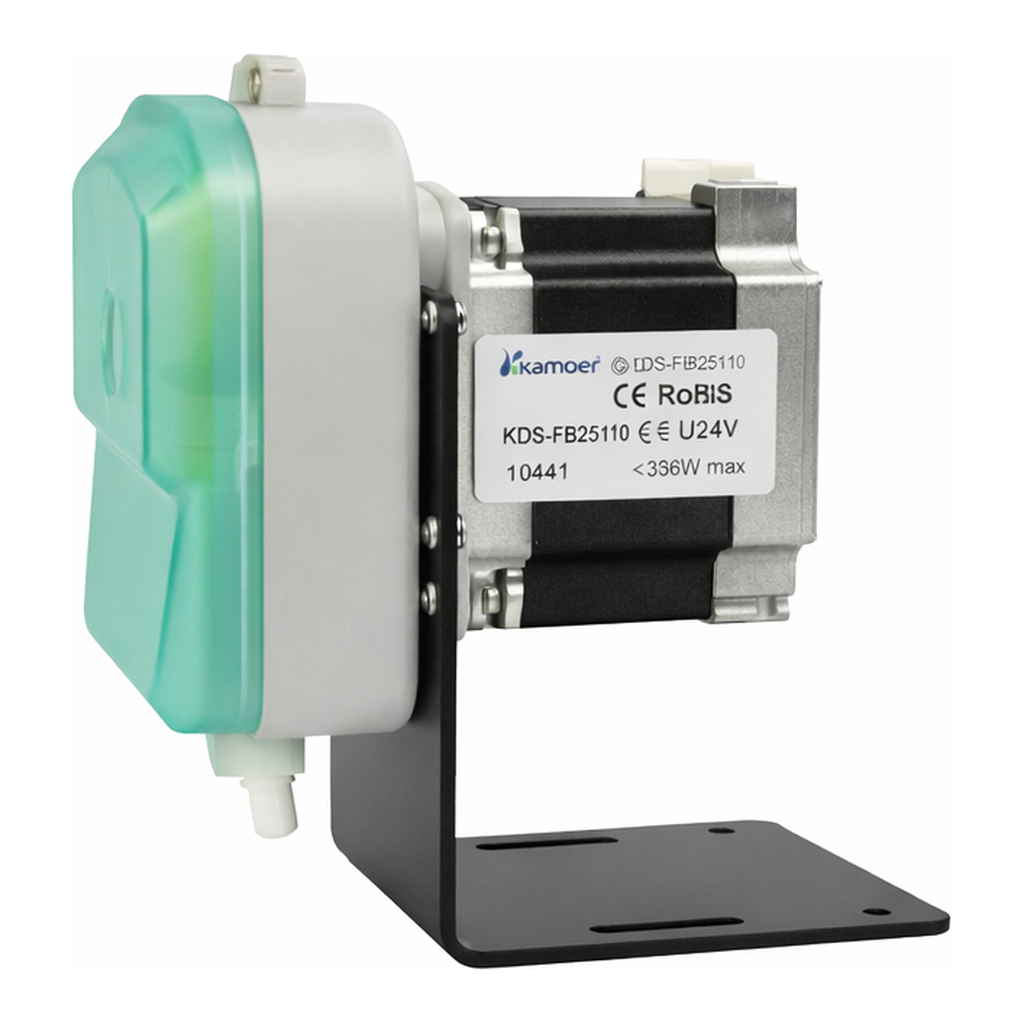

제품 이미지
