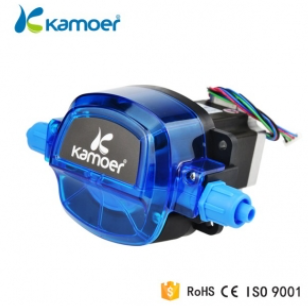

KHL series-소형 튜브연동식 액체펌프

KHL Series – 소형 튜브연동식 액체펌프

OEM Peristaltic Pump

kamoer
RoHS CE ISO 9001

---

제품 설명 (Key Features)

• Max: 1 채널
• 유량 범위: 최대 1,800 mL/min
• Compact Pump
• 지속적인 주입 가능 (Continuous Infusion)

---

Features

• Max: 1 채널
• 다양한 튜브 사용 가능 및 간편한 튜브 교체
• 유량 범위: 최대 1,800 mL/min
• Compact Pump
• 지속적인 주입 가능 (Continuous Infusion)

---

Specifications / Ordering Information

항목	사양
전압	12/24V Stepper Motor
압력	최대 1.5 bar
유체 온도	최대 100°C
Roller 수	3
사용 가능한 튜브	#24, #35
속도 범위	< 350 rpm

---

추가 기술 정보 (이미지 OCR 통합)

kamoer® KHL Peristaltic Pump
High-precision, Stepper motor, Large flow

특징:

• High flow
• High negative pressure
• Easy maintenance
• Chemical stability
• Long life
• High repeatability

---

모델별 특성 요약

1. Delicate and charming, Cool colors
2. Stepper motor – Higher accuracy
3. Suitable for viscous & non-viscous liquid transport
4. High maintainability

---

Dimensions

(도면 포함)

---

Stepper Motor Wiring Diagram

• Step angle: 1.8°
• Two-phase four-wire
• Current: 1.8A
• Wiring length: 400mm
• Terminal model: JXT XHP-4 (Pins 2.54 spacing)

---

1. Materials

Tube	Materials	Features	Tubing life	Size
S	Silicon	Good adsorption, low temperature resistance, low adsorption, wide temperature range	≥200h	115mm between two rollers

---

2. Pump Tube Model Selection

Code	ID × OD (mm)	Material	Flow rate (mL/min, 24V/1.8° step motor, 350rpm)
24#	6.4 × 11.4	Silicon	1300
35#	7.9 × 12.7	Silicon	1800

Model: KHL-SZ ⌀24

---

Working Conditions

• DC Voltage: 24V, Current ≥2A
• Ambient Temperature: 0~40°C
• Relative Humidity: <80%

Note:
위 유량 데이터는 25°C, 실리콘 튜브, 무압 조건에서 측정된 값입니다. 실제 유량은 매질, 온도, 습도, 전압 등의 조건에 따라 달라질 수 있습니다.

---

Basic Parameters

항목	내용
Model	KHL-SZ
Motor	Stepper motor
Material	S (Silicon)
Tubing Size	24

---

Applications

• Perfusion of animal tissue slice
• Flow Injection
• In-vitro system
• Re-circulating pump
• Filling of bottles

---

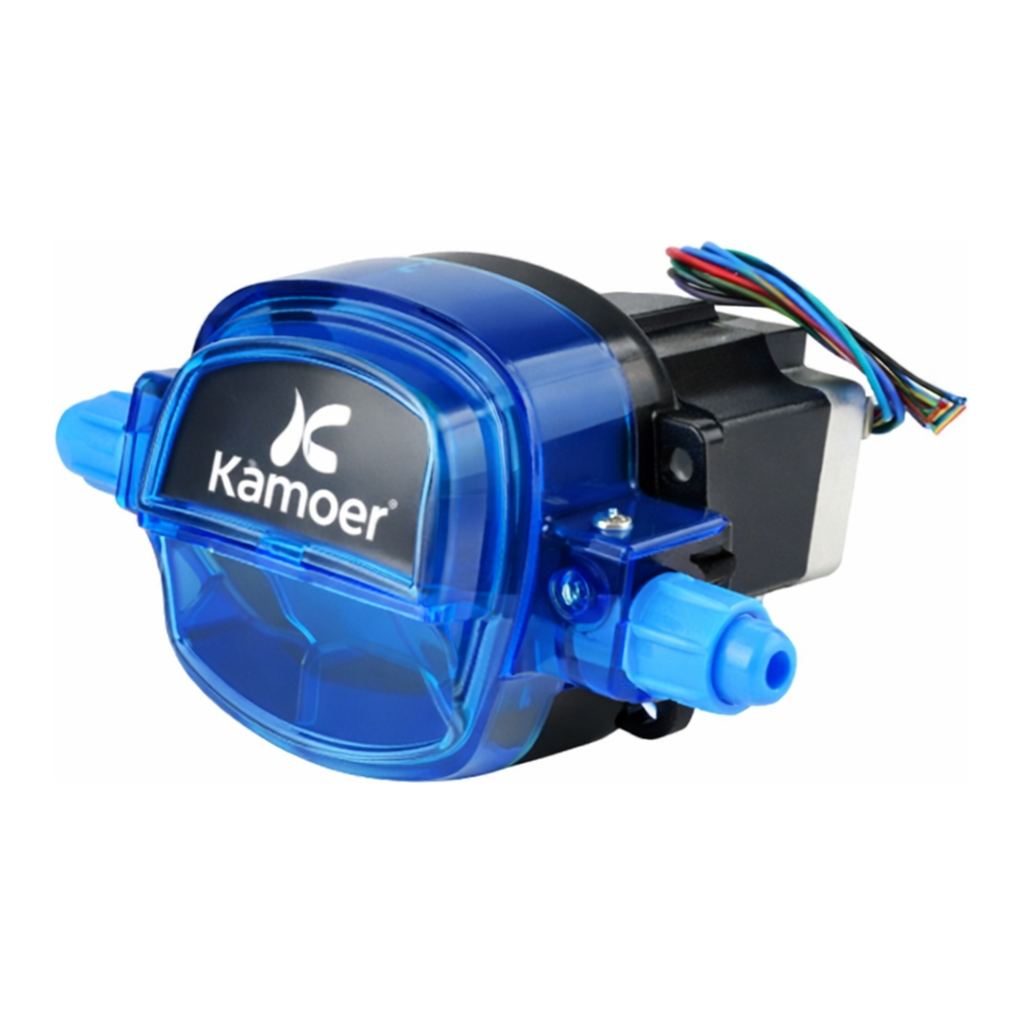

제품 이미지
