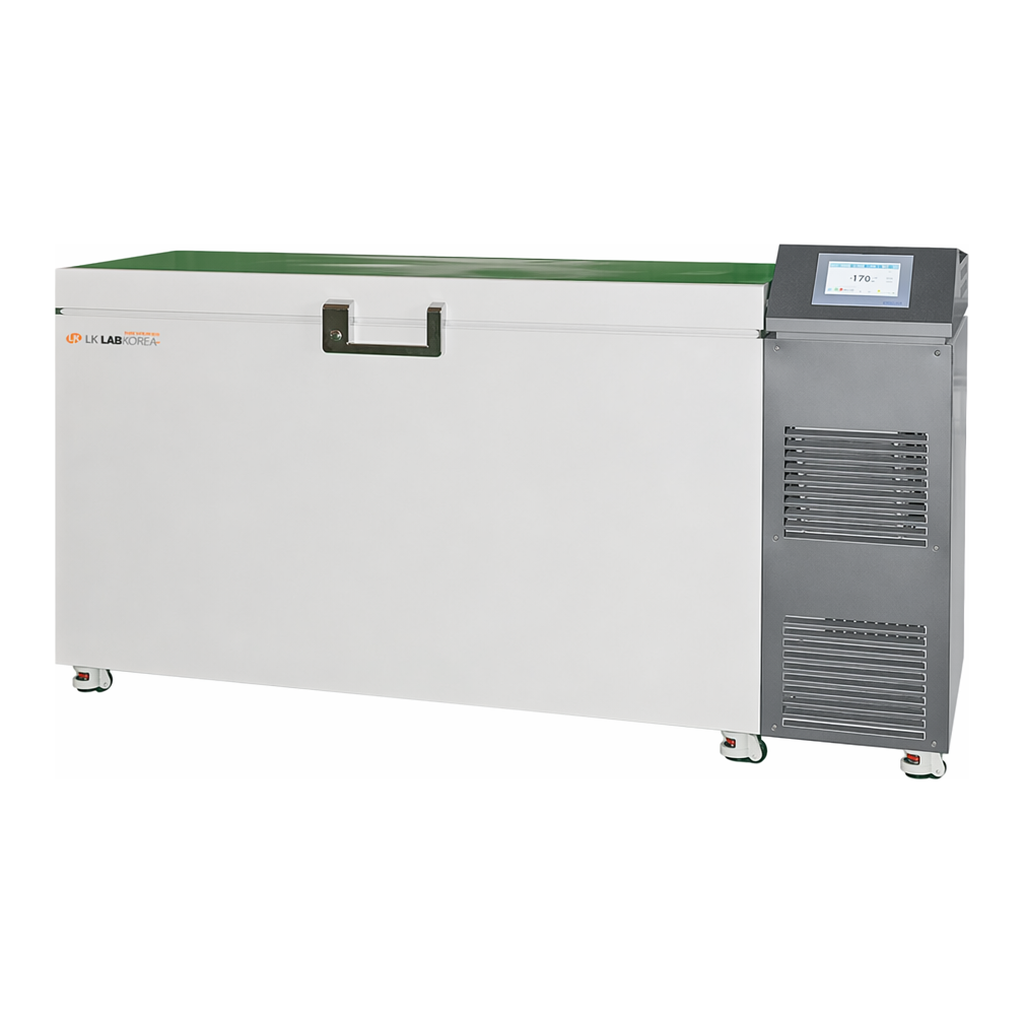

Ultra-Low Temperature Freezer, Chest Type 수평식 초저온 냉동고, -95℃ -86℃

■ Compressor System: 2 Type

1. Dual Compression System : 독립 냉각 시스템의 최첨단 초저온 냉각 시스템
- 2개의 독립된 냉각 구조를 장착하여 냉각 기능 작동 및 설정온도 유지
- 하나의 Compressor가 고장나도 다른 1개을 이용 -80℃온도 유지 (백업 기능)
- Eco Mode 선택 가능 : Compressor의 주기적으로 교차 작동, 소비전력 감소 및 수명연장
2. Single Compression System: 싱글 냉각 시스템
- 냉동기 1개를 이용하여 에너지 절약, 고장 발생률 감소
■ 핀이 없는 응축기를 사용하여 번거로운 필터 청소가 불필요함
■ 7` Full Touch Screen TFT LCD Control System
- 3개의 온도 센서를 유기적으로 감시하고 문제 발생시 기능 대체
- 입력 전압의 이상 및 응축기 이상시 안전 차단 경보기능
- 자가 진단에 의한 각종 경보 출력 기능 (RS232, LAN)
- USB Port를 통하여 쉽게 Data 전송이 가능함
- 2개의 온도조절기를 병렬로 연결, 고장시 대체하여 다른 조절기가 자동 작동
- 설정온도, 현재온도, 현재 전압과 전류, 온도그래프, 각종 경보, Door Open등을 Display
- 온도 및 전원 감시 장치로 신호음이 내장되어져 있음
- 내장 배터리를 장착하여 전원 차단시 즉시 작동
- Auto Door Lock 보안 시스템 ( Option ) : 비밀번호 도어 개폐, 사용자 저장 및 추적
■ 자동 진공해소 장치 : Door 개폐시 발생하는 음압을 자동 해소하여 개폐 문제를 줄임
■ Eco-friendly Type의 친환경 추구
- 냉각시스템의 구조 및 전기회로 단순화로 소비전력량 최소화
- CFC-free Refrigerant 를 사용
■ 3중 Gasket으로 내부로 열 침투 및 외부로 냉기 방출을 최소화
■ 견고한 인체공학적 Door Handle로 Key Lock 기능이 있으며 외부 온도 센서용 Port
■ 고압발포기를 통한 경질우레탄(PU) 사용으로 단열성 극대화
■ 백업용 배터리 재장으로 정전시에도 운영정보 및 경보 기능 수행
■ LK Labkorea

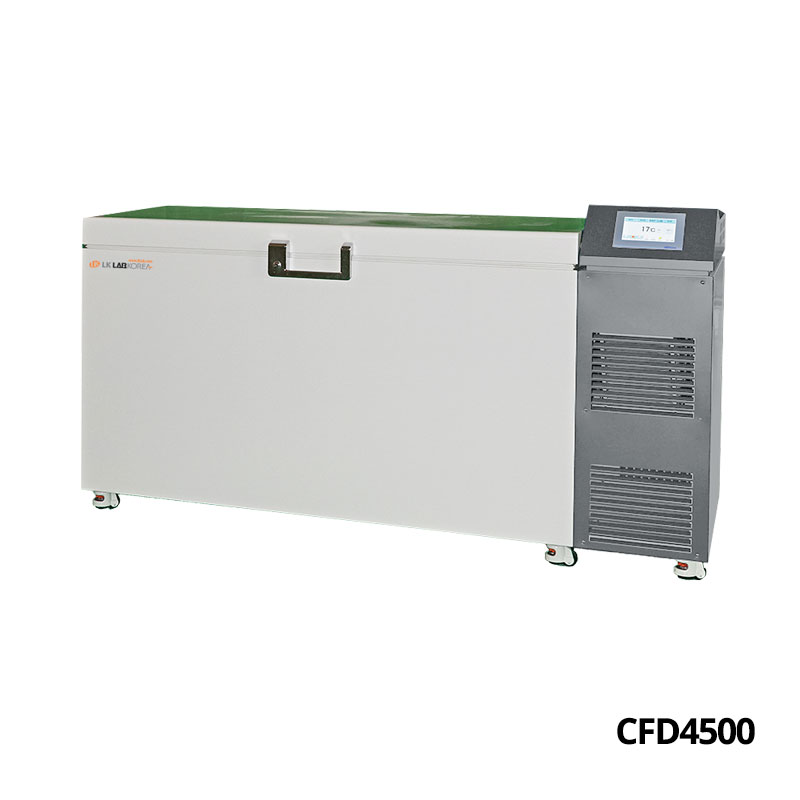

Dual Compression System / 독립 냉각 시스템,
Chest Type -95℃ ~ -65℃
- 2개의 독립된 냉각 구조를 장착하여 하나의 Compressor가 고장나도 다른 1개의 Compreesor를 이용 -80℃온도 유지 (백업 기능)

Cat. No	Model	용량	소비 전력	Temp. Range
F06-91-161	CFD4350	350 L	1.2 kW	-95℃ ~ -65℃
F06-91-163	CFD4500	500 L	1.6 kW
F06-91-165	CFD4600	600 L	1.6 kW

Single Compression System / 기본 싱글 냉각 시스템,
Chest Type -86℃ ~ -65℃

Cat. No	Model	용량	소비 전력	Temp. Range
F06-91-171	CFS3350	350 L	600 W	-86℃ ~ -65℃
F06-91-173	CFS3500	500 L	800 W
F06-91-175	CFS3600	600 L	800 W

Validation Service

Cat. No.	Model	Description
B04-91-301	VA-ULF100	Validation for Ultra-Low Temperature Freezer

● 당사 기본 양식에 따른 IQ/OQ Validation Service 비용이며, 고객 요청에 의하여 비용이 변경될 수 있음

Rack for Chest Type Freezer, Stainless Steel

Cat. No.	Model	Type	Size, w x d x h
F06-91-355	VFR11	Vertical 1 x 11	143 x 140 x 400 mm

• * Cryobox을 거취하기 위한 Stainless Steel의 Chest Tower Rack

Optional Accessories

Cat. No.	Model	Description
F06-91-401	KT6P2	7 Days Chart Recorder, -100℃ to 50℃
F06-91-403	KT6P2-60	Chart paper, 60매
F06-91-405	SRP01	Spare Red Pen for Chart Recorder, 6ea
F06-91-411	LCO2-BS	LCO2 Back up System
F06-91-415	ERA-WF	External Remote Alarm System

• * LCO2 Back up System (Liquid Carbon Dioxide, Freezing Point -78℃)

  - 온도의 급격한 변화나 정전등의 위급시 시료를 -65℃ 이하로 보호

  * External Remote Alarm System ( -65℃이상 온도 상승시 )

  - 긴급상황 발생시 관리자의 휴대폰, 전화기로 전화연락 또는 긴급 메세지 전달

Technical Specification

Model	CFS3350	CFS3500	CFS3600	CFD4350	CFD4500	CFD4600
Capacity	350 L	500 L	600 L	350 L	500 L	600 L
Temp. Range	-86℃ ~ -65℃ ( 외부조건 : 온도 30℃ & 습도 70% )			-95℃ ~ -65℃ ( 외부조건 : 온도 30℃ & 습도 70% )
Controller	7` Full Touch Screen TFT LCD, Auto Checking Own System
Temp. Probe	3 개 ( 2 x Chamber Temp. & 1 x Alarm Temp. )
내부사이즈(w x d x h)	1054×470×720 mm	1500×470×720 mm	1800×470×720 mm	1054×470×720 mm	1500×470×720 mm	1800×470×720 mm
외부사이즈(w x d x h)	1690×876×1150 mm	2140×876×1150 mm	2440×876×1150 mm	1690×876×1150 mm	2140×876×1150 mm	2440×876×1150 mm
Compressor	Single Compression System			Dual Compression System
Condenser	Block Condenser, No Pin & Filter-free Mechanism
냉매	CFC-Free Refrigerant
Power Consumption	300 W	800 W	800 W	1.2 kW	1.6 kW	1.6 kW
Power Requirement	364 W/h	386 W/h	469 W/h	415 W/h	461 W/h	526 W/h
사용 Rack Type	VFR11 x 21	VFR11 x 30	VFR11 x 36	VFR11 x 21	VFR11 x 30	VFR11 x 36
2` Cryo Box	231개	330개	396개	231개	330개	396개
중량	약 190 kg	약 220 kg	약 250 kg	약 230 kg	약 270 kg	약 310 kg
전원	AC220V, 50/60Hz
