■ Compressor System: 2 Type
1. Dual Compression System : 독립 냉각 시스템의 최첨단 초저온 냉각 시스템
- 2개의 독립된 냉각 구조를 장착하여 냉각 기능 작동 및 설정온도 유지
- 하나의 Compressor가 고장나도 다른 1개을 이용 -80℃온도 유지 (백업 기능)
- Eco Mode 선택 가능 : Compressor의 주기적으로 교차 작동, 소비전력 감소 및 수명연장
2. Single Compression System: 싱글 냉각 시스템
- 냉동기 1개를 이용하여 에너지 절약, 고장 발생률 감소
■ 핀이 없는 응축기를 사용하여 번거로운 필터 청소가 불필요함
■ 7` Full Touch Screen TFT LCD Control System
- 3개의 온도 센서를 유기적으로 감시하고 문제 발생시 기능 대체
- 입력 전압의 이상 및 응축기 이상시 안전 차단 경보기능
- 자가 진단에 의한 각종 경보 출력 기능 (RS232, LAN)
- USB Port를 통하여 쉽게 Data 전송이 가능함
- 2개의 온도조절기를 병렬로 연결, 고장시 대체하여 다른 조절기가 자동 작동
- 설정온도, 현재온도, 현재 전압과 전류, 온도그래프, 각종 경보, Door Open등을 Display
- 온도 및 전원 감시 장치로 신호음이 내장되어져 있음
- 내장 배터리를 장착하여 전원 차단시 즉시 작동
- Auto Door Lock 보안 시스템 ( Option ) : 비밀번호 도어 개폐, 사용자 저장 및 추적
■ 자동 진공해소 장치 : Door 개폐시 발생하는 음압을 자동 해소하여 개폐 문제를 줄임
■ Eco-friendly Type의 친환경 추구
- 냉각시스템의 구조 및 전기회로 단순화로 소비전력량 최소화
- CFC-free Refrigerant 를 사용
■ 3중 Gasket으로 내부로 열 침투 및 외부로 냉기 방출을 최소화
■ 견고한 인체공학적 Door Handle로 Key Lock 기능이 있으며 외부 온도 센서용 Port
■ 고압발포기를 통한 경질우레탄(PU) 사용으로 단열성 극대화
■ 백업용 배터리 재장으로 정전시에도 운영정보 및 경보 기능 수행
■ LK Labkorea
Dual Compression System / 독립 냉각 시스템,

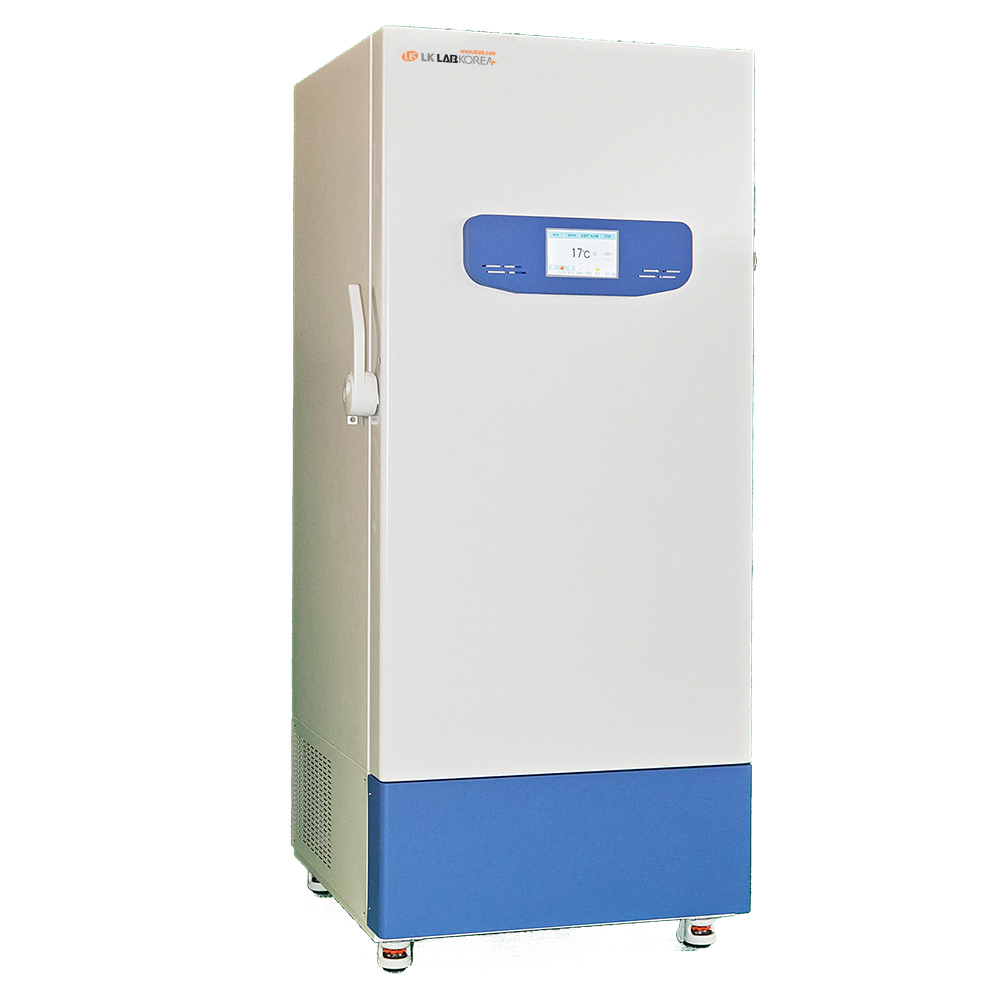

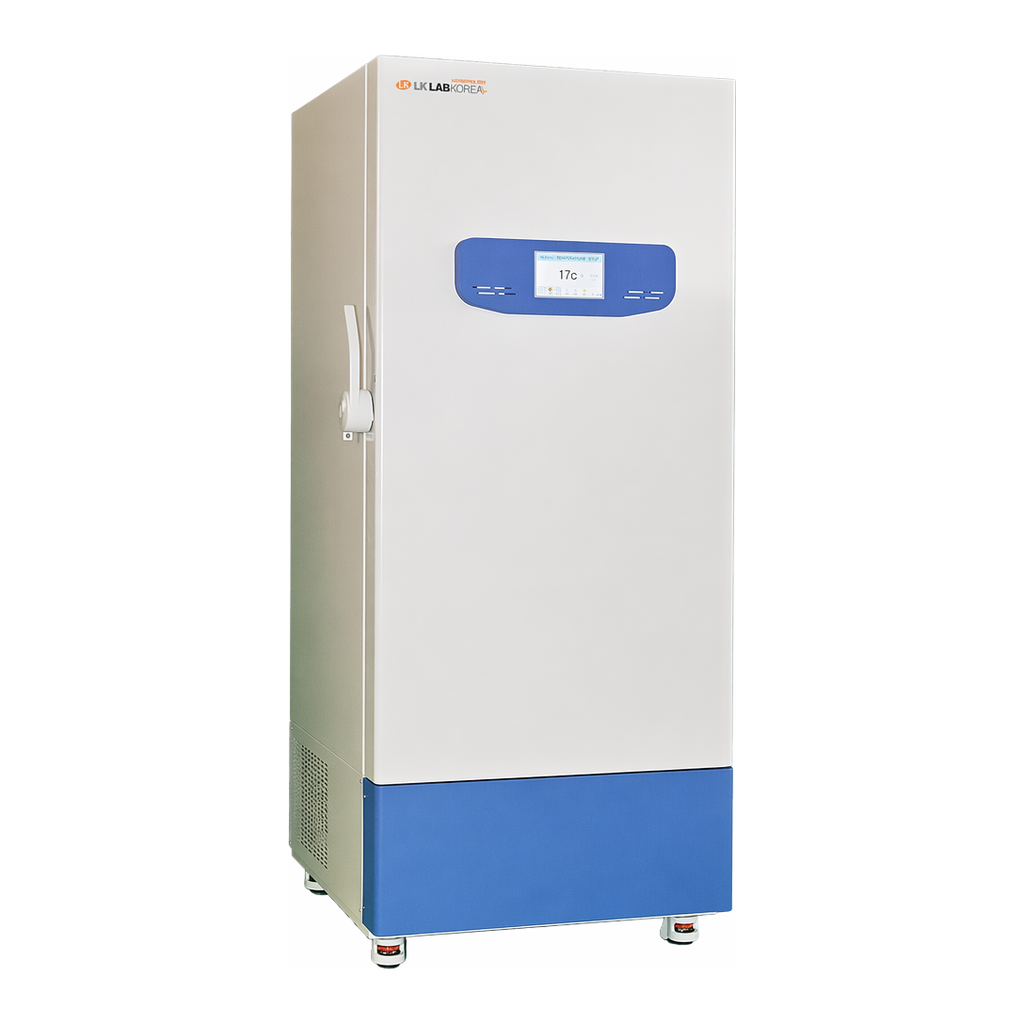

Upright Type -95℃ ~ -65℃
- 2개의 독립된 냉각 구조를 장착하여 하나의 Compressor가 고장나도 다른 1개의 Compreesor를 이용 -80℃온도 유지 (백업 기능)
Cat. No |
Model |
용량 |
소비 전력 |
Temp. Range |
F06-91-103 |
UFD2310 |
310 L |
1.2 kW |
-95℃ ~ -65℃ |
F06-91-105 |
UFD2400 |
400 L |
1.6 kW |
|
F06-91-107 |
UFD2510 |
510 L |
1.6 kW |
|
F06-91-109 |
UFD2730 |
730 L |
1.6 kW |
-90℃ ~ -65℃ |

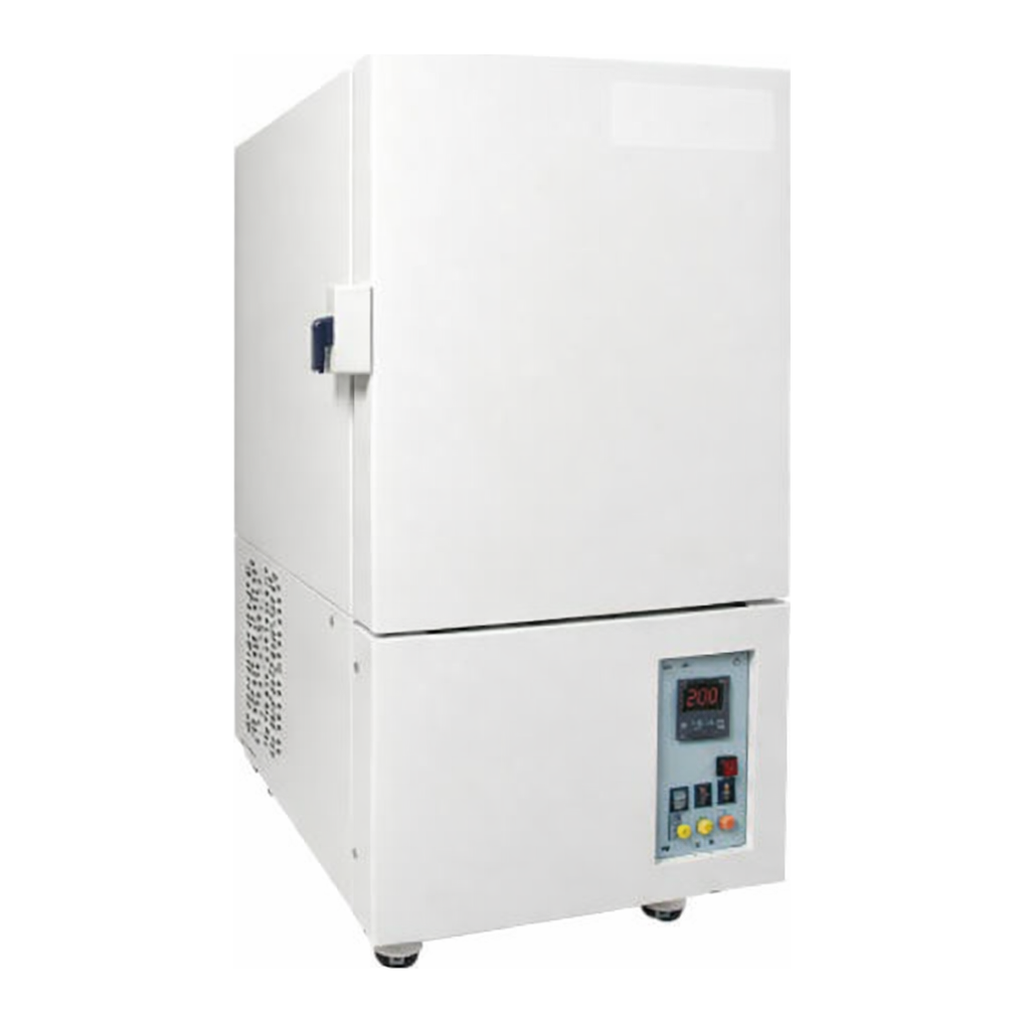

Single Compression System / 싱글 냉각 시스템,
Upright Type -86℃ ~ -65℃
Cat. No |
Model |
용량 |
소비 전력 |
Temp. Range |
F06-91-131 |
UFS2083 |
83 L |
520 W |
-86℃ ~ -65℃ |
F06-91-133 |
UFS2310 |
310 L |
600 W |
|
F06-91-135 |
UFS2400 |
400 L |
800 W |
|
F06-91-137 |
UFS2510 |
510 L |
800 W |
|
F06-91-139 |
UFS2730 |
730 L |
800 W |
-80℃ ~ -65℃ |
Single Compression System / 싱글 냉각 시스템,
Upright Type -30℃ ~ -55℃
Cat. No |
Model |
용량 |
소비 전력 |
Temp. Range |
F06-91-151 |
UFF2083 |
83 L |
300 W |
-30℃ ~ -55℃ |
F06-91-153 |
UFF2310 |
310 L |
600 W |
|
F06-91-155 |
UFF2400 |
400 L |
800 W |
|
F06-91-157 |
UFF2510 |
510 L |
800 W |
|
F06-91-159 |
UFF2730 |
730 L |
800 W |
|
Validation Service
Cat. No. |
Model |
Description |
B04-91-301 |
VA-ULF100 |
Validation for Ultra-Low Temperature Freezer |
● 당사 기본 양식에 따른 IQ/OQ Validation Service 비용이며, 고객 요청에 의하여 비용이 변경될 수 있음
Rack for Upright Type Freezer, Stainless Steel
Cat. No. |
Model |
Type |
Size, w x d x h |
F06-91-331 |
DFR34 |
Sliding Drawer, 3 x 4 |
140 x 423 x 240 mm |
F06-91-333 |
DFR35 |
Sliding Drawer 3 x 5 |
140 x 423 x 300 mm |
F06-91-335 |
DFR45 |
Sliding Drawer 4 x 5 |
140 x 560 x 300 mm |
F06-91-337 |
HFR34 |
Horizental 3 x 4 |
136 x 444 x 226 mm |
F06-91-339 |
HFR35 |
Horizental 3 x 5 |
140 x 444 x 282 mm |
F06-91-341 |
HFR45 |
Horizental 4 x 5 |
136x 585 x 282 mm |
- * Cryobox을 거취하기 위한 Stainless Steel의 Upright Rack, 기본형과 서랍식 구분됨
Optional Accessories
Cat. No. |
Model |
Description |
F06-91-401 |
KT6P2 |
7 Days Chart Recorder, -100℃ to 50℃ |
F06-91-403 |
KT6P2-60 |
Chart paper, 60매 |
F06-91-405 |
SRP01 |
Spare Red Pen for Chart Recorder, 6ea |
F06-91-411 |
LCO2-BS |
LCO2 Back up System |
F06-91-415 |
ERA-WF |
External Remote Alarm System |
- * LCO2 Back up System (Liquid Carbon Dioxide, Freezing Point -78℃)
- 온도의 급격한 변화나 정전등의 위급시 시료를 -65℃ 이하로 보호
* External Remote Alarm System ( -65℃이상 온도 상승시 )
- 긴급상황 발생시 관리자의 휴대폰, 전화기로 전화연락 또는 긴급 메세지 전달
Technical Specification
Dual Compression System, 독립 냉각, -95℃ / -90℃ ~ -65℃
|
|
|
|
|
Model |
UFD2310 |
UFD2400 |
UFD2510 |
UFD2730 |
Capacity |
310 L |
400 L |
510 L |
730 L |
Temp. Range |
-95℃ ~ -65℃ ( 외부조건 : 온도 30℃ & 습도 70% ) |
|
|
-90℃ ~ -65℃ |
Controller |
7` Full Touch Screen TFT LCD, Auto Checking Own System |
|
|
|
Temp. Probe |
3 개 ( 2 x Chamber Temp. & 1 x Alarm Temp. ) |
|
|
|
내부사이즈(w x d x h) |
470×515×1310 mm |
600×515×1310 mm |
600×655×1310 mm |
880×635×1310 mm |
외부사이즈(w x d x h) |
800×892×1990 mm |
930×892×1990 mm |
930×1032×1990 mm |
1210×1021×1990 mm |
Compressor |
Dual Compression System, independent |
|
|
|
Condenser |
Block Condenser, No Pin & Filter-free Mechanism |
|
|
|
냉매 |
CFC-Free Refrigerant |
|
|
|
Power Consumption |
1.2 kW |
1.6 kW |
1.6 kW |
1.6 kW |
Power Requirement |
415 W/h |
461 W/h |
526 W/h |
576 W/h |
사용 Rack Type |
DFR35(HFR35) x 12 |
DFR35(HFR35) x 16 |
DFR45(HFR45) x 16 |
DFR45(HFR45) x 24 |
2` Cryo Box |
180개 |
240개 |
320개 |
480개 |
중량 |
약 220 kg |
약 260 kg |
약 285 kg |
약 325 kg |
전원 |
AC220V, 50/60Hz |
|
|
|
Single Compression System, 싱글 냉각, -86℃ / -80℃ ~ -55℃
Model |
UFS2083 |
UFS2310 |
UFS2400 |
UFS2510 |
UFS2730 |
Capacity |
83 L |
310 L |
400 L |
510 L |
730 L |
Temp. Range |
-86℃ ~ -65℃ ( 외부조건 : 온도 30℃ & 습도 70% ) |
|
|
|
-80℃ ~ -65℃ |
Controller |
7` Full Touch Screen TFT LCD, Auto Checking Own System |
|
|
|
|
Temp. Probe |
3 개 ( 2 x Chamber Temp. & 1 x Alarm Temp. ) |
|
|
|
|
내부사이즈(w x d x h) |
340×485×520 mm |
470×515×1310 mm |
600×515×1310 mm |
600×655×1310 mm |
880×635×1310 mm |
외부사이즈(w x d x h) |
572×830×1147 mm |
800×892×1990 mm |
930×892×1990 mm |
930×1032×1990 mm |
1210×1021×1990 mm |
Compressor |
Single |
|
|
|
|
Condenser |
Block Condenser, No Pin & Filter-free Mechanism |
|
|
|
|
냉매 |
CFC-Free Refrigerant |
|
|
|
|
Power Consumption |
520 W |
400 W |
450 W |
500 W |
550 W |
Power Requirement |
321 W/h |
364 W/h |
364 W/h |
469 W/h |
508 W/h |
사용 Rack Type |
DFR34(HFR34) x 4 |
DFR35(HFR35) x 12 |
DFR35(HFR35) x 16 |
DFR45(HFR45) x 16 |
DFR45(HFR45) x 24 |
2` Cryo Box |
48개 |
180개 |
240개 |
320개 |
480개 |
중량 |
약 102 kg |
약 190 kg |
약 220 kg |
약 245 kg |
약 285 kg |
전원 |
AC220V, 50/60Hz |
|
|
|
|
Single Compression System, 싱글 냉각, -55℃ ~ -30℃
Model |
UFF2083 |
UFF2310 |
UFF2400 |
UFF2510 |
UFF2730 |
Capacity |
83 L |
310 L |
400 L |
510 L |
730 L |
Temp. Range |
-30℃ ~ -55℃ ( 외부조건 : 온도 30℃ & 습도 70% ) |
|
|
|
|
Controller |
7` Full Touch Screen TFT LCD, Auto Checking Own System |
|
|
|
|
Temp. Probe |
3 개 ( 2 x Chamber Temp. & 1 x Alarm Temp. ) |
|
|
|
|
내부사이즈(w x d x h) |
340×485×520 mm |
470×515×1310 mm |
600×515×1310 mm |
600×655×1310 mm |
880×635×1310 mm |
외부사이즈(w x d x h) |
572×830×1147 mm |
800×892×1990 mm |
930×892×1990 mm |
930×1032×1990 mm |
1210×1021×1990 mm |
Compressor |
Single |
|
|
|
|
Condenser |
Block Condenser, No Pin & Filter-free Mechanism |
|
|
|
|
냉매 |
CFC-Free Refrigerant |
|
|
|
|
Power Consumption |
300 W |
400 W |
450 W |
500 W |
550 W |
Power Requirement |
321 W/h |
364 W/h |
364 W/h |
469 W/h |
508 W/h |
사용 Rack Type |
DFR34(HFR34) x 4 |
DFR35(HFR35) x 12 |
DFR35(HFR35) x 16 |
DFR45(HFR45) x 16 |
DFR45(HFR45) x 24 |
2` Cryo Box |
48개 |
180개 |
240개 |
320개 |
480개 |
중량 |
약 102 kg |
약 190 kg |
약 220 kg |
약 245 kg |
약 285 kg |
전원 |
AC220V, 50/60Hz |
|
|
|
|
