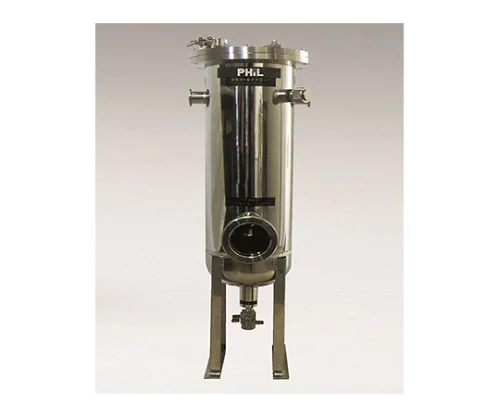

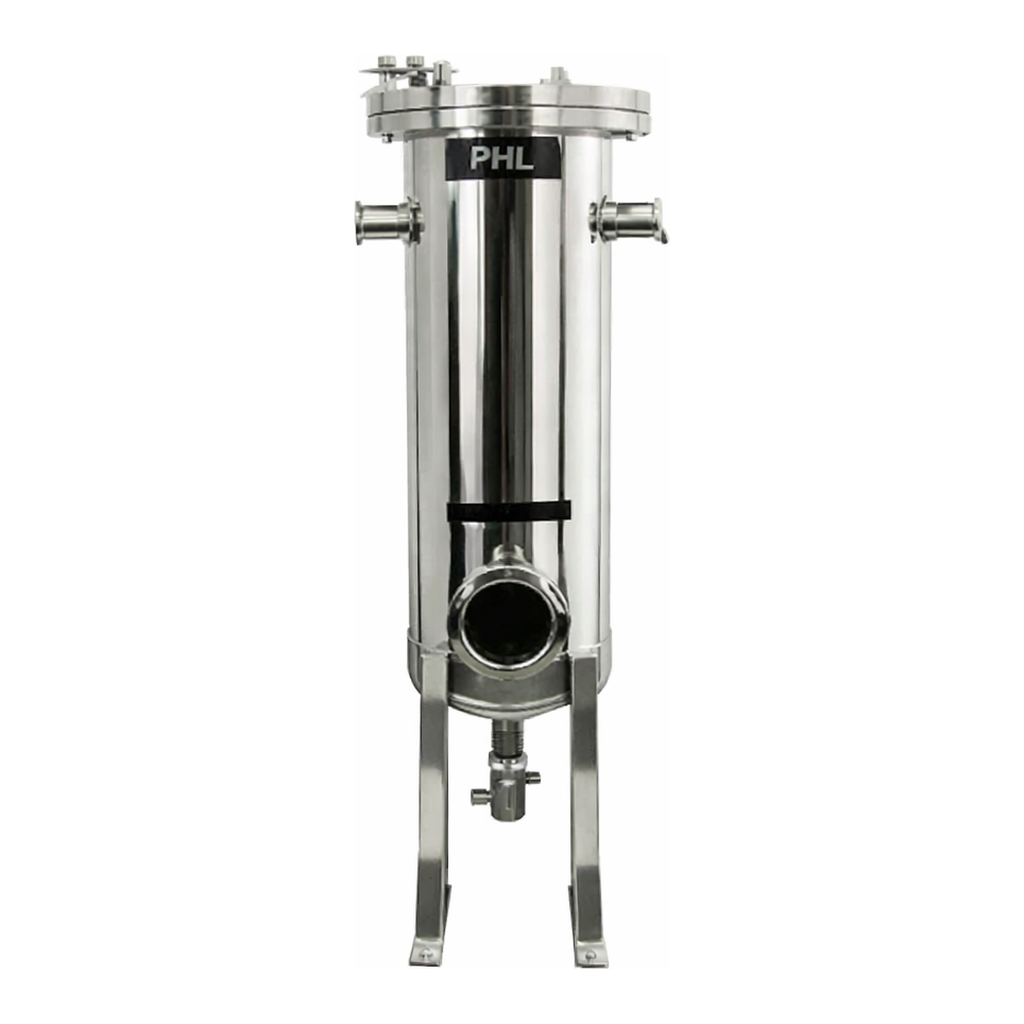

AS ONE Cold Trap, 콜드 트랩

[특징]

● 수분, 용제 등 진공용기부로부터의 가스가 본기를 통과할 때 냉각부에 포착되어 진공펌프까지 도달하는 것을 방지하기 위한 트랩입니다.
● 목적, 용도, 설치장소의 조건 등에 따라 드라이아이스, 냉각수(얼음) 또는 핸디쿨러 등으로 냉각시켜 주십시오.
● 또한 진공계용 게이지 포트, 서비스 포트를 표준 장비로 하여 저렴하고 사용하기 쉬운 트랩입니다.

[사양]

● 방식: 냉각식 핀 타입
● 외부 치수 : Φ225×H700㎜(부분 돌기 포함하지 않음)
● 트랩 챔버:스테인리스 SUS304제 치수 φ165×H500mm 드레인구 밸브 SUS304 볼 밸브 1/2B 흡기 접속구 IN 장치측 (CT-1650W-25A/NW25, CT-1650W-40A/NW40) 흡기 접속구 OUT 펌프측 (CT-1650W-25A/NW25, CT-1650W-40A/NW40)
● 액면계: 감시창 원형φ70 강화유리
● 게이지 포트: 진공계용 15φ 포트 (바이톤 패킹)
● 서비스 포트 : NW25 플랜지(가리기용 뚜껑, 센터링, 알루미늄 클램프 포함) 1개
● 냉각 : 드라이아이스, 냉각수(얼음) 또는 핸디쿨러 TRL-117ST PHIL(AC200V 3상)
● 기타 : 옵션 (1) 진공계 0~-0.1MPa Φ600mm (접가스부 SUS304) 1개 (2) 수냉용 부속 1/4PS 소켓 IN, OUT
