제약산업에서 사용하는 튜빙은 매우 엄격한 위생 기준을 충족해야 하며, 다양한 화학 물질 및 약품과의 호환성, 내구성, 그리고 생체 적합성이 요구됩니다. 이 때문에 제약산업에서는 다음과 같은 종류와 재질의 튜빙이 주로 사용됩니다.
1. 실리콘 튜빙 (Silicone Tubing)
특징: 실리콘 튜빙은 제약 및 바이오프로세스 분야에서 가장 널리 사용됩니다. 이 튜빙은 무독성, 내열성, 내한성, 그리고 생체 적합성이 우수합니다. 또한, 가소제나 기타 유해 물질이 첨가되지 않아 고순도 요구 사항을 충족합니다.
용도: 멸균 주입 시스템, 약물 전달 시스템, 바이오프로세싱, 유체 이송 및 수집 등에서 사용됩니다.
2. TPE 튜빙 (Thermoplastic Elastomer Tubing)
특징: 열가소성 엘라스토머(TPE) 튜빙은 실리콘 튜빙의 대체재로 사용될 수 있으며, 뛰어난 내화학성 및 내구성을 자랑합니다. 또한, 실리콘 튜빙보다 비용 효율적일 수 있습니다.
용도: 제약 제조 공정에서의 유체 이송, 펌프 시스템 및 일회용 바이오프로세싱 장비에서 사용됩니다.
3. PTFE 튜빙 (Polytetrafluoroethylene Tubing)
특징: PTFE, 흔히 테플론(Teflon)으로 알려진 이 재질은 매우 높은 내화학성과 내열성을 가지고 있으며, 표면이 매우 미끄러워 유체가 튜브 내부에 남지 않도록 해줍니다. 불활성 재질로 대부분의 화학 물질에 저항성을 보입니다.
용도: 고온 고압이 요구되는 환경, 부식성 물질이나 강산을 사용하는 공정에서 주로 사용됩니다.
4. PVDF 튜빙 (Polyvinylidene Fluoride Tubing)
특징: PVDF는 우수한 내화학성과 내열성을 제공하며, 무균성을 유지하는데 적합한 재질입니다. 이 재질은 일반적으로 높은 순도와 내구성을 요구하는 바이오프로세싱과 제약 제조에 사용됩니다.
용도: 무균 공정, 고순도 유체 이송, 바이오프로세싱 시스템에 사용됩니다.
5. PFA 튜빙 (Perfluoroalkoxy Alkane Tubing)
특징: PFA는 PTFE와 유사한 특성을 가지지만, 가공성이 더 좋고 높은 투명도를 제공합니다. 높은 내화학성, 내열성, 그리고 표면의 비점착성이 특징입니다.
용도: 부식성 유체의 이송, 고온 환경, 반도체 및 제약 공정에서 사용됩니다.
6. FEP 튜빙 (Fluorinated Ethylene Propylene Tubing)
특징: FEP는 PTFE와 PFA와 마찬가지로 높은 내화학성과 내열성을 제공하며, 가볍고 유연합니다. 투명도가 높아 유체의 흐름을 쉽게 관찰할 수 있습니다.
용도: 제약 공정에서 가스 및 액체 이송, 고순도 화학 물질 이송에 사용됩니다.
튜빙 사이즈 구별 방법
튜빙의 사이즈를 구별하는 방법은 일반적으로 다음과 같은 주요 측정 기준을 사용합니다. 각 기준은 튜빙이 특정 애플리케이션에 적합한지 판단하는 데 중요합니다.
1. 내경 (Inner Diameter, ID)
설명: 튜브의 내부 직경을 나타내며, 튜빙을 통해 흐를 수 있는 유체의 양을 결정합니다. 일반적으로 밀리미터(mm) 또는 인치(inch) 단위로 측정됩니다.
중요성: 내경이 너무 작으면 유체의 흐름이 제한될 수 있고, 너무 크면 시스템의 압력 손실이 발생할 수 있습니다.
2. 외경 (Outer Diameter, OD)
설명: 튜브의 외부 직경을 나타내며, 튜빙이 설치될 수 있는 공간이나 호환되는 피팅의 크기와 관련이 있습니다. 역시 밀리미터(mm) 또는 인치(inch) 단위로 측정됩니다.
중요성: 튜빙이 지나갈 공간이나 연결 부품의 크기를 확인하는 데 중요합니다. OD는 특히 연결 피팅을 선택할 때 고려해야 합니다.
아래 테이블별 똑같은 Pump Head를 사용할 수 있습니다.
| #112 | #13 | #14 | #16 | #25 | #17 | #18 | |
|---|---|---|---|---|---|---|---|
| 내경 mm | 0.500 | 0.800 | 1.600 | 3.200 | 4.800 | 6.400 | 8.000 |
| 외경 mm | 3.700 | 4.000 | 4.800 | 6.400 | 8.000 | 9.600 | 11.200 |
| 내경 inch | 0.020 | 0.031 | 0.062 | 0.125 | 0.187 | 0.250 | 0.312 |
| 외경 inch | 0.144 | 0.156 | 0.187 | 0.250 | 0.312 | 0.374 | 0.437 |
| #119 | #120 | #15 | #24 | #121 | #122 | |
|---|---|---|---|---|---|---|
| 내경 mm | 1.600 | 3.200 | 4.800 | 6.400 | 8.000 | 9.600 |
| 외경 mm | 6.400 | 8.000 | 9.600 | 11.200 | 12.800 | 14.400 |
| 내경 inch | 0.062 | 0.125 | 0.187 | 0.250 | 0.312 | 0.374 |
| 외경 inch | 0.250 | 0.312 | 0.374 | 0.437 | 0.499 | 0.562 |
| #26 | #73 | #82 | #184 | |
|---|---|---|---|---|
| 내경 mm | 6.400 | 9.600 | 12.700 | 15.900 |
| 외경 mm | 12.800 | 16.000 | 19.100 | 22.300 |
| 내경 inch | 0.250 | 0.374 | 0.495 | 0.620 |
| 외경 inch | 0.499 | 0.624 | 0.745 | 0.870 |
| #193 | #88 | #189 | #191 | #92 | |
|---|---|---|---|---|---|
| 내경 mm | 9.600 | 12.700 | 15.900 | 19.000 | 25.400 |
| 외경 mm | 19.200 | 22.300 | 25.500 | 28.600 | 35.000 |
| 내경 inch | 0.374 | 0.495 | 0.620 | 0.741 | 0.991 |
| 외경 inch | 0.749 | 0.870 | 0.995 | 1.115 | 1.365 |
댓글 0
다른 포스트 둘러보기
원심분리기는 회전력을 이용하여 액체 또는 고체 입자들을 밀도 차이에 따라 분리하는 장비입니다. 원심분리기는 다양한 분야에서 사용되며, 주로 입자의 크기, 밀도, 모양, 점성 등을 기준으로 시료를 분리하는 데 사용됩니다.
CHO-HCP ELISA Kit(Chinese Hamster Ovary Host Cell Proteins Enzyme-Linked Immunosorbent Assay Kit)은 CHO 세포에서 배양된 단백질 치료제 또는 생물학적 제제에 남아 있을 수 있는 잔류 숙주 세포 단백질(HCP, Host Cell Proteins)을 정량적으로 검출하기 위해 설계된 ...

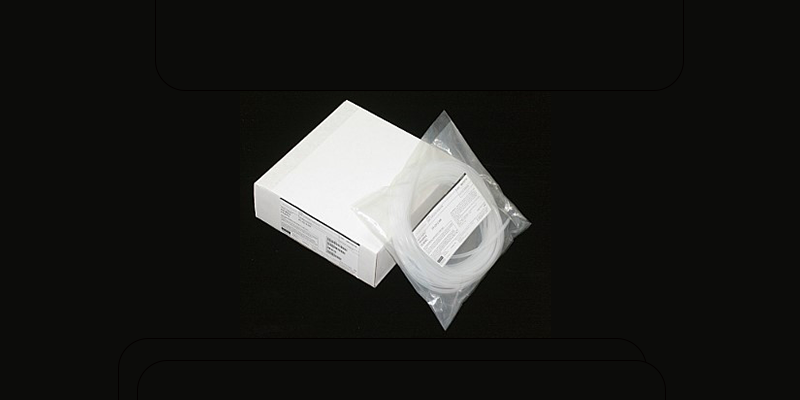

제약산업에서 사용하는 튜빙은 매우 엄격한 위생 기준을 충족해야 하며, 다양한 화학 물질 및 약품과의 호환성, 내구성, 그리고 생체 적합성이 요구됩니다. 이 때문에 제약산업에서는 다음과 같은 종류와 재질의 튜빙이 주로 사용됩니다. 1. 실리콘 튜빙 (Silicone Tubing) 특징: 실리콘 튜빙은 제약 및 바이오프...
