Booster Pump-다이아프램 부스터 펌프

Booster Pump

[Diaphragm Booster Pump]
다이아프램 부스터 펌프

---

제품 설명 (Key Features)

• Max: 1 채널
• 유량 범위: < 1.5 L/min
• 압력: Max. 10 bar
• Self Priming (자가흡입 기능)
• 저소음, 저진동, 공회전 가능

---

주요 특징 (Features)

• Self Priming
• Max: 1 채널
• 유량 범위: < 1.5 L/min
• 압력: Max. 10 bar
• 지속적인 주입 가능 (Continuous Infusion)
• 저소음, 저진동, 공회전 가능
• 높은 유량 및 압력

---

제품 사양 (Specifications / Ordering Information)

Model	Voltage (V)	Inlet Pressure (PSI)	Suction Height (M)	Working Current (A)	Work Flow (LPM)	Bypass (Mpa)	Port (")
FMWP1800D-75G	DC 24	0	2	<0.9	>0.7	0.8–1.04	2
FMWP1600D-50G	DC 24	30	1	<0.7	>0.5	0.8–1.04	2
FMWP1600D-75G	DC 24	30	1	<0.7	>0.6	0.8–1.04	2
FMWP1600D-100G	DC 24	30	1	<0.7	>0.8	0.8–1.04	2
FMWP1800G-50G	DC 24	0	2	<0.7	>0.6	0.8	2
FMWP1800G-75G	DC 24	0	2	<0.8	>0.75	0.8	2
FMWP1500D-24B6	DC 24	0	2	<1.0	>1.0	0.8–1.04	2
FMWP1500D-24C6	DC 24	0	2	<1.1	>1.2	0.8–1.04	2
FMWP1500D-24D6	DC 24	0	2	<1.2	>1.5	0.8–1.04	2

---

이미지 텍스트 통합 정보

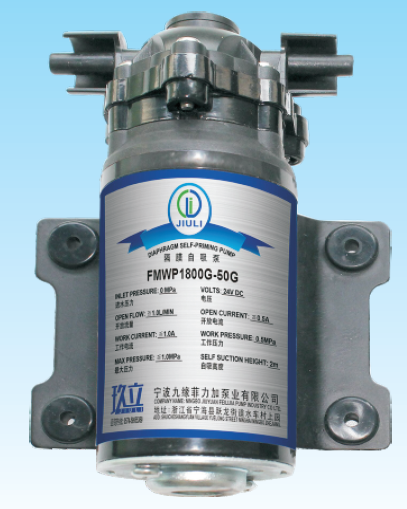

JIULI Diaphragm Self-Priming Pump (FMWP1800G-50G)

항목	내용
INLET PRESSURE	0 MPa
VOLTAGE	24V DC
OPEN FLOW	3.0 L/min
OPEN CURRENT	2.5 A
MOTOR CURRENT	1.0 A
WORK PRESSURE	0.8 MPa
MAX PRESSURE	1.0 MPa
SELF-SUCTION HEIGHT	2 m

제조사: 宁波九力液压加力器有限公司 (Ningbo Jiuli Hydraulic Amplifier Co., Ltd.)

---

특성 곡선 (Characteristic Curve)

모델별 곡선 색상 (범례):

• FMWP1600D-24B6 (파란색)
• FMWP1800D-75G (초록색)
• FMWP1600D-24D (빨간색)
• FMWP1600D-24C (보라색)
• FMWP1600D-100G (주황색)
• FMWP1600D-50G (검정색)

그래프 축 정보:

• X축: Pressure F (MPa) — 0 ~ 1.2
• Y축: Flow Q (ml/min) — 0 ~ 2200
• 상단 보조축: F (PSI) — 14.5 ~ 174

그래프 제목: Characteristic Curve
→ 각 모델의 압력(F) 대비 유량(Q) 특성을 나타냄

---

FMWP1800D 시리즈 개별 특성

FMWP1800D-75G / FMWP1800D-50G 모델

• 압력(PRESSURE)과 유량(FLOW) 관계를 나타내는 Characteristic Curve 제공
• PRESSURE F(MPa): 0.1 ~ 1.2
• FLOW Q(ml/min): 최대 약 2200 ml/min
• F(PSI): 14.5 ~ 174

---

응용 분야 (Applications)

• Perfusion of animal tissue slice
• Flow Injection
• In-vitro system
• Re-circulating pump
• Filling of bottles
• Plastics production: Metering of additives
• Waste water treatment: Metering of flocculants
• Cooling circuits: Metering of corrosion inhibitors and biocides
• Reverse osmosis (RO) system
• Coffee Machine

---

제품 이미지
