IP intelligent Pump-OEM  밸브리스 프로그래머블 펌프

IP Intelligent Pump-OEM 밸브리스 프로그래머블 펌프

Valveless Programmable Stepper Drive Pump

Leadfluid의 IP Intelligent Pump는 FMI의 STH 스테퍼 모터 펌프와 프로그래머블 드라이버를 통합하여 정밀한 유량 제어를 제공합니다.

---

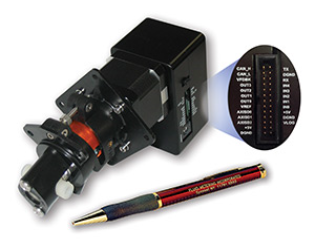

커넥터 핀 표기

TX
GND
RX
RES
IN1
IN2
IN3
IN4
AUXOUT
AUXIN
+5V
+V
GND
VDDIO

펜에 적힌 텍스트:

NAVITAR

---

제품 설명 (Key Features)

• 강한 내화학성 및 내구성
• 밸브리스 방식으로 유지보수 용이
• 유량 범위: 25 μL/min ~ 240 mL/min
• 높은 재현성과 내구성
• 속도 범위: 10 ~ 2,000 rpm

---

주요 특징 (Features)

• Compact한 디자인
• FMI STH 스테퍼 모터 펌프와 인텔리전트 프로그래머블 드라이버 통합
• 정밀한 스테퍼 모터 제어 제공
• 1000라인 인코더 내장 클로즈드 루프 제어
• 5개의 프로그래머블 입력 / 4개의 프로그래머블 출력
• Visual Basic, C/C++, Delphi, LabVIEW 등 다양한 프로그래밍 환경 지원
• RS-232 시리얼 통신 및 CANopen 프로토콜 지원
• 속도 범위: 10~2000 RPM
• 유량 범위: 25 μL/min ~ 240 mL/min

---

이미지 내 표시 텍스트

-100%        0%        +100%

---

사양 (Specifications / Ordering Information)

Flowrate (Min)	Flowrate (Max)	Max Pressure (PSIG)	Speed Range (RPM)	Piston Code
25 μL	—	40	10 - 2,000	H00
—	240 mL	40	10 - 2,000	H200

---

재질 설명 (Materials)

C - Ceramic

Ceramic은 대부분의 펌프에서 피스톤 및 실린더 라이너 재질로 사용됩니다.
세라믹 피스톤은 세라믹 또는 카본 실린더 라이너와 함께 사용할 수 있습니다.
세라믹 실린더 라이너는 세라믹 피스톤과만 호환됩니다.
사파이어 수준의 경도를 가진 Al₂O₃ 재질로, 화학적 저항성 및 열 안정성이 우수하며 마모에도 강합니다.
주의: 부적절한 세척 후 보관 시 결합 또는 고착 가능성이 있으며, 충격에 약하고 건조한 유체(예: 헥산)에는 부적합합니다.

K - Fluorocarbon

Fluorocarbon PVDF는 일부 실린더 케이스 및 튜빙 피팅에 사용됩니다.
최대 240°F까지 오토클레이브 가능하며, 대부분의 유체에 대한 화학적 내성이 우수합니다.
주의: 일부 유기용제, 에스터, 케톤류에 의해 열화될 수 있습니다.

S - Stainless Steel 316

Stainless Steel 316은 일부 피스톤, 실린더 케이스 및 튜브 피팅에 사용됩니다.
세라믹 실린더 라이너와는 피스톤으로 함께 사용할 수 없습니다.
우수한 화학적·물리적 강도를 가지며,
주의: 일부 할라이드, 강산, 강염기에 의해 부식될 수 있으며 피스톤 사용 시 표면 마모가 발생할 수 있습니다.

---

응용 분야 (Applications)

• 동물 조직 절편의 관류(perfusion)
• 유량 주입(Flow Injection)
• 인비트로 시스템(In-vitro system)
• 순환 펌프(Re-circulating pump)
• 용기 충전(Filling of bottles)

---

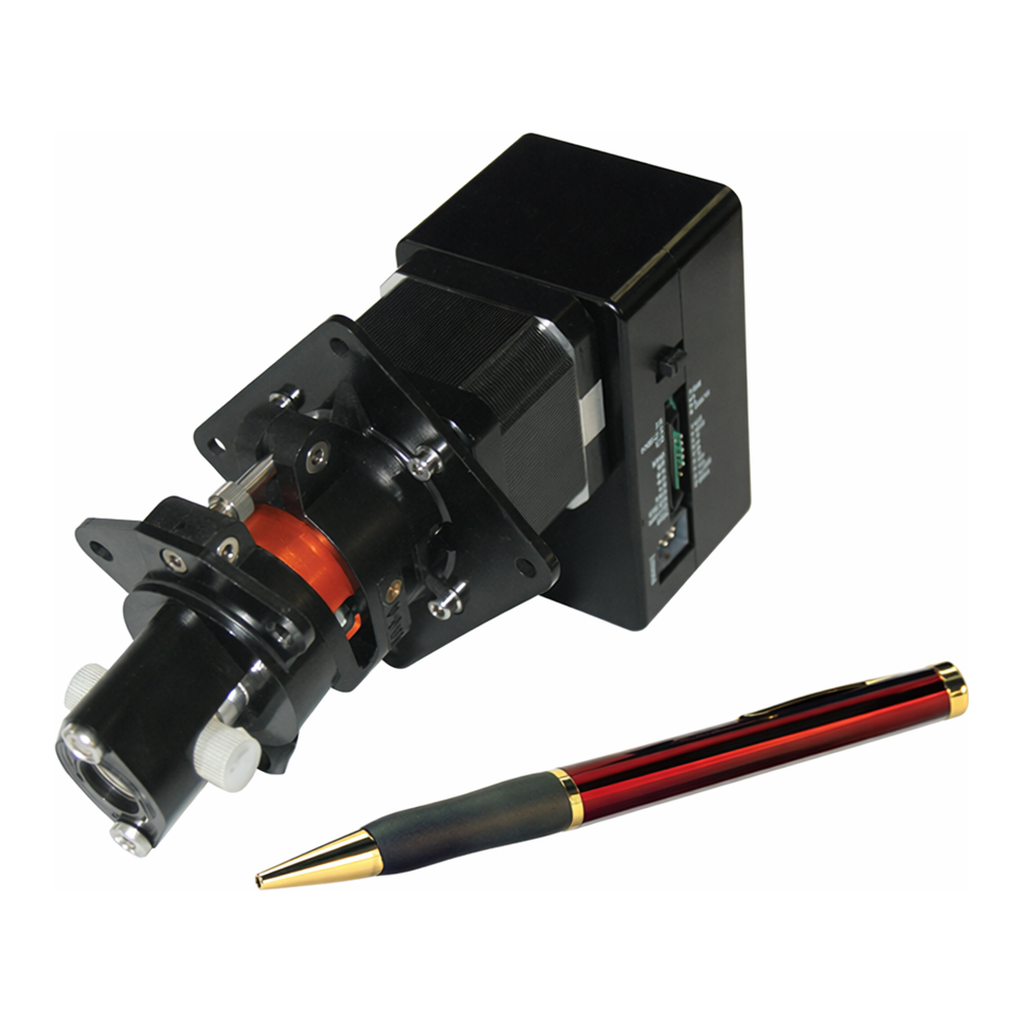

제품 이미지
