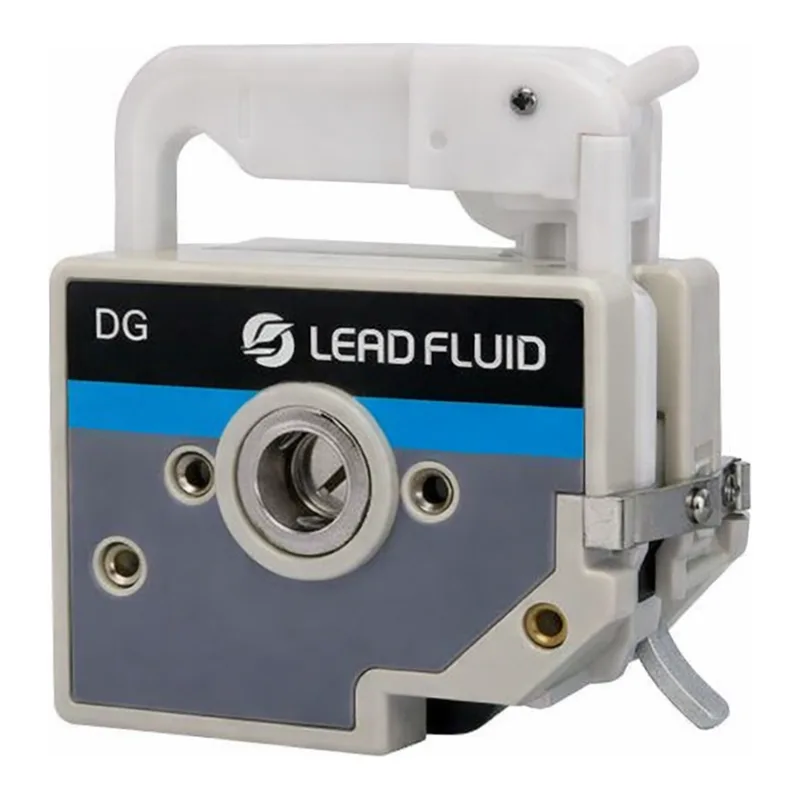

DG-series-튜브연동식 액체펌프헤드

DG-series 튜브연동식 액체펌프헤드

Low Flow Rate Peristaltic Pump Head

---

DG
LEAD FLUID
www.leadfluid.com

---

제품 설명 (KEY FEATURES)

• 최대 24채널 지원
• 유량 범위: 0.00016 ~ 48 mL/min
• 컴팩트한 펌프 헤드 구조

---

FEATURES

• 최대 24채널 구성 가능
• 각 채널별 다양한 튜브 사용 및 간편한 교체
• 유량 범위: 0.00016 ~ 48.0 mL/min
• Compact Pump Head
• Cartridge Material: POM
• Roller Material: SUS304
• Roller 수: 6 또는 10

---

SPECIFICATIONS / ORDERING INFORMATION

Type	Max Flow Rate (mL/min)	Speed (rpm)	Tubing	Cartridge Material	Rollers Material
DG (6 rollers)	48 (per channel)	≤100	Inner diameter ≤3.17 mm (0.12 in) Wall thickness 0.5–1 mm (0.02–0.04 in)	POM or PVDF	SUS304
DG (10 rollers)	32 (per channel)	≤100	Inner diameter ≤3.17 mm (0.12 in) Wall thickness 0.5–1 mm (0.02–0.04 in)	POM or PVDF	SUS304

---

그래프 정보

DG6 유량-속도 관계

• Y축: Flow Rate (mL/min)
• X축: rpm
• 범례 (Legend): 0.13, 0.25, 0.5, 0.76, 1.22, 1.52, 1.65, 2.1, 2.4

DG10 유량-속도 관계

축	단위	설명
X축	rpm	회전 속도
Y축	mL/min	유량 (Flow Rate)

범례 값	의미
0.13	데이터 시리즈 1
0.25	데이터 시리즈 2
0.5	데이터 시리즈 3
0.76	데이터 시리즈 4
1.22	데이터 시리즈 5
1.52	데이터 시리즈 6
1.65	데이터 시리즈 7
2.1	데이터 시리즈 8
2.4	데이터 시리즈 9

---

APPLICATIONS

• 동물 조직 슬라이스의 관류 (Perfusion of animal tissue slice)
• Flow Injection
• In-vitro 시스템
• 순환 펌프 (Re-circulating pump)
• 병 충전 (Filling of bottles)

---

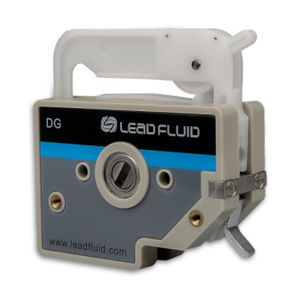

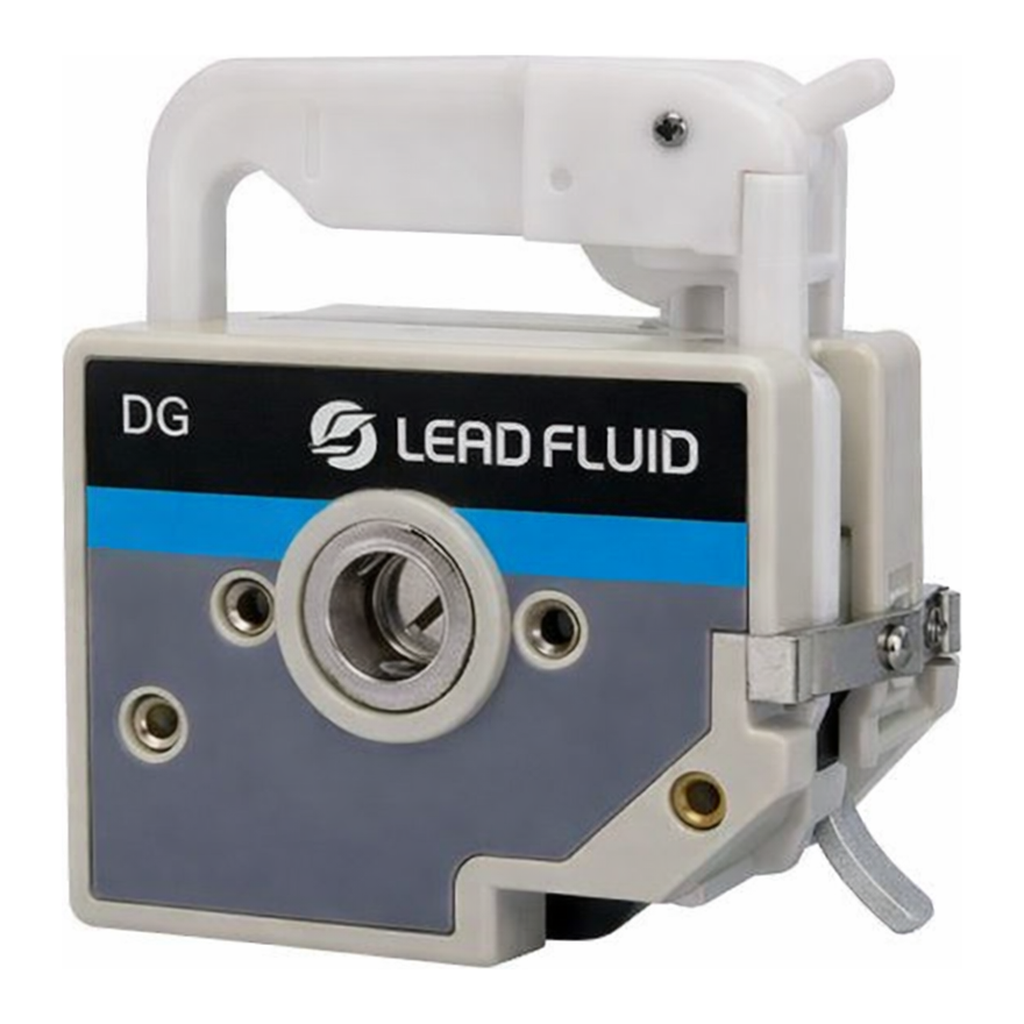

제품 이미지
