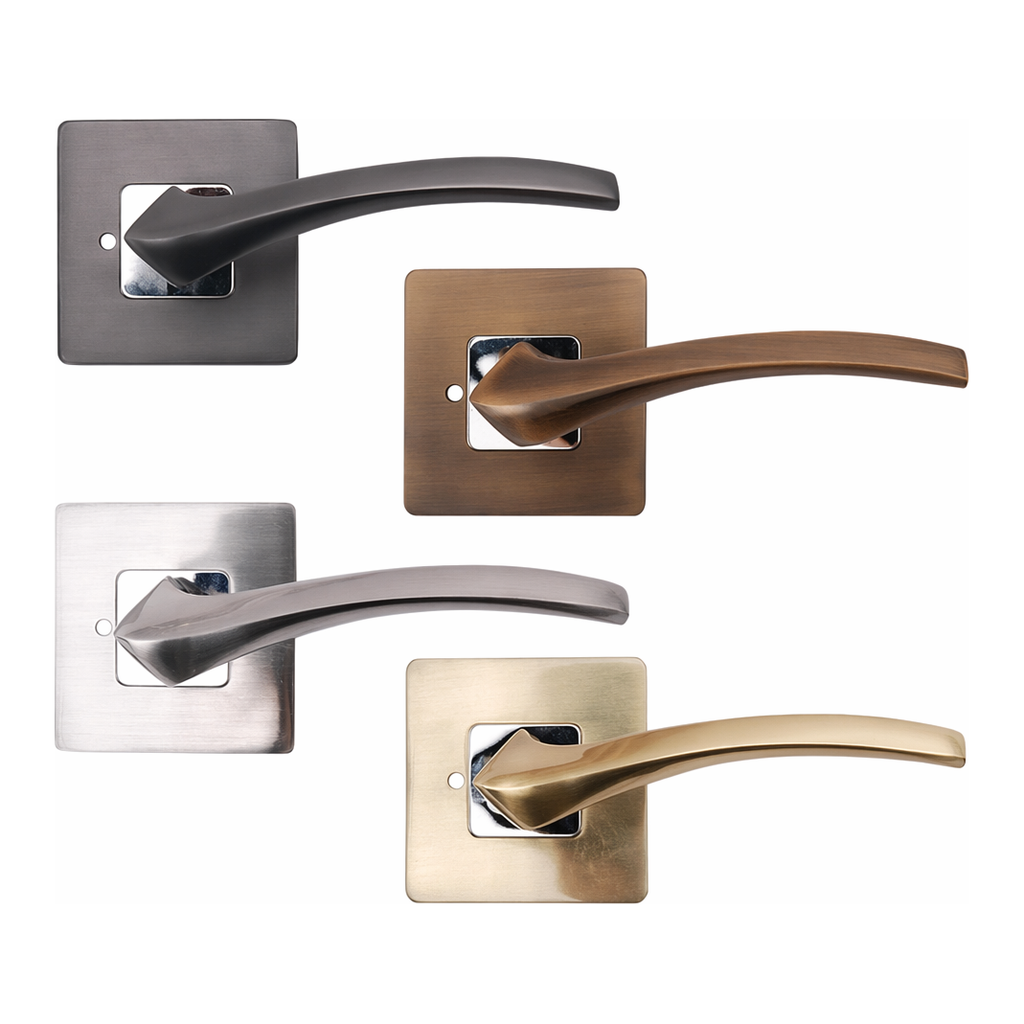

OFFICENEX [업체직송상품](CH)*레바/CL-102/SB

CL-102 레버핸들

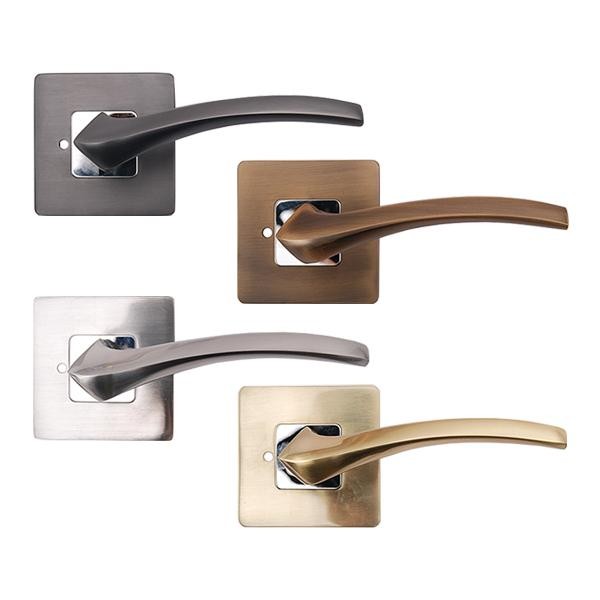

색상 선택

상세사이즈

설치방법

1. 문의 구멍을 그림1과 같이 뚫어 주십시오.
2. 좌측 및 우측 핸들의 인서트가 맞이된 부분을 반드시 안쪽으로 하여 문에 끼워 넣으십시오.
   (인서트 방향이 반대로 되면 핸들이 작동되지 않음)
3. 문의 두께가 34mm 이하일 경우 와셔를 1~2개 추가하십시오.
4. 핸들 설치 후 지지축의 돌출부분을 박힘핀으로 고정하십시오.
5. 문틀의 래치 사각 구멍 방향에 따라 좌측문/우측문을 구분하십시오.
6. 래치 각도를 문틀과 일치시킨 후 문에 장착하십시오.
7. 래치 고정나사(2개)를 고정하십시오.
8. 외측핸들은 문 외측에, 내측핸들은 문 내측에 끼워 고정나사로 고정하십시오.
   • 문이 닫힐 때 래치가 문틀의 구멍에 잘 맞도록 조정하십시오.
   • 문이 열릴 때 핸들을 돌려 래치 작동을 확인하십시오.
   • 래치가 잘 닫히지 않을 경우 문틀의 래치 구멍을 좌우로 3~4회 조정하십시오.

주의사항

• 설치 시 문을 세우고 완전하게 결합하도록 권장드립니다.

설치도

1. 문 구멍 위치 (그림1)
2. 인서트 방향 (그림2)
3. 핸들 조립 (그림3)
4. 래치 설치 (그림4)
5. 문틀에 래치 맞춤 (그림5)
6. 완성된 설치 상태 (그림6)

상품설명

이미지 OCR 통합 정보

레바 / CL-102 / 색상 선택

상세사이즈

• 백세트 : 60mm
• 문두께 : 34~45mm
• 치수 : 70mm × 70mm × 125mm

설치방법 (OCR 이미지 설명)

1. 그림과 같이 문의 구멍을 뚫어 주십시오.
2. 좌측 및 우측 핸들 인서트 방향을 안쪽으로 향하게 하여 문에 끼워 주십시오.
3. 문 안쪽의 나사구멍에 핸들 고정나사를 체결하십시오.
4. 걸쇠판의 걸쇠 지지대를 문틀부분에 박힘목으로 끼워 넣으십시오.
5. 문틀 걸쇠의 사각 구멍이 걸쇠 고임에 자연스럽게 일치되게 하십시오.
6. 걸쇠판의 고정나사를 체결하십시오.
7. 설치 완료 후 걸쇠가 틀에 걸리지 않고 자연스럽게 작동하는지 확인하십시오.

주의문구:

문을 닫을 때 걸쇠가 틀에 걸리지 않게 해주십시오.
핸들설치는 걸쇠 방향과 일치시켜 설치해 주십시오.
설치 후 문이 잘 닫히는지 반드시 확인하십시오.
걸쇠판은 걸쇠와 완벽하게 결합되도록 고정해 주십시오.
고정나사를 끝까지 조여 주십시오.
문틀의 걸쇠 구멍은 걸쇠가 자연스럽게 움직일 수 있도록 해주십시오.
