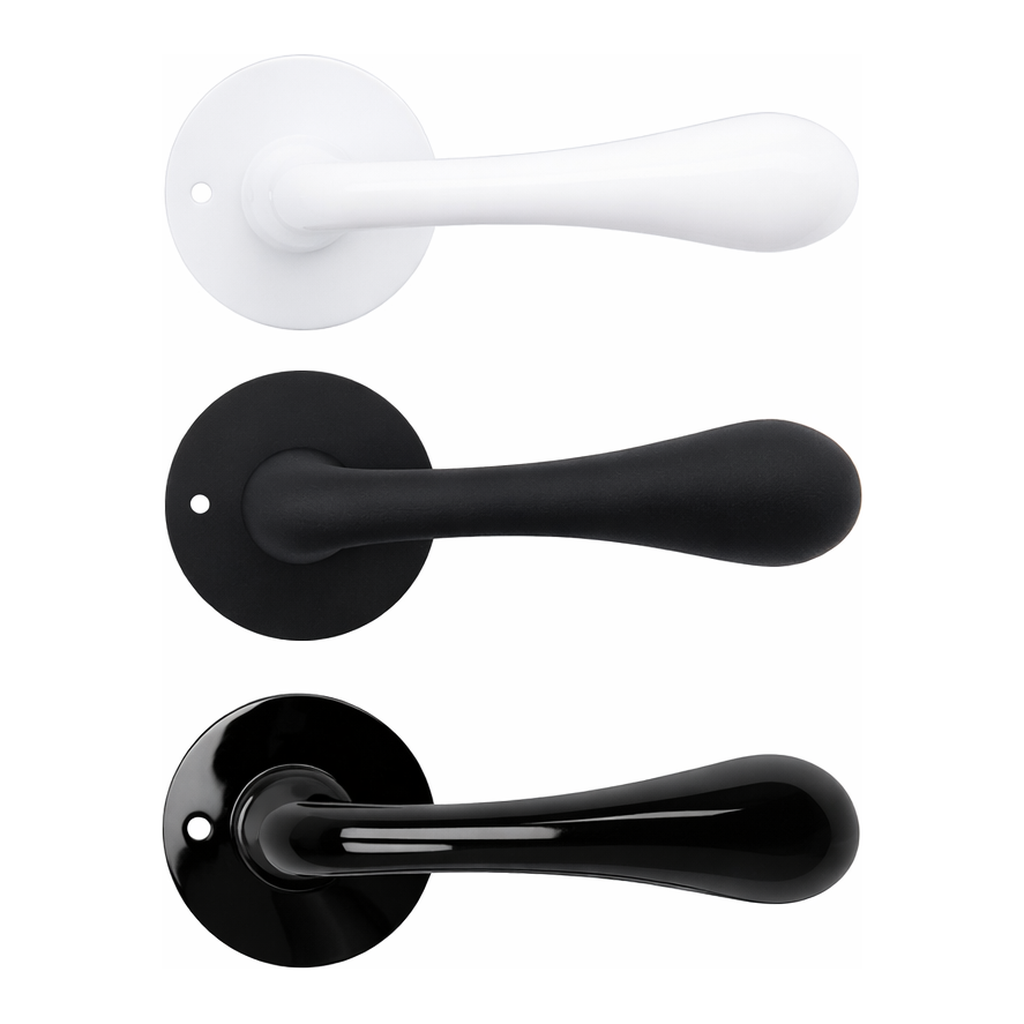

OFFICENEX [업체직송상품](CH)*레바/CL5441/백색

제품명

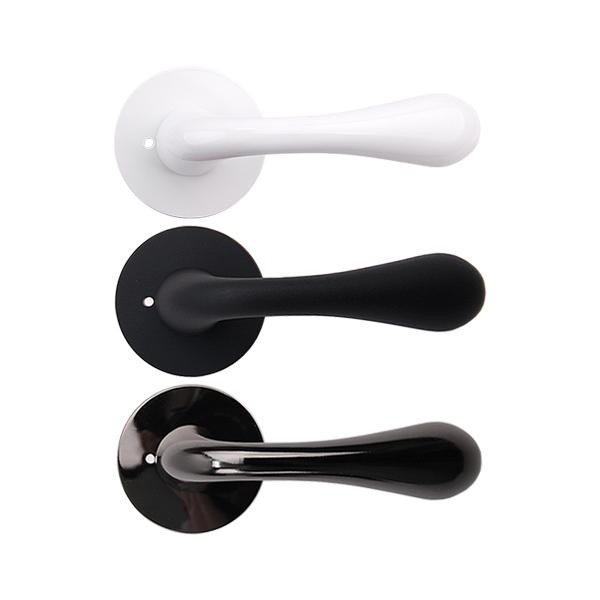

레바 / CL5441 / 색상선택

색상

• 백색
• BKS
• BN

---

상세사이즈

---

설치방법

1. 설치할 문에 정확하게 타공합니다.
   • BACK SET : 60 mm
   • 문 두께 : 34~45 mm
2. 레치볼트를 문에 타공한 방향으로 설치하고, 고정핀 나사로 문 안쪽 방향을 맞춰 고정합니다.
3. 레치가 방향에 맞게 설치되면 문 안쪽에 레치 케이스를 맞추고 나사로 단단히 고정합니다.
4. 사각축의 끝부분을 레치의 사각홈에 맞추어 삽입하고 빠지지 않게 확인합니다.
5. 앞 손잡이를 사각축에 맞추고, 끝부분 손잡이를 맞추어 나사로 단단히 고정합니다.
6. 손잡이를 설치한 후 문통과스크류를 이용해 단단히 고정합니다.
7. 문틀에 방아쇠판과 캐치판을 타공 후, 고정나사를 이용해 문 방향을 맞추고 나사로 고정합니다.

---

좌우 방향 방법

손잡이의 방향이 좌측과 우측이 다르므로 설치 시 반드시 확인 후 설치해야 합니다.
손잡이 방향이 잘못된 경우, 손잡이 끝부분을 잡고 시계방향으로 돌려 분리 후 재설치합니다.

---

주의사항

• 타공이 잘못될 경우 문이 원활하게 맞물리지 않을 수 있으니 주의하십시오.
• 문틀 타공은 문과 일체형에 가까운 깊이로 시공하십시오.
• 기존 도어락용 2CA, 20형 자재와 결로 설치 가능합니다.
• 나무 도어락용 제품으로, 금속 가공처리 및 도색, 마감이 매끄러워 파손 우려가 없습니다.

---

상품설명

---

추가 정보 (이미지 OCR 통합)

치수 상세

• 전체 길이: 135mm
• 원형판 지름: 70mm
• 손잡이 두께: 25mm
• 나사 구멍 간격: 46mm
• 나사 구멍 지름: 12mm

설치 시 주의사항

• 타공 방향(좌/우)을 반드시 확인 후 작업하십시오.
• 기존 도어락(2CA, 20형 자재)에 그대로 설치 가능합니다.
• 인테리어 테스트용 제품으로 실제 색상 및 질감은 다를 수 있습니다.

특징 요약

• 심플한 디자인으로 인테리어 효과 우수
• 인체공학적 손잡이 설계로 착용감 우수
• 아연합금 재질로 내구성과 견고함 확보

---

상기 제품의 색상은 화면상과 상이할 수 있으며, 모니터 해상도에 따라 차이가 있을 수 있습니다.
