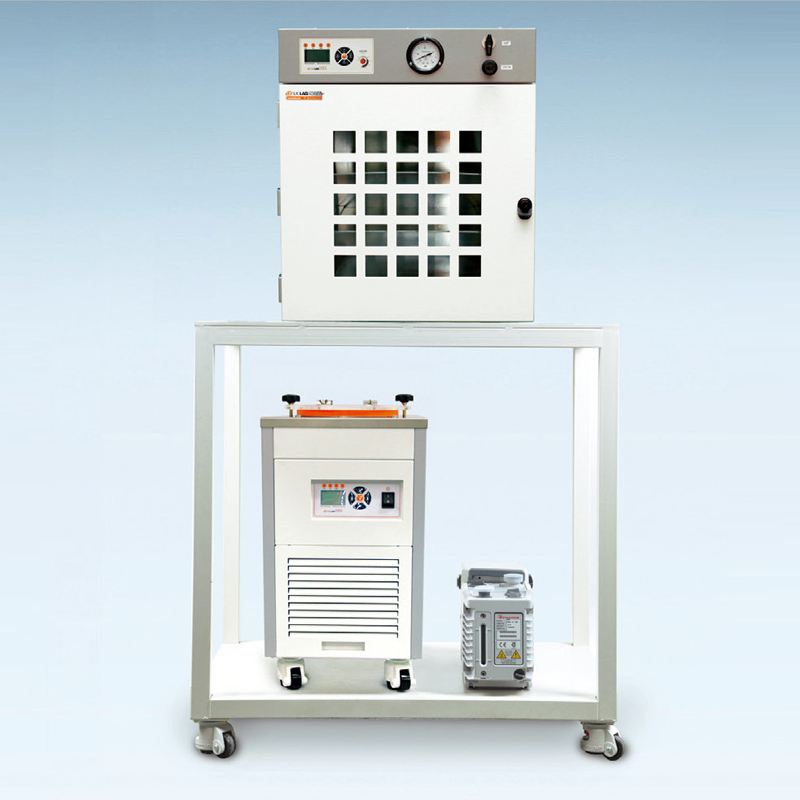

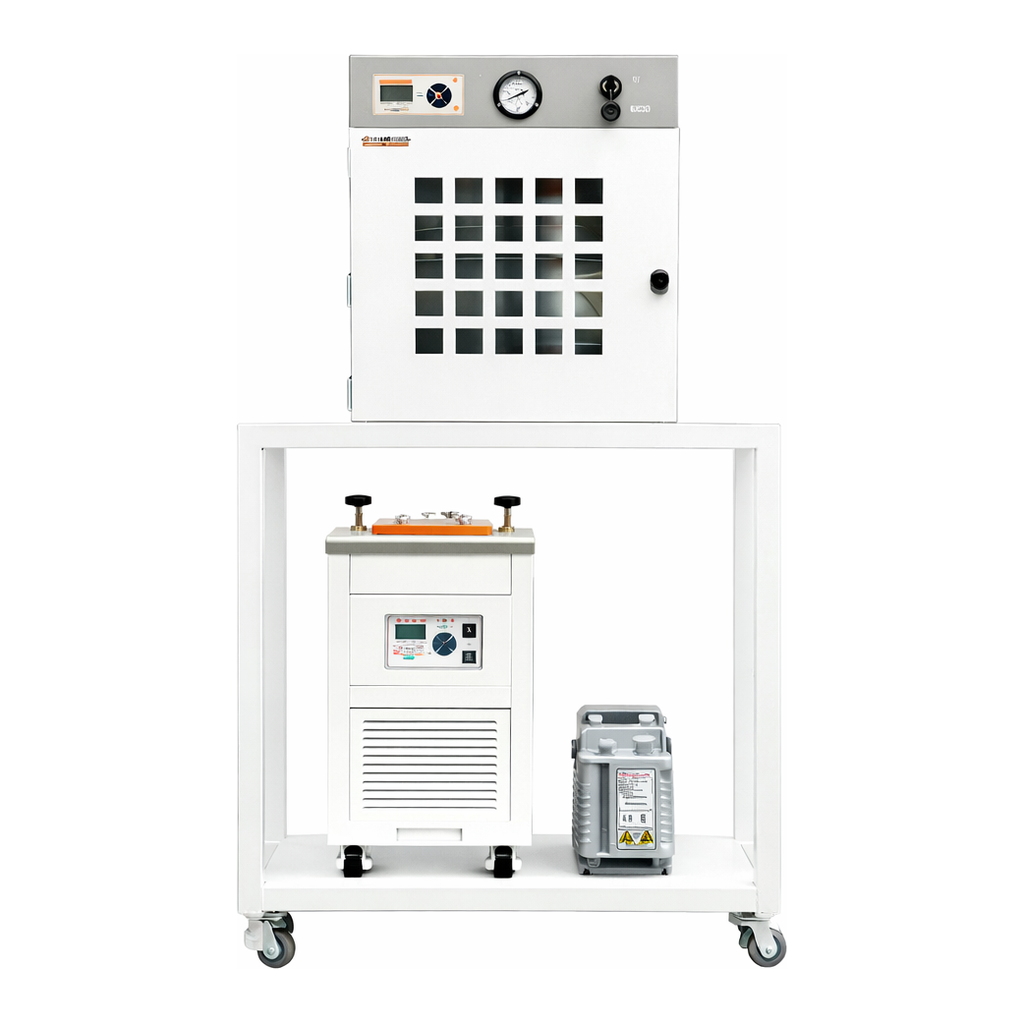

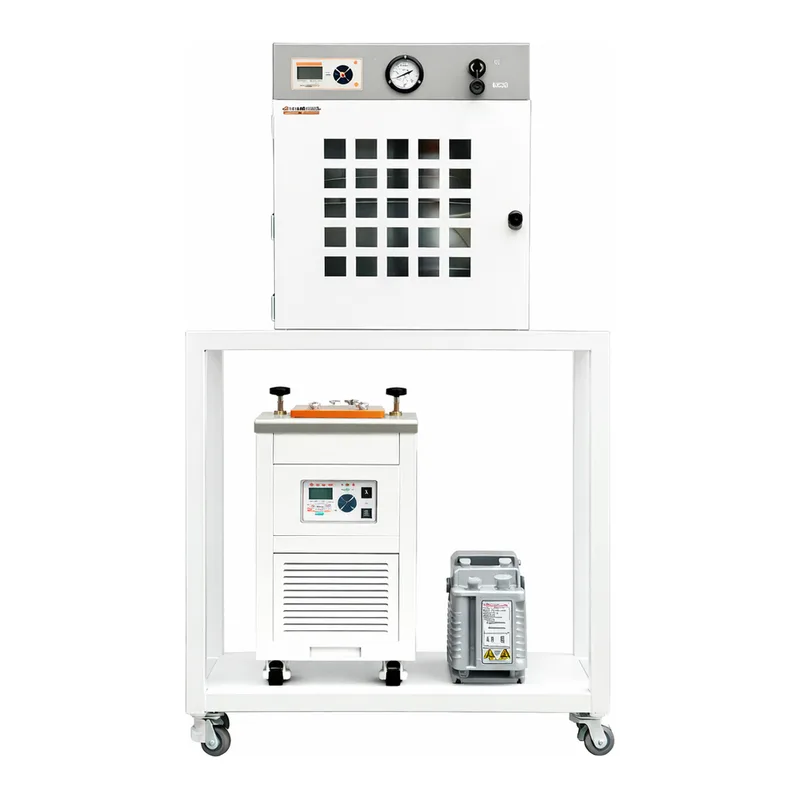

■ 진공오븐을 사용할 때 필요한 장비를 시스템으로 구성 (진공 건조기, 콜드트랩, 진공펌프, 랙)
■ 챔버 내부를 진공상태로 유지하여 가열산소에 의한 시료의 물리적, 화학적 변화를 억제함
■ 열전도율이 우수한 DU-AL 선반 채택
■ Graphic LCD Display, 간편하고 직관적인 Controller 조작
■ Auto-tuning, Temperature Calibration 기능
■ 2 가지 타입의 타이머. 구동과 동시에 시작, 목표 온도 도달 후 시작
■ RS485 PC통신 기본 포함
■ Automatical Fault Sensing System 기기 스스로 이상 상황을 감시 (특허 등록)
■ 2중화 과온 안전장치, 1차 Controller 과온 Alarm과 2차 과온 차단 회로
■ 요청에 의해 Program Type도 공급 가능함
■ PL Insurance (제조물 배상 책임 보험)
■ Validation Service (IQ, OQ, PQ)
| Cat. No | Model | Type |
Capacity |
|---|
| O01-02-335 | LO-VS232SN | PID Control |
8 L |
| O01-02-339 | LO-VS313SN | 28 L |
| O01-02-343 | LO-VS424SN | 65 L |
| O01-02-347 | LO-VS525SN | 125 L |
2단 Rack for Vacuum Oven
| Cat. No. | Model | Type |
용량 |
|---|
| O01-02-481 | LO-VSRA01 | 620×600×900 mm |
8 L 용 |
| O01-02-483 | LO-VSRA02 | 720×600×900 mm |
28 L 용 |
| O01-02-485 | LO-VSRA03 | 820×600×900 mm |
65 L 용 |
| O01-02-487 | LO-VSRA04 | 920×690×900 mm |
125 L 용 |
Validation Service
| Cat. No | Model | Description |
|---|
| O01-91-996 | VA-VOS100 | Qulification IQ, OQ for Vacuum Oven System |
| O01-91-896 | VA-VOS200 | Qualification PQ for Vacuum Oven System |
● 당사 기본 양식에 따른 IQ/OQ Validation Service 비용이며, 지역이나 고객 요청에 의하여 비용이 변경될 수 있음

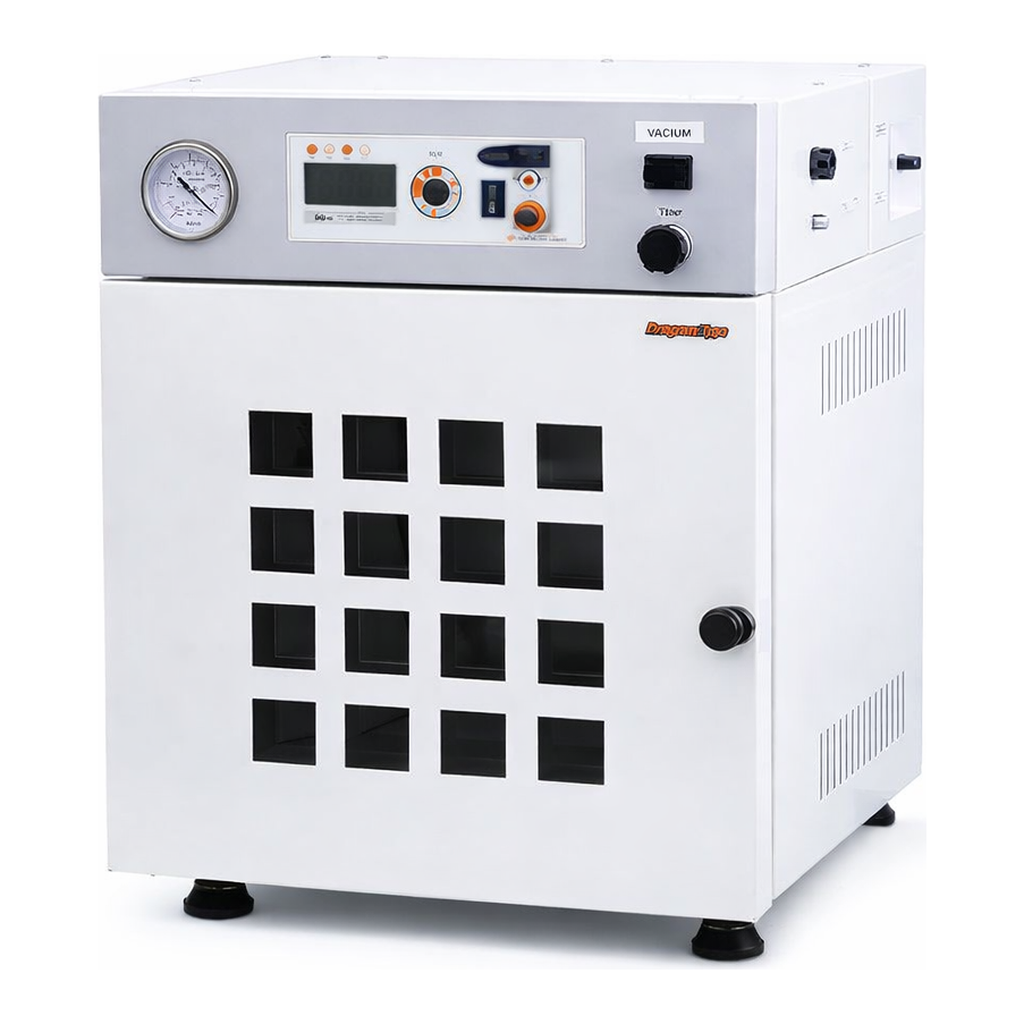

| Cat. No. | O01-02-335 | O01-02-339 |
O01-02-343 | O01-02-347 |
|---|
| Model | LO-VS232SN | LO-VS313SN |
LO-VS424SN | LO-VS525SN |
| Capacity | 8 L | 28 L |
65 L | 125L |
| Controller | Control | PID Control, Auto-tuning |
| Display | GLCD (Graphic LCD) |
| Resolution | 0.01℃ |
| Timer | Run start/Wait start(99 hr 59 min) |
| Vacuum Range | 7.0 ~ 760 torr |
| Temperature | Range | +50 ~ +250℃ |
| Size | Interior | w200×d200×h200 mm |
w300×d300×h300 mm | w400×d400×h400 mm | w500×d500×h500 mm |
| Exterior | w370×d350×h510 mm | w470×d460×h615 mm |
w570×d560×h720 mm | w770×d650×h830 mm |
| Material | Interior | Stainless Steel 304 |
| Exterior | Powder Coated Steel |
Electric
Supply | Power | 1 Phase, 220Vac, 50/60 Hz |
| Max Consumption | 600 W (2.8 A) | 600 W (2.8 A) |
1.6 kW (7.3 A) | 2.5 kW (11.2 A) |
| Power Line | Standard Plug |
| Other | Aluminum Shelf | 1 ea |
2 ea |
| Vacuum Port | 1/4” Hose Nipple Male |
| Vent Port | 1/4” Hose Nipple Male |
| Safety | Over Temp. & Current Protection, Automatical Fault Sensing System |
Cold Trap
Bath | Cat. No. / Model | B04-01-230 / CTB40 |
| Temp. Range | Down to -40℃ |
| Capacity | 4.8L |
| Trap | Glass Trap (2 ea) |
Vacuum
Pump | Cat. No. / Model | P06-121-105/ED-RV5 |
P06-121-108/ED-RV8 | P06-121-112/ED-RV12 |
| Pumping Speed | 103 L/min | 167 L/min |
238 L/min |
| Check Valve | Check Valve |
| Gas Ballast Valve | 2 Stage Rotary Vane Pump |
| Ultimate Pressure | 1.5×10-3 Torr |
| (- GB 1) | 2.3×10-2 Torr |
| (- GB 2) | 7.5×10-2 Torr | 4.6×10-2 Torr |
| Oil Mist Trap | EMF10 | EMF20 |
| Rack | Material | Powder Coated Steel With Caster |
| Size | w620×d600×h900 mm | w720×d600×h900 mm |
w820×d600×h900 mm | w920×d690×h900 mm |
| Cat. No. |
Model |
Size, w x d x h |
| O01-02-481 |
LO-VSRA01 |
620×600×900 mm |
| O01-02-483 |
LO-VSRA02 |
720×600×900 mm |
| O01-02-485 |
LO-VSRA03 |
820×600×900 mm |
| O01-02-487 |
LO-VSRA04 |
920×690×900 mm |
