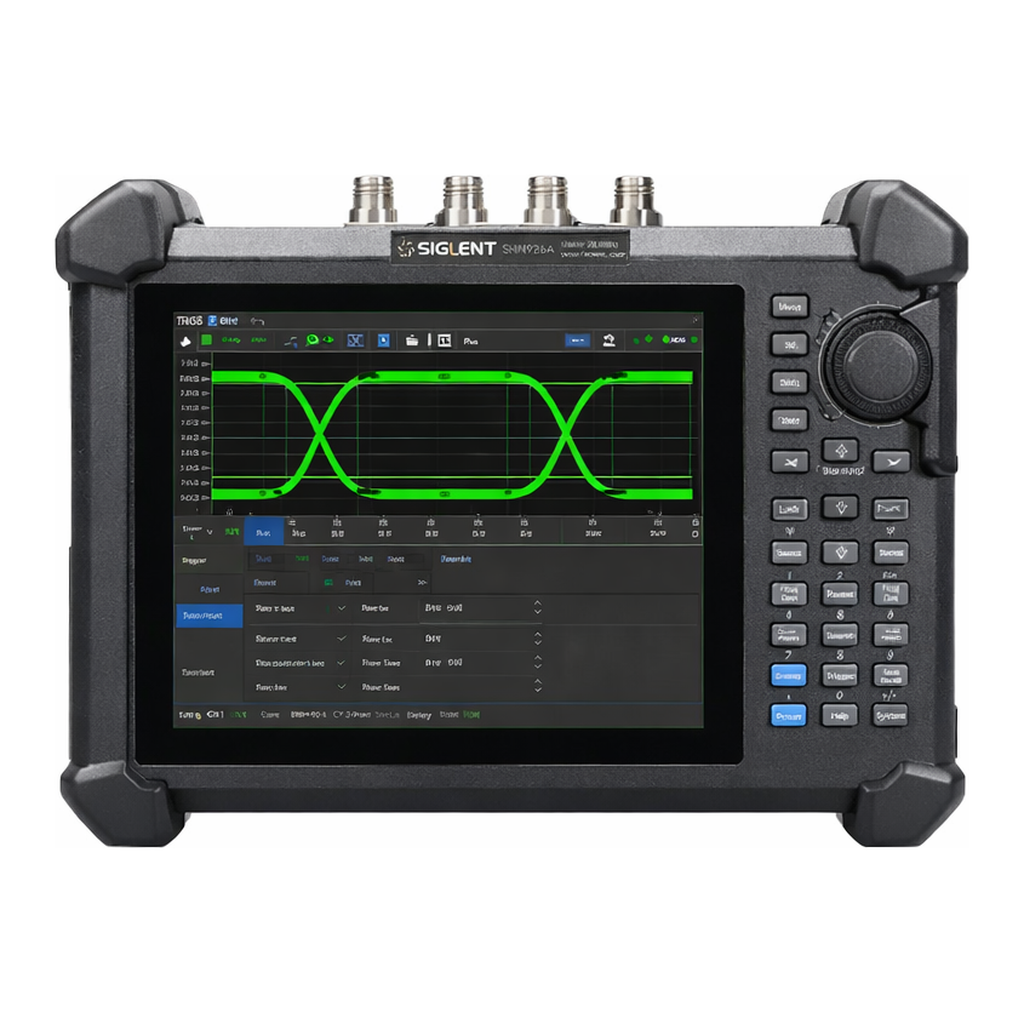

SIGLENT 시글런트 벡터 네트워크 분석기 SHN920A

상품 한눈에 보기

30kHz~26.5GHz 주파수 범위를 지원하는 휴대용 벡터 네트워크 분석기. 4시간 배터리로 야외 사용에 적합하며, 110dB 다이내믹 레인지와 다양한 측정 모드 제공. GPS 기능과 CAT/Spectrum 모드로 신속한 신호 분석 가능.

브랜드: SIGLENT
카테고리: Signal Analysis Equipments
판매단위: ea

#SIGLENT #Measurement and Test Equipment #Signal Analysis Equipments

카탈로그

1개 옵션

회원가입 없이 바로 구매하세요

가입하지 않아도 비회원가로 구매하실 수 있습니다.

카탈로그 번호 · 상품 설명출고판매가담기

SIGLENT 30kHz~20GHz; 2 Ports; 100 dB; 0.003 dB rms, 0.03° rms; -45dBm ~ +10dBm;판매 단위 ea ·

재고 확인 필요재고 확인 필요

견적요청

재고문의·견적요청 옵션은 실시간 상담으로 납기를 확인해 드립니다 · 연구비 카드 결제 가능

SIGLENT · SIGLENT 시글런트 벡터 네트워크 분석기 SHN920A

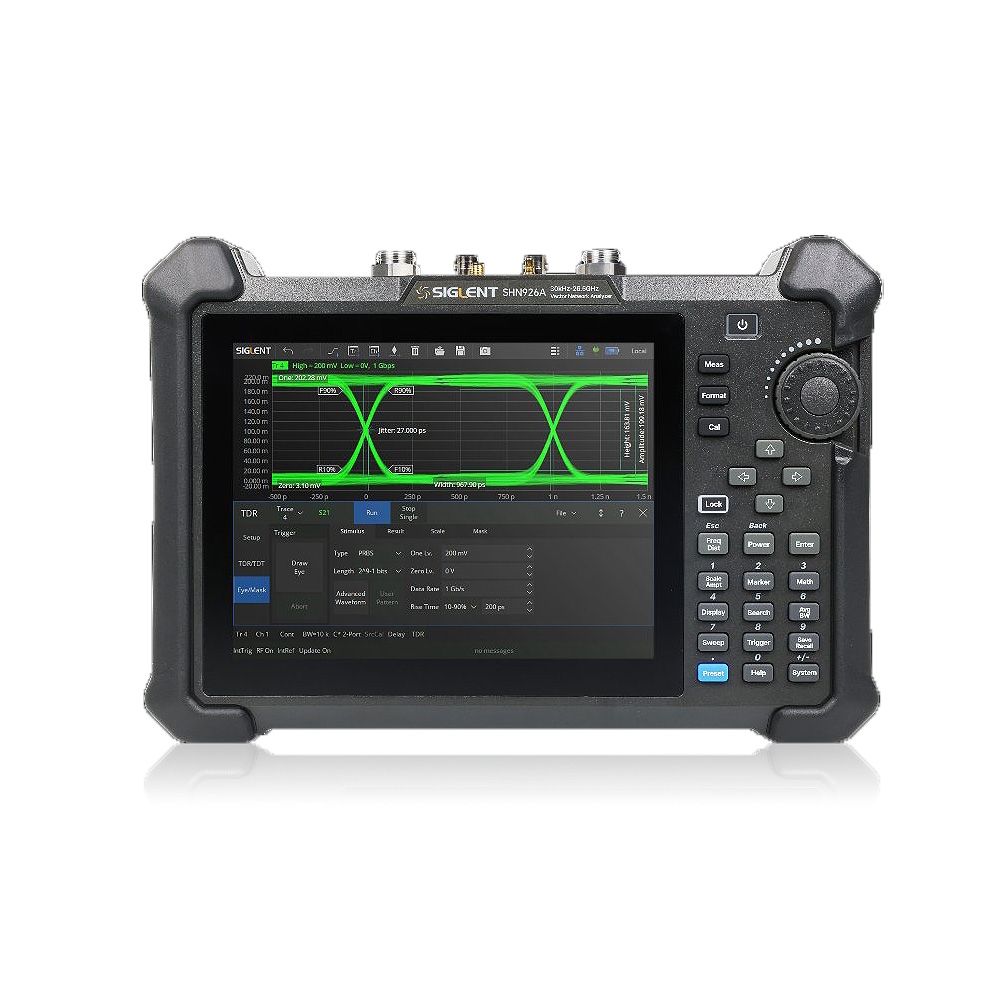

벡터 네트워크 분석기 SHN900A 시리즈

SIGLENT의 SHN900A 시리즈는 고집적 설계로 제작된 휴대용 벡터 네트워크 분석기로,
3.2kg 미만의 무게와 310mm × 215mm × 78.5mm의 크기를 갖추고 있습니다.
리튬 이온 배터리로 최대 4시간까지 구동 가능하며, 실외 및 협소한 공간에서의 측정에 적합합니다.

최대 110dB의 동적 범위를 제공하여 다양한 테스트 요구 사항을 충족합니다.
CAT 모드를 통해 RF 및 마이크로파 전송 시스템의 전기적 성능을 확인하고 문제를 해결할 수 있으며,
스펙트럼 분석 모드에서는 채널 전력, ACPR, 점유 대역폭 등의 매개변수를 측정할 수 있습니다.
GPS 기능과 결합되어 간섭 소스 위치를 신속하게 파악할 수 있으며,
레코딩 및 재생 기능으로 현장 측정 데이터를 저장 및 분석할 수 있습니다.
TDR 프로브는 내장 조정 휠을 통해 테스트 프로브 간격을 0~6.5mm로 조정할 수 있습니다.

제품 특징

주파수 범위: 30kHz ~ 26.5GHz
IFBW 범위: 10Hz ~ 3MHz
다이내믹 레인지: 110dB
2포트 측정: S-파라미터, 시간 도메인, 펄스 측정
표준 VNA 및 CAT 모드, 옵션 스펙트럼 모드 지원
GPS 탑재, 시간 및 위치 정보 저장
최대 4시간 배터리 구동

제품 사양

항목	사양
Frequency range	SHN914A: 30kHz~14GHz SHN920A: 30kHz~20GHz SHN926A: 30kHz~26.5GHz
Frequency resolution	1Hz
Level resolution	0.01dB
Range of IFBW	10Hz~3MHz
Setting range of output level	-45dBm ~ +10dBm
Dynamic range	100dB
Video output	HDMI
Support Bias-Tees	Yes
Interface	LAN, USB Device, USB Host (USB-GPIB)
Remote control	SCPI / Labview / IVI (USB-TMC, VXI-11, Socket, Telnet, WebServer)
Touch control	Multi Touch, Mouse, Keyboard
Screen	8.4-inch 터치 스크린
Types of calibration	Response, Enhanced Response, Full-one port, Full-two port, TRL
Types of measurement	S-parameter, differential-parameter, receiver measurement, time-domain, limit test, ripple test, impedance conversion, fixture simulation, adapter removal/insertion, spectrum analysis, scalar mixer, pulse measurement
