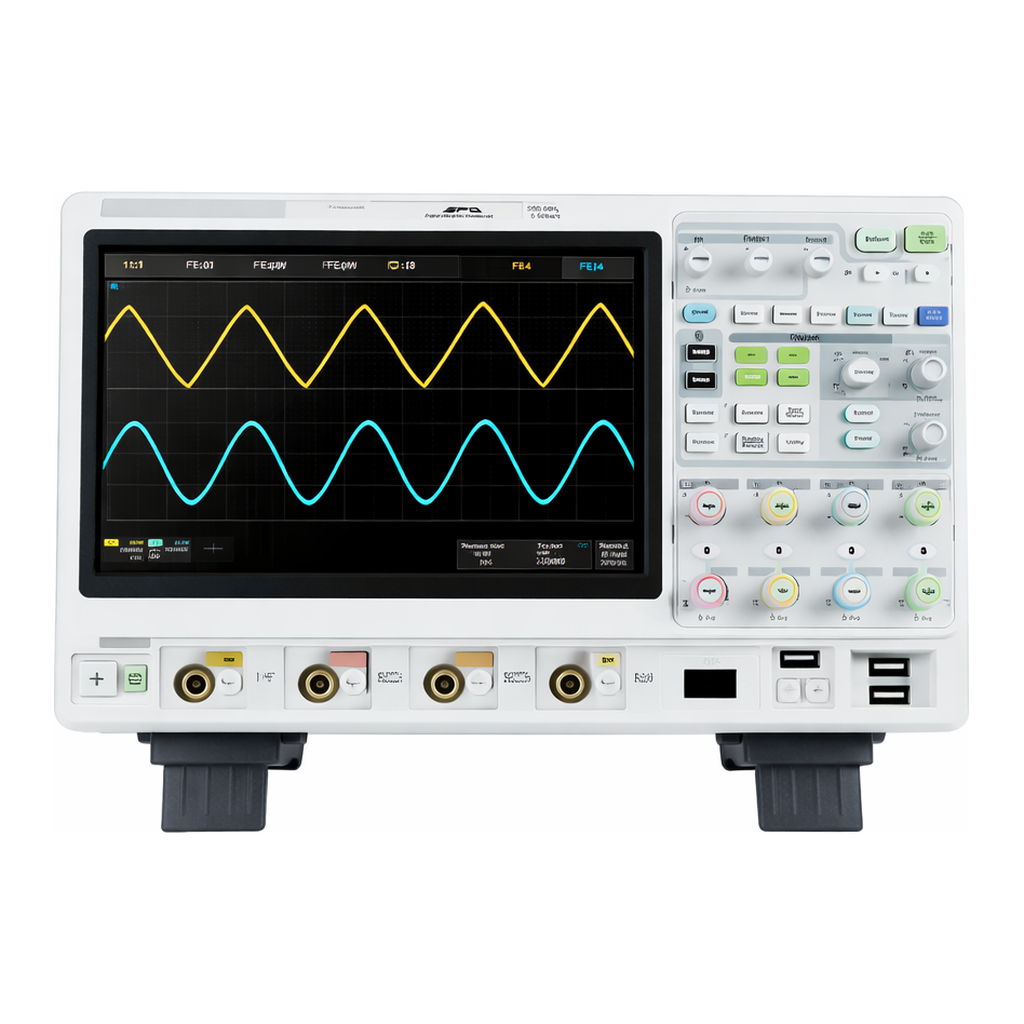

SIGLENT 시글런트 오실로스코프 SDS5054X

상품 한눈에 보기

500MHz 대역폭과 5GSa/s 샘플링 속도의 고성능 디지털 오실로스코프. 최대 4채널 + 16채널 MSO 지원으로 다양한 신호 분석 가능. 10.1" 터치스크린과 직렬 디코딩 기능으로 효율적 측정. SPO 기술로 고속 파형 캡처와 정밀 트리거 제공.

브랜드: SIGLENT
카테고리: Signal Analysis Equipments
판매단위: ea

#SIGLENT #Measurement and Test Equipment #Signal Analysis Equipments

카탈로그

1개 옵션

회원가입 없이 바로 구매하세요

가입하지 않아도 비회원가로 구매하실 수 있습니다.

카탈로그 번호 · 상품 설명출고판매가담기

SIGLENT 500 MHz; 4 channels; 5 GSa/s; 250 M memory depth, 10.1'' display판매 단위 ea ·

재고 확인 필요재고 확인 필요

9,089,100원VAT 포함 9,998,010원

재고문의·견적요청 옵션은 실시간 상담으로 납기를 확인해 드립니다 · 연구비 카드 결제 가능

SIGLENT · SIGLENT 시글런트 오실로스코프 SDS5054X

다운로드

오실로스코프 SDS5000X 시리즈

SIGLENT의 SDS5000X 시리즈 디지털 스토리지 오실로스코프는 1GHz, 500MHz, 350MHz 대역폭으로 제공되며 최대 샘플링 속도는 5GSa/s, 레코드 길이는 최대 250Mpts/ch입니다. 최대 4개의 아날로그 채널과 16개의 디지털 채널을 통해 혼합 신호 분석이 가능합니다.

SDS5000X 시리즈는 최대 110,000wfm/s(일반 모드) 및 500,000wfm/s(시퀀스 모드)의 파형 캡처 속도를 지원하며, 256단계 강도 등급 표시와 색온도 표시 모드를 갖춘 SPO 기술을 사용합니다.
고감도·저지터 디지털 트리거 시스템을 통해 다양한 트리거 모드를 지원하며, 직렬 버스 트리거링 기능을 포함합니다.

이력 파형 기록, 시퀀스 획득, 검색 및 탐색 기능으로 확장된 파형 기록을 캡처·저장·분석할 수 있습니다.
또한 25MHz 임의 파형 발생기 옵션, 직렬 디코딩, 다양한 수학 및 측정 기능을 제공합니다.

10.1" 정전식 터치스크린은 멀티터치 제스처를 지원하며, 자주 사용하는 기능에 원버튼 설계를 적용해 사용 편의성을 높였습니다. 마우스 및 외부 키보드 제어도 지원합니다.

※ 이미지는 참조용입니다. 실제 제품 사양을 확인하십시오.

제품 특징

350 MHz, 500 MHz, 1 GHz 모델 제공
최대 5 GSa/s 실시간 샘플링 속도
최대 250Mpts 기록 길이
시퀀스 모드 기준 최대 500,000wfm/s 파형 캡처 속도
직렬 버스 트리거링 및 디코더 내장 (I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B 지원)

제품 사양

항목	사양	항목	사양
Bandwidth	350 MHz, 500 MHz, 1 GHz	Digital channel (optional)	16채널, 최대 1.25 GSa/s, 기록 길이 최대 62.5 Mpts
Sample Rate (Max.)	5 GSa/s	Waveform generator (optional)	단일 채널, 주파수 최대 25 MHz, 샘플 속도 125 MSa/s, 메모리 16 kpts
Waveform capture rate (Max.)	500,000 wfm/s	I/O	USB Host/Device, LAN, Pass/Fail, Trigger Out, 10 MHz In/Out, VGA Output
Channels	2 + EXT (단종) / 4 + EXT	Probe (standard)	채널당 1개 프로브 제공
Trigger type	Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified	Display	10.1” TFT-LCD 정전식 터치스크린 (1024×600)
Serial trigger and decoder (Standard)	I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B

모델별 사양

Model	Bandwidth	Channels	Real time sampling rate	Capture rate	Memory depth
SDS5034X	350 MHz	4 + EXT	5 GSa/s	110,000 wfm/s (Normal), 500,000 wfm/s (Sequence)	250 Mpts (Single), 125 Mpts (Dual)
SDS5054X	500 MHz	4 + EXT	5 GSa/s	110,000 wfm/s (Normal), 500,000 wfm/s (Sequence)	250 Mpts (Single), 125 Mpts (Dual)
SDS5104X	1 GHz	4 + EXT	5 GSa/s	110,000 wfm/s (Normal), 500,000 wfm/s (Sequence)	250 Mpts (Single), 125 Mpts (Dual)
