OFFICENEX [업체직송상품](CH)*레바/CL5441/BN

제품명

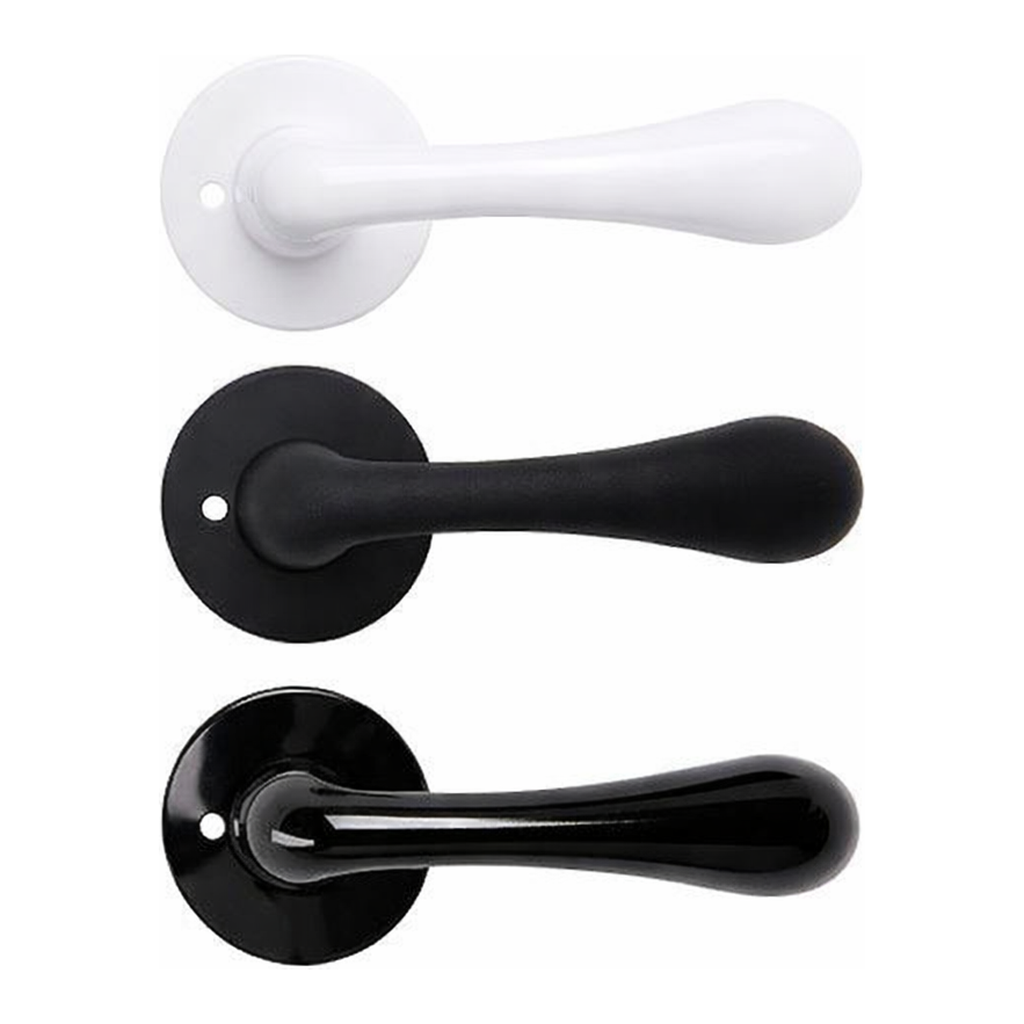

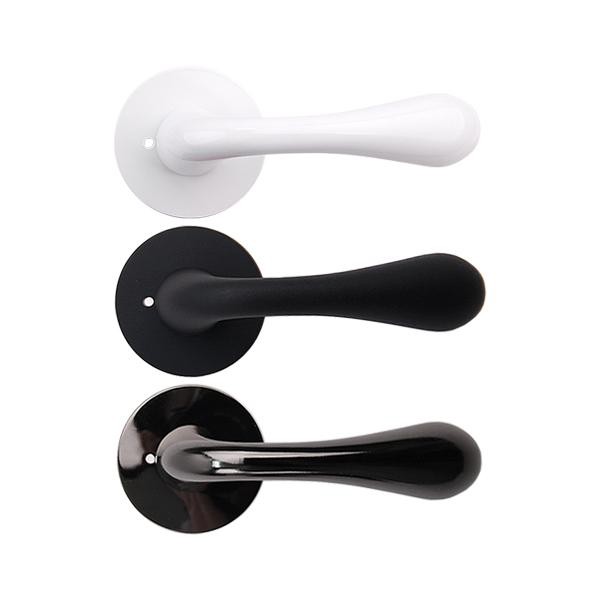

레바 / CC5441 / 색상선택

색상

• 백색
• BKS
• BN

상세사이즈

설치방법

1. 설치할 문에 정확하게 타공한다.
   • BACK SET: 60 mm
   • 문 두께: 34~45 mm
2. 레치볼트를 문 닫히는 방향으로 레치홀에 맞추고, 나사못을 이용해 레치를 설치한다.
3. 레치 방향에 맞게 안쪽과 바깥쪽 손잡이를 각각 육각나사로 문에 설치한다.
4. 사각핀의 홈을 돌려 레치의 사각홀에 끼워 넣고 빠지지 않게 확인한다.
5. 앞 손잡이를 설치하고 반대쪽 손잡이를 안쪽 사각핀에 맞춘다.
6. 손잡이를 설치 후 육각렌치로 단단히 고정한다.
7. 문틀에 받아판과 캐치박스를 타공하고, 피스박스홀을 닫는 방향에 맞춰 나사못으로 고정한다.

좌우 변경 방법

손잡이의 레치볼트는 좌우 변경이 가능하므로, 손잡이를 돌려 레치볼트를 빼낸 후 다시 돌려 설치한다.

주의사항

• 타공이 잘못되면 문이 열리지 않을 수 있으므로, 설치 후 반드시 기능을 확인하세요.
• 기존 도어락(공용 2CA, 20형 자물쇠)에 그대로 설치 가능합니다.
• 생활 방수 기능이 있으나, 샤워실 내부 등 과도한 습기 환경에서는 고장이 발생할 수 있습니다.
• 제품 색상은 화면상과 약간 다를 수 있으며, 공정 변경으로 예고 없이 변경될 수 있습니다.

상품설명

• 용도: 방문용
• 특징:
  • 심플한 디자인으로 욕실 및 방문용으로 적합
  • 좌우 변경 가능
  • 견고한 이중사각핀 구조

이미지 OCR 통합 정보

제품명

레바 / CC5441 / 색상선택

색상

• 백색
• BKS
• BN

상세사이즈

• 백셋(back set): 60mm
• 문두께(door thickness): 34~45mm
• 타공(Ø): 60mm
• 기타 치수: 135mm / 70mm / 46mm / 25mm / 12mm

설치방법

1. 설치할 문에 정확하게 타공한다.
   BACK SET: 60mm, 문 두께: 34~45mm
2. 레치볼트를 돌려 손잡이 방향으로 레치홈을 설치면에 맞추고, 손잡이판 나사못이 한쪽으로 향하도록 레치를 설치한다.
3. 레치가 방향에 맞게 설치되면 면판을 레치홈에 맞추어 목 나사로 단단히 고정한다.
4. 사각핀의 홈을 돌려 레치의 사각홀에 끼워 넣고 빠지지 않게 확인한다.
5. 앞 손잡이의 사각핀을 레치의 사각홀에 끼운 후, 뒷 손잡이를 맞추어 안쪽 사각핀에 끼운다.
6. 손잡이를 설치 후 문 용도피스를 이용해 단단히 고정한다.
7. 문틀에 받아판과 캐치박스를 타공한 홀에 맞춰 목 나사로 고정한다.

좌우 변경 방법

손잡이의 헤바는 좌우 변경이 가능하므로, 문 방향에 맞게 손잡이를 돌려서 다시 설치한다.

주의사항

• 타공이 잘못될 경우 문이 맞지 않을 수 있으니, 반드시 문틀과의 일치 여부를 확인 후 작업하십시오.
• 기존 도어(2C, 20형 자재)와 호환 설치 가능합니다.
• 내구 테스트를 거친 제품이나, 가혹한 환경에서는 파손될 수 있습니다.
• 색상은 화면 해상도에 따라 실제와 다를 수 있으며, 금형 변경 시 디자인이 변경될 수 있습니다.
