1 / 2OFFICENEX [업체직송상품](CH)*레바/CL/103/SN
상품 한눈에 보기
고급스러운 디자인의 방문용 레버 손잡이 CL-103 모델. DN, SN 색상 선택 가능하며 아연합금 재질로 견고함. 백세트 60mm, 문두께 34~45mm로 표준 문에 적합. 설치가 간편하며 구성품이 모두 포함되어 있음. 가정 및 사무실 방문 손잡이 교체용으로 이상적.
- 브랜드
- OFFICENEX
- 카테고리
- Door Closers
- 판매단위
- ea
카탈로그
1개 옵션 · 카탈로그 번호를 클릭하면 복사됩니다회원가입 없이 바로 구매하세요
가입하지 않아도 비회원가로 구매하실 수 있습니다.
카탈로그 번호 · 상품 설명출고판매가담기
OFFICENEX [업체직송상품](CH)*레바/CL/103/SN판매 단위 ea
재고보유
40,800원VAT 포함 44,880원
OFFICENEX · OFFICENEX [업체직송상품](CH)*레바/CL/103/SN

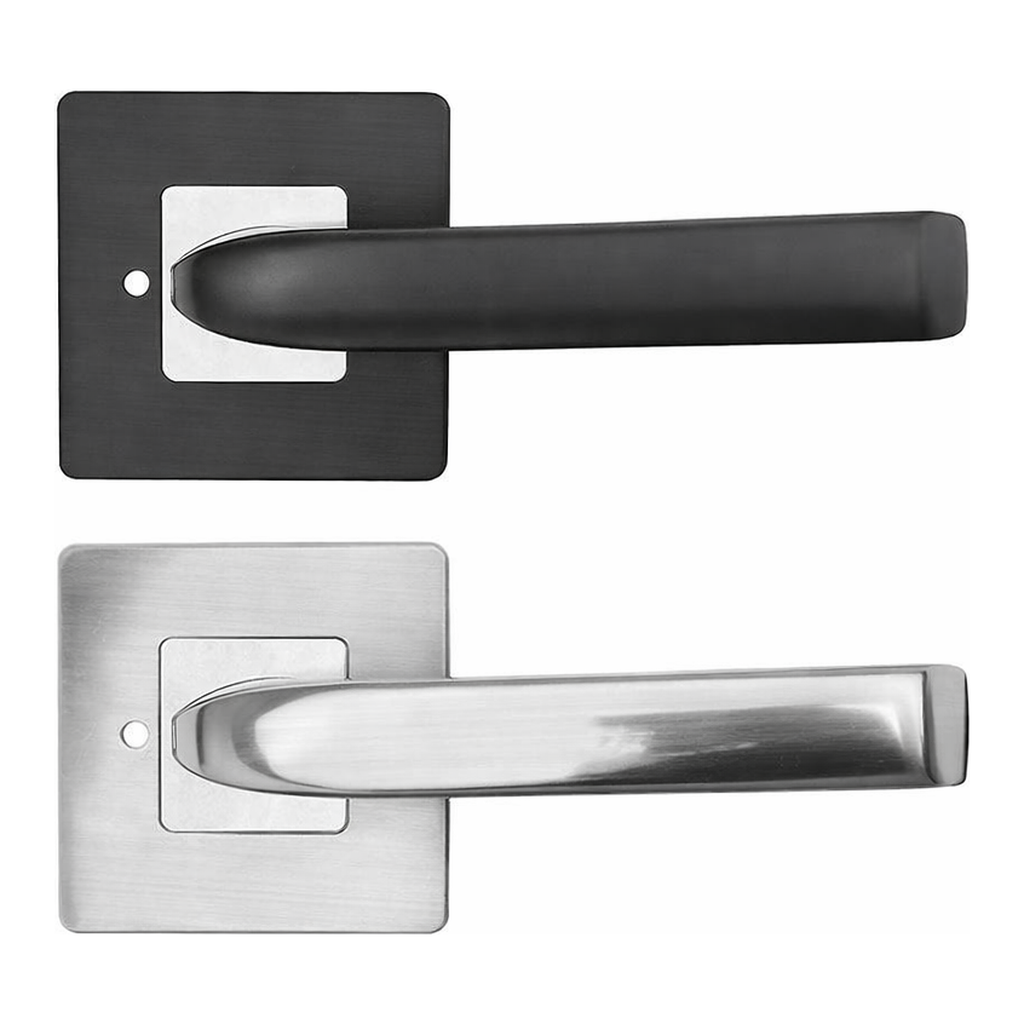

레버 손잡이 CL-103

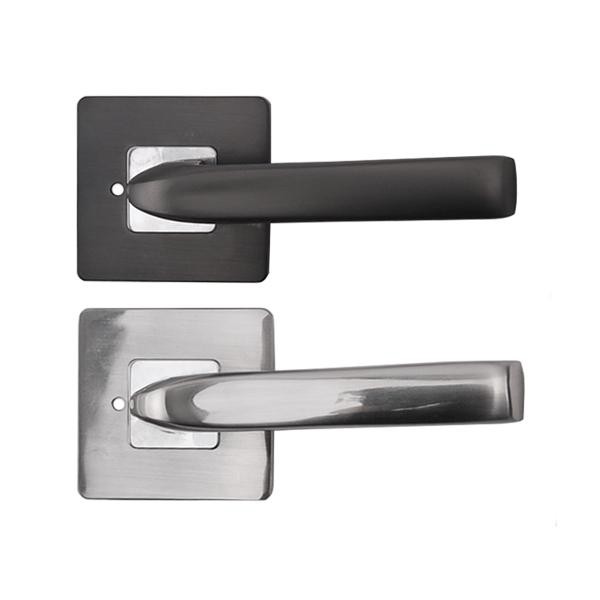

색상 선택
| 색상 | 이미지 |
|---|---|
| DN | (이미지) |
| SN | (이미지) |
상세사이즈
| 항목 | 수치 |
|---|---|
| 백세트 | 60mm |
| 문두께 | 34~45mm |
| 가로 | 70mm |
| 세로 | 70mm |
| 손잡이 길이 | 130mm |
구성품
- 레버손잡이
- 래치
- 나사세트
- 스트라이크
- 스페이서
- 육각렌치
- 파란색 부품, 나사팩 등 포함
설치방법
- 그림1과 같이 문에 Ø25, Ø54 구멍을 뚫어 주십시오.
- 그림2와 같이 래치의 나사구멍이 반드시 문 안쪽을 향하도록 설치하십시오.
(반대 방향 설치 시 작동 불량 및 마감 불량 발생) - 그림3과 같이 문의 안쪽 손잡이를 래치 방향에 맞춰 180도 회전시켜 끼워 주십시오.
- 그림4와 같이 반대편 레버체를 삽입 후 나사(M4×34-2EA)로 체결하십시오.
- 그림5와 같이 캡을 결합하고 버튼 작동 여부를 확인하십시오.
- 설치 후 손잡이와 문이 평행하도록 조정하십시오.
- 문을 3~4회 열고 닫으며 정상 작동을 점검하십시오.
- 잠금 해제는 분해핀 또는 송곳으로 눌러 확인하십시오.
주의: 일부 제품은 별도 씰 또는 육각렌치로 레버체를 결합해야 합니다.
그림 설명
| 그림 번호 | 설명 |
|---|---|
| 그림1 | Ø25, Ø54 구멍 위치 |
| 그림2 | 래치 삽입 방향 |
| 그림3 | 나사 체결 (M4×34-2EA) |
| 그림4 | 반대편 레버체 결합 |
| 그림5 | 캡 결합 |
| 그림6 | 잠금테스트 |
상품설명
| 항목 | 내용 |
|---|---|
| 모델명 | CL-103 |
| 색상 | DN, SN |
| 재질 | 아연합금 |
| 백세트 | 60mm |
| 문두께 | 34~45mm |
| 용도 | 방문용 |
| 특징 | 고급스러운 디자인과 견고한 손잡이 |
| 구성품 | 레버손잡이, 래치, 나사세트, 스트라이크, 스페이서, 육각렌치 |
