OFFICENEX [업체직송상품](CH)*레바/CTL-801/버턴/GR

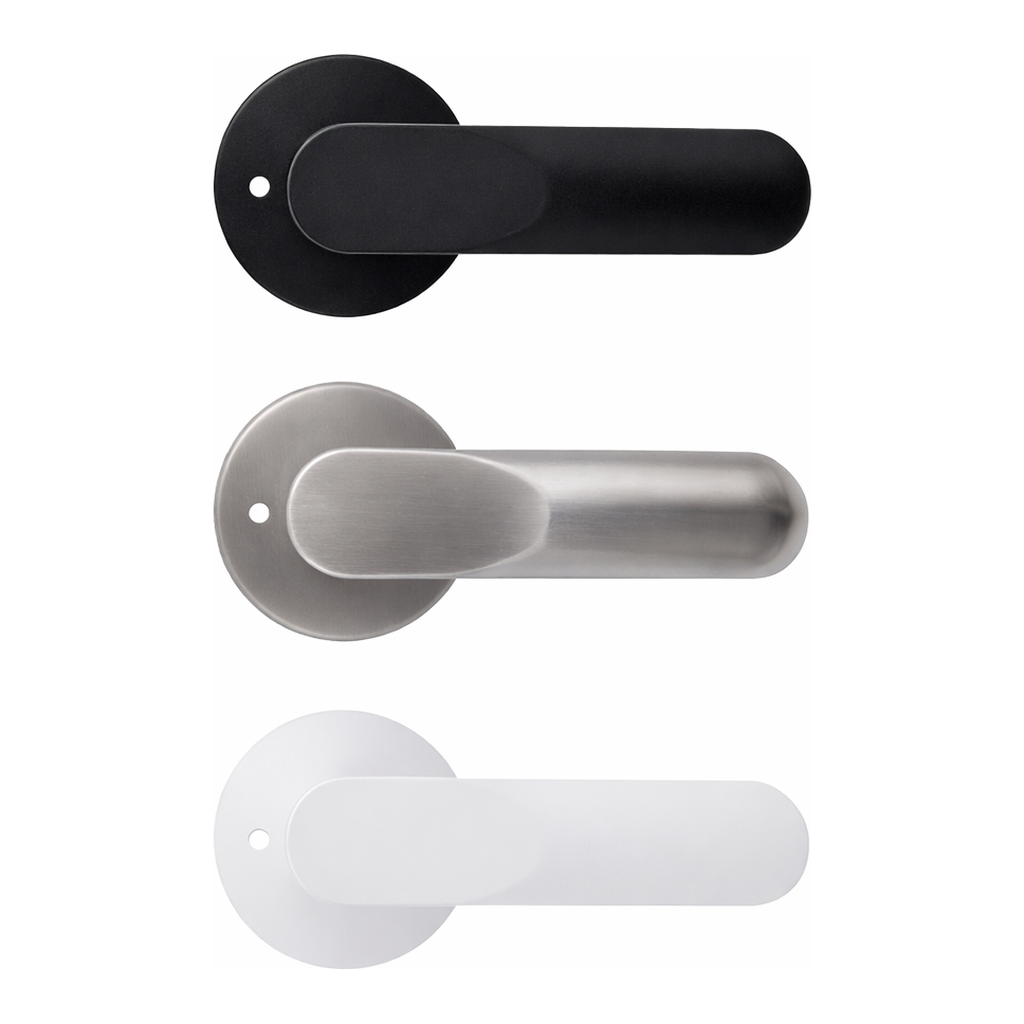

레바/CTL-801/버튼/색상선택

색상 선택

---

상세 사이즈

• 치수 참고: 70mm / 34mm / 125mm
• 좌·우 방향 구분 없이 설치 가능

---

설치방법

1. 그림1과 같이 문의 구멍을 뚫어 주십시오.
2. 그림2와 같이 레치 가운데 부분의 나사구멍이 된 부분은 반드시 안쪽으로 향하게 하여 문틀에 끼워 넣어 주십시오.
   (조립 시 나사구멍이 된 부분이 레치플레이트 직각과 마주함)
3. 문의 여는 방향에 맞게 레버세트를 180도 회전시켜 장착하십시오.
4. 레치플레이트의 구멍에 나사로 양쪽에서 레버세트를 단단히 고정합니다.
5. 레버세트의 사각축 돌출부를 버튼쪽 홈에 끼워 넣고, 양쪽 레버세트를 설치합니다.
6. 버튼쪽 레버를 눌러 레치가 걸릴 때까지 설치하십시오.
7. 버튼쪽 레버를 잡고 걸림이 확인될 때까지 눌러 주십시오.
8. 걸림이 확인되면 레버를 고정하십시오.
9. 버튼을 눌러 걸림이 해제되고 작동되는지 확인하십시오.
   (문 잠금 버튼을 돌리면 잠금이 자동 해제됩니다.)
10. 부속구멍 정합 불량 시 버튼 작동이 원활하지 않을 수 있습니다.
11. 버튼을 3~4회 눌러 점검 후 최종 설치하십시오.
12. 버튼쪽 손잡이의 작동이 정상인지 확인하십시오.

* 일부 제품은 휠을 사용하여 요구 레치로 렌치플레이트를 결합해야 합니다.

---

설치도 (치수 참고)

• (그림1) 60 (BACKSET) / Ø54 / Ø25.4 / Ø8.4
• (그림2) 나사구멍 (3.5×20~4EA)
• (그림3) 레치플레이트 (M43×34EA)
• (그림4) (그림7)

---

상품설명

※ 모니터 해상도에 따라 색상 차이가 있을 수 있습니다.
※ 측정 방법에 따라 사이즈 오차가 있을 수 있습니다.
※ 제품의 일부 사양은 품질 향상을 위해 변경될 수 있습니다.

---

이미지 내 추가 정보 (OCR 추출 텍스트 반영)

레버/CTL-801/버튼/색상선택

화이트  GR  블랙

상세사이즈
백세트 : 60mm
문두께 : 34~45mm

• 70mm
• 34mm
• 125mm
  좌/우 방향 구분 없이 설치할 수 있습니다.

설치방법 요약

1. 문의 구멍을 뚫고 레치를 안쪽 방향으로 삽입합니다.
2. 레치볼트를 180도 회전시켜 방향을 맞춥니다.
3. 레치플레이트를 문에 밀착 고정합니다.
4. 손잡이 축을 문 중심에 맞추어 삽입 후 양쪽 나사로 고정합니다.
5. 레버 작동 및 버튼 잠금 기능을 3~4회 반복 점검합니다.
   * 일부 제품은 휠을 사용하여 레치체트를 결합해야 합니다.

(설치도면)

• (그림1) 60(백세트) / Ø54 / Ø24 / Ø8.5
• (그림2)

---

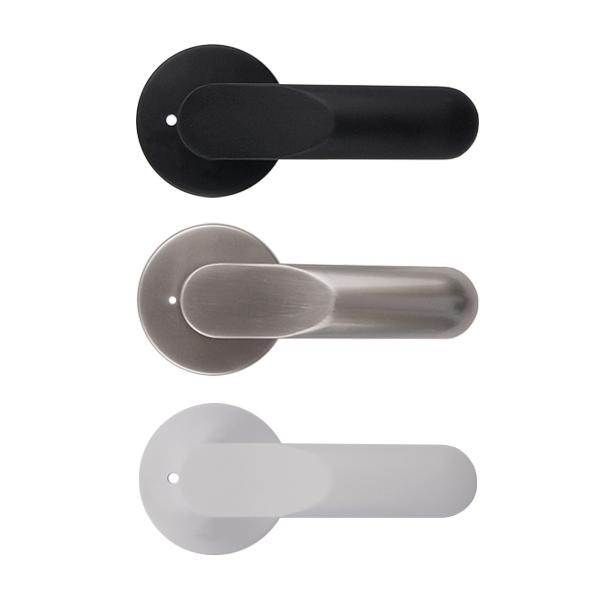

제품 이미지
