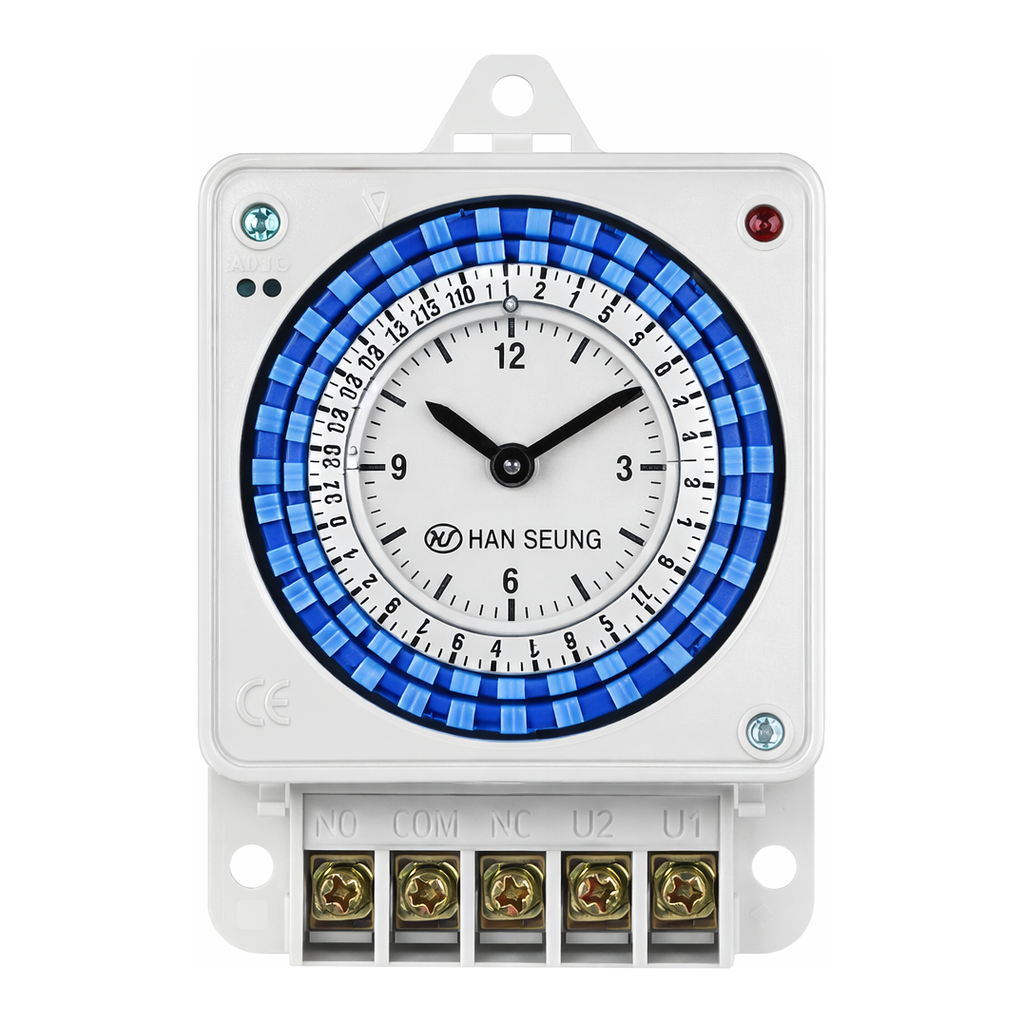

OFFICENEX [P]아날로그 타임스위치(HTS-24BB/노출형 접점제공형/16A)

OFFICENEX 아날로그 타임스위치 (HTS-24BB / 노출형 접점제공형 / 16A)

제품 개요

HTS-24 시리즈는 아날로그 방식의 24시간 타임스위치로, 다양한 부착 방식과 정전 보상 기능을 제공합니다. CE 및 ISO9001 인증을 획득하였으며, 저항 부하 16A까지 지원합니다.

모델 종류

• HTS-24A형
• HTS-24M형
• HTS-24B형

⚠ 경고 및 주의사항

• 타임 스위치의 정격용량에 맞게 사용하십시오.
• 정격용량 이상 사용 시 반드시 마그네트 스위치를 사용하십시오.
• 인명 및 사회적 피해가 예상되는 기기(엘리베이터, 대규모 설비 등)에는 사용 금지.
• 재산 피해가 예상되는 기기(히터, 펌프 등)에는 사용 금지 및 이중 안전 대책 도입.
• 설정핀은 손으로 조정하며, 강제 조정 시 파손 위험이 있습니다.
• 제품 개조 및 임의 변경 금지.
• 정전 보상형은 정전 후에도 설정값이 유지됩니다.
• 반드시 취급 설명서를 숙지 후 사용하십시오.

1. 판넬 및 부착방법

• HTS-24A (일반형), 단자 CASE
• HTS-24B (정전 보상형), 단자 CASE
• HTS-24M (일반형), 브라켓
• HTS-24BM (정전 보상형), 브라켓

2. 각 부분 주요 명칭

• AUTO/ON 레버
• 현재시간 맞춤표시
• 전원 표시 램프
• 24시 문자판
• 조정핀
• 12시 문자판

3. 현재시간 맞추기 및 ON/OFF 프로그램 설정 방법

1. 현재시간 맞추기
   문자판의 시간 눈금에 맞추어 현재시간을 설정합니다. (24시간 표시)

2. ON/OFF 설정
   ON/OFF 설정핀(Segment)을 원하는 시간에 맞추어 설정합니다.

• AUTO 모드: 설정된 프로그램에 따라 자동 작동
• ON 모드: 항상 ON 상태로 작동

품질보증

제조일로부터 1년 6개월

4. 제품 사양

추가 안내

• 프로그램 FULL 설정(최대 200A 이상) 시 72시간 경과 후 작동
• 정전 보상형은 정전 후에도 설정값 유지
• 정격용량 이상 사용 시 반드시 마그네트 스위치 사용
• 1,000W 이하 사용 권장

5. 결선방법

• HTS-24M
• HTS-24B
  (결선도는 하단 이미지 참고)

마그네트 스위치 (Magnet S/W) 사용

정격용량 이상 사용 시 필수 적용

제조사 정보

(주)한승계기
주소: 대구광역시 동구 효신로16길 128
TEL: 053-745-4720
FAX: 053-745-4726
Webpage: http://www.hsa2000.co.kr

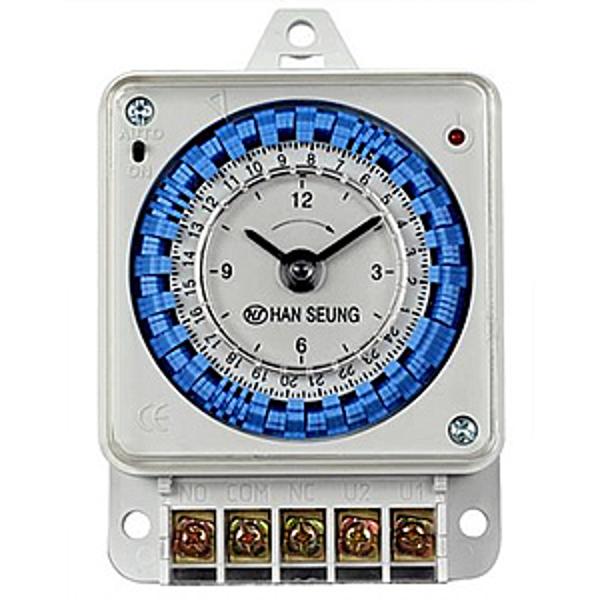

제품 이미지
