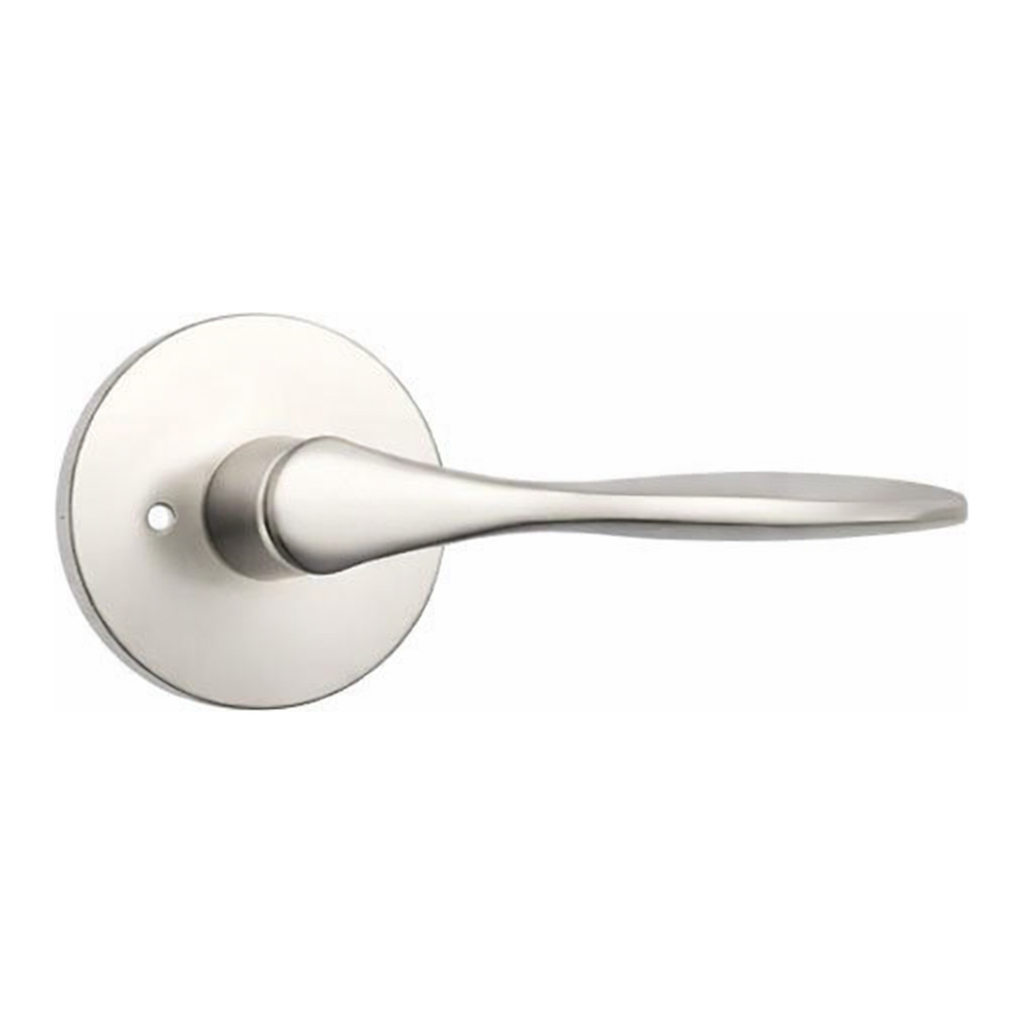

OFFICENEX [업체직송상품](CH)*레바/5422/욕실/DN

레바/5422/욕실/DN

상세사이즈

• 124mm
• 20mm
• 70mm

구성품

• 안쪽손잡이
• 바깥쪽손잡이
• 문판
• 레치
• 케치
• 케치박스
• 사각축
• 목나사(4ea)
• 잠금핀
• 통볼트(2ea)

설치방법

1. 설치할 문에 정확하게 타공합니다. (BACK SET: 60mm)
2. 레치를 문틀 방향, 문 안쪽 방향으로 구분하여 문에 삽입 후 타공홀에 맞추어 설치합니다.
3. 레치 방향이 맞게 설치되면 케치 및 목나사를 이용해 단단히 고정합니다.
4. 사각축 끝을 레치의 사각홀에 끼운 뒤 안쪽 손잡이를 문에 넣어 본체와 맞물리도록 합니다.
5. 안쪽손잡이는 문 안쪽에, 바깥쪽손잡이는 문 바깥쪽에 설치합니다.
6. 손잡이 설치 후 통볼트로 단단히 고정합니다.
7. 문틀에 받아판과 케치박스 타공 후 케치박스를 넣고 받아판을 덮은 뒤 목나사로 고정합니다.
8. 방 안쪽 손잡이의 잠금핀 구멍에 잠금핀을 밀어넣어 레치의 잠금핀 나사산에 시계방향으로 돌려 설치합니다.

좌우 변경 방법

손잡이 형태가 동일할 경우, 레치의 혀 부분을 돌려 방향을 바꾸면 됩니다.
또는 사각축을 분리하여 손잡이 방향을 바꾼 후 다시 조립할 수 있습니다.
(좌우 변경 가능)

주의사항

• 타공이 잘못될 경우 작동이 원활하지 않을 수 있으므로, 목문타공 및 맞물림 타공은 전문 업체에 맡기십시오.
• 기존 도어락(200Ø 2CA, 20Ø 2TA) 자리에도 설치 가능합니다.
• 욕실용 나사식 레버 도어락으로, 비상시 외부에서 문을 강제로 열 수 있는 구조입니다.
• 손잡이에 매달리면 파손의 위험이 있습니다.
• 욕실 외에도 설치 가능하나 실내 사용을 권장합니다.

상품설명

※ 본 제품은 욕실용으로 실내 사용만 가능합니다.
※ 설치 시 방향을 확인하고, 레치의 혀가 문틀 방향으로 가도록 설치하십시오.
※ 욕실용은 비상시 외부에서 동전이나 드라이버로 문을 열 수 있습니다.

상기 제품의 색상은 화면 해상도에 따라 실제와 다를 수 있으며,
제품의 품질 향상을 위하여 예고 없이 변경될 수 있습니다.
