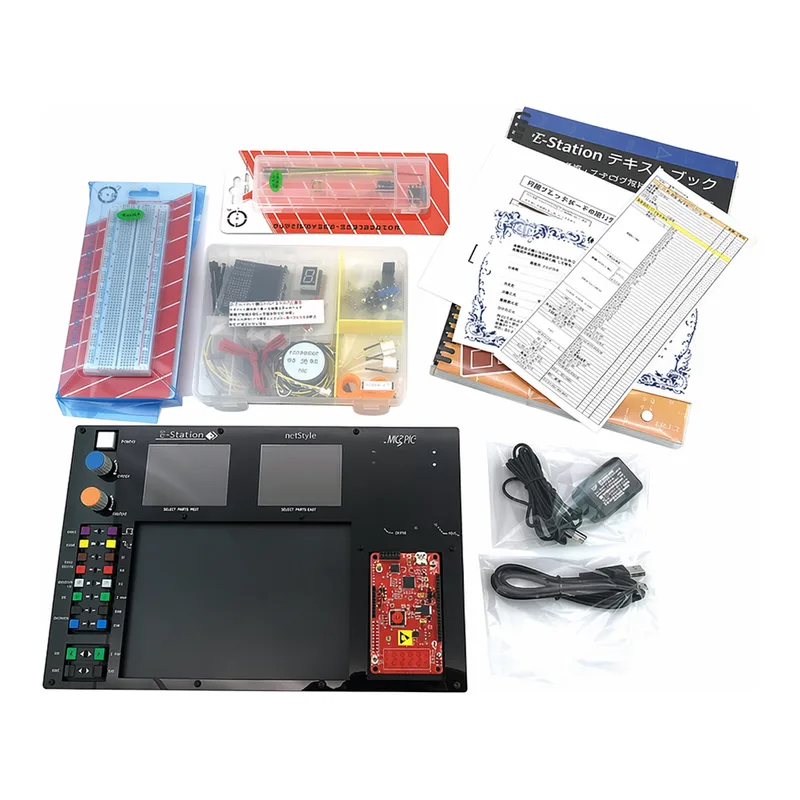

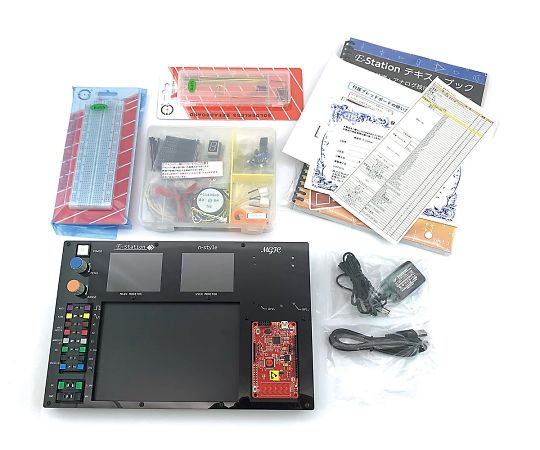

AS ONE Electronic Circuit Learning Kit E-Station, 전자회로 학습 키트
상품 한눈에 보기
2채널 오실로스코프와 신호 발생기로 전기·전자 회로의 파형을 직접 관찰 가능. PSoC4 기반 파이오니어 키트 포함으로 하드웨어 및 소프트웨어 실험 지원. 전압계·전류계·브레드보드·부품 세트 포함으로 즉시 학습 시작 가능. 컴팩트한 설계로 교육용 및 연구용에 적합.
브랜드: AS ONE
✨AI 추천 연관 상품
AI가 분석한 이 상품과 연관된 추천 상품들을 확인해보세요
연관 상품을 찾고 있습니다...
특징
- 2채널 오실로스코프 내장으로 신호 파형 관찰 가능
- 신호 발생기를 통해 오실로스코프로 파형을 보며 전기·전자 움직임 확인 가능
- 사이프레스 PSoC4 탑재 파이오니어 키트 포함으로 하드웨어 및 소프트웨어 실험 가능
- 전압계, 전류계 포함으로 임의의 부분 전압값·전류값 측정 가능
- 직류전원(3.3V, 5V), 브레드보드, 저항 및 IC 등 부품 세트 포함 — 즉시 학습 시작 가능
- C언어로 프로그램 작성 및 하드 컴포넌트 설정, 브레드보드상 아날로그 회로 조합 실현 가능
사양
| 항목 | 내용 |
|---|---|
| 본체 사이즈 | 310 × 210 mm |
| 전원 | DC 5V |
| 소비 전류 | 약 200 mA (기본 기능 동작 시) |
| 오실로스코프 | 2CH, Time 설정 공통 (Gain 개별 설정 가능) |
| 중량 | 약 630 g (파이오니어 키트 포함) |
| 디스플레이 해상도 | 240 RGB × 320 |
| 디스플레이 사이즈 | 폭 48.6 mm × 64.8 mm |
| 사용 칩셋 | PSoC5LP (CY8C5868AXI-LP035) |
| 전압계 | V1, V2: 0~5V / 분해능: 1 mV |
| 전류계 | I: 0.01 mA~100 mA (내부 저항 30 Ω) |
| 신호 발생기 | 주파수 설정: SINE, RECT 개별 설정 가능 |
| SINE 출력 | 4Vp-p / 10Hz~76kHz / 구동능력 25mA |
| RECT 출력 | 5Vp-p / 1Hz~1MHz / 구동능력 8mA(L)~4mA(H) |
| 시간축 레인지 (Time) | 10μs/D ~ 50ms/D (12단계) |
| 입력 전압 레인지 (Gain1, Gain2) | 20mV/D ~ 4V/D (8단계) |
| 입력 전압 범위 | 0~5V |
| 입력 임피던스 | 1MΩ 이상 |
| 실험용 전원 | DC5V: 전류 공급 능력 1A / DC3.3V: 전류 공급 능력 200mA |
