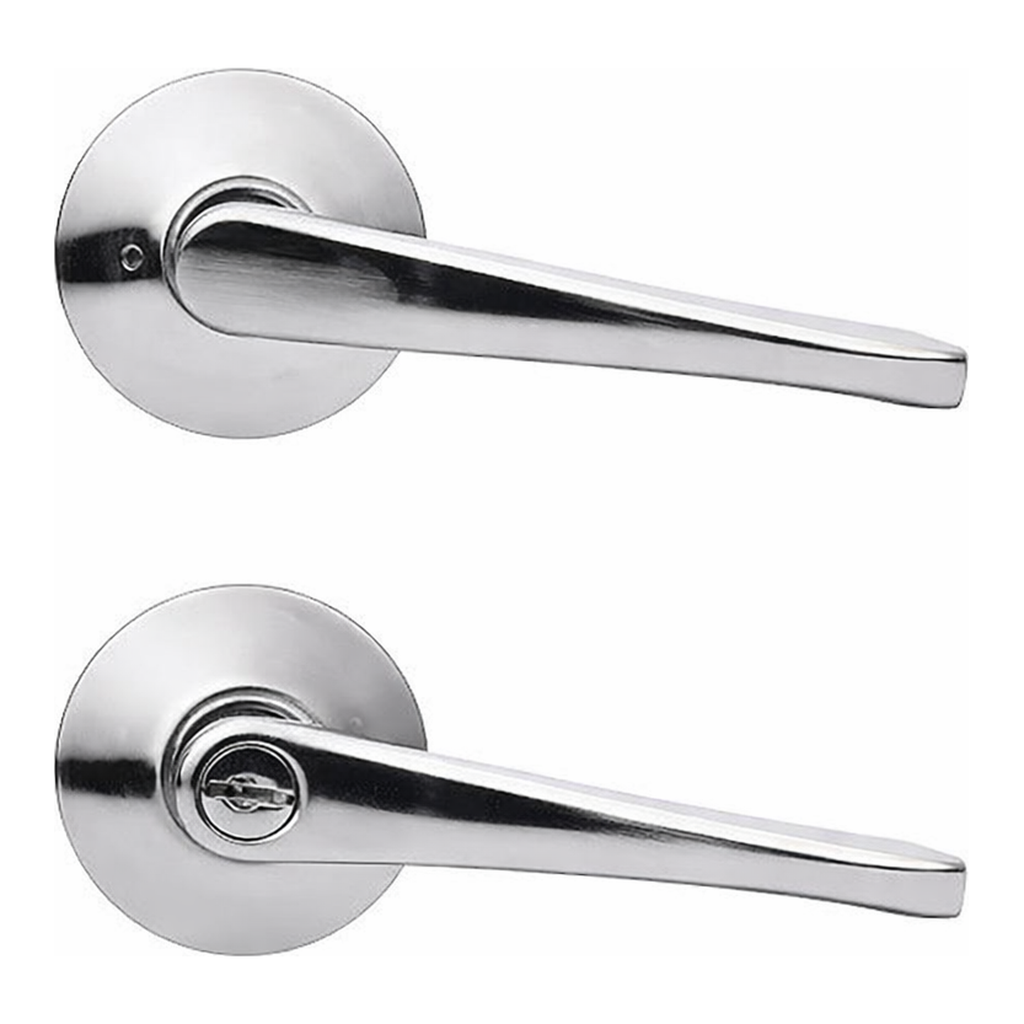

OFFICENEX [업체직송상품](CH)*방문손잡이/레바/모닝/147/욕실/EB

방문손잡이/레바/모닝/147/옵션선택/EB

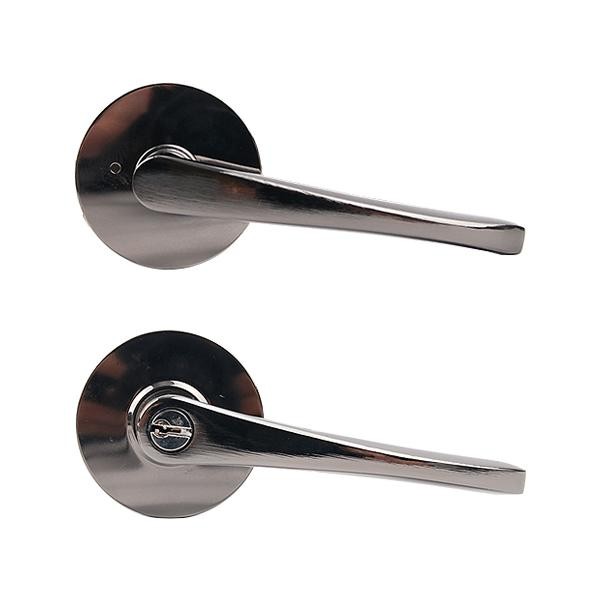

제품 구성

• 욕실용: 잠금핀으로 잠그는 방식
• 침실용: 열쇠로 잠그는 방식

상세사이즈

설치방법

타공규격

1. 레버 몸체 Ø54mm
2. 레버 몸체 Ø25mm
3. 문고리 사이 레버 중심까지의 거리 60mm

그림과 같이 레버(lever)가 설치될 문에 레버 몸체와 래치(latch)가 설치될 위치를 잡아 타공합니다.

1. 타공된 구멍에 잠금핀(Button Pin) 또는 구멍이 문의 안쪽으로 향하도록 하여 래치를 삽입합니다.
2. 문의 여닫힘 방향을 확인한 후 래치를 회전시켜 래치의 경사면이 닫히는 방향으로 향하게 합니다. 삽입 후 나사(M4×35) 2개로 래치를 실크프레임에 고정합니다.
3. 고정된 래치의 사각봉을 문의 닫히는 방향에서 삽입합니다. 사각봉 결합 시 OUT 방향이 바깥으로 향해야 합니다.
4. 레버의 바깥쪽 축을 사각봉 중심에 맞추어 안쪽으로 밀어 넣고, 안쪽 부분은 사각봉 중심에 맞도록 바깥쪽으로 밀어 넣어 내부 나사가 일치되도록 조립합니다.
5. 문 내부에서 몸체 조립나사(M5×45)로 레버 내외부를 결합하고, 잠금래치의 잠금 나사구멍에 맞추어 시계방향으로 강하게 회전시켜 설치를 완성합니다.

상품설명
