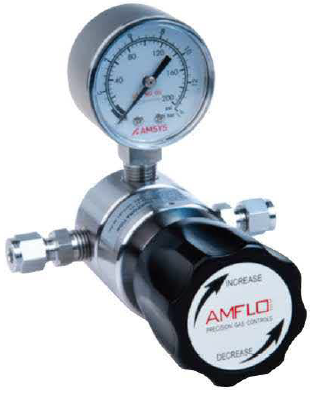

AMFLO R16 Series Single-Stage Low Flow Regulator

정밀 가스 제어용 1단 저유량 레귤레이터

AMFLO R16 시리즈는 정교한 감압 기술이 적용되어 불활성, 가연성, 산화성 가스 등 다양한 환경에서 안정적인 가스 공급을 보장합니다.

---

💎 주요 특징 (Features)

• 범용성: 불활성 가스부터 가연성, 산화성 가스 및 혼합 가스까지 폭넓게 대응
• 안정적인 감압: 1단 압력 완화 설계(Single-stage pressure relief design)로 일정한 출력을 유지
• 청정 설계: 통합 메쉬 필터 및 이중 레이어 필터 장착으로 내부 오염 최소화
• 편의성: 내부 퍼지(Purge)가 쉬운 구조 및 패널/브라켓 장착 지원

---

🛠 구성 재질 (Materials of Construction)

• Body: SS316L 또는 크롬 도금 황동 (Chrome-plated Brass)
• Bonnet: SS304 또는 크롬 도금 황동 (Chrome-plated Brass)
• Valve Seat: PTFE, PCTFE, PEEK 중 선택 가능
• Diaphragm: SS316L 또는 HASTELLOY® C-22

---

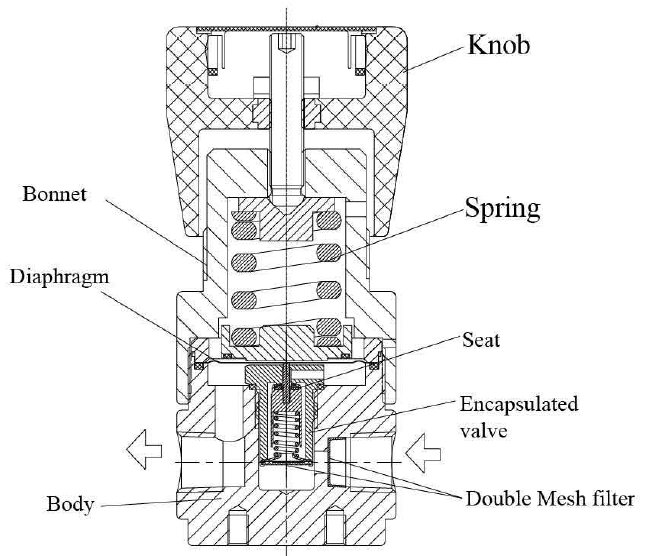

🔍 내부 구조 (Internal Structure)

정밀하고 안전한 가스 제어를 위한 최적화된 내부 설계를 자랑합니다.

• 주요 구성품: 손잡이(Knob), 보닛(Bonnet), 다이어프램(Diaphragm), 스프링(Spring), 시트(Seat), 캡슐형 밸브(Encapsulated valve), 바디(Body), 이중 메쉬 필터(Double Mesh filter)


---

📊 기술 사양 (Specifications)

항목	세부 사양
최대 입구 압력 (Max Inlet)	3000 psig
출구 압력 범위 (Outlet)	0~25 / 50 / 100 / 250 / 500 psig
보증 압력 (Proof Pressure)	최대 입구 압력의 1.5배
작동 온도 (Temperature)	-40°C ~ +74°C (-40°F ~ +165°F)
누설률 (Leak Rate)	2 × 10⁻⁸ atm cc/sec He
유량 계수 (Cv)	0.08 / 0.15
무게 (Weight)	약 0.9 kg

---

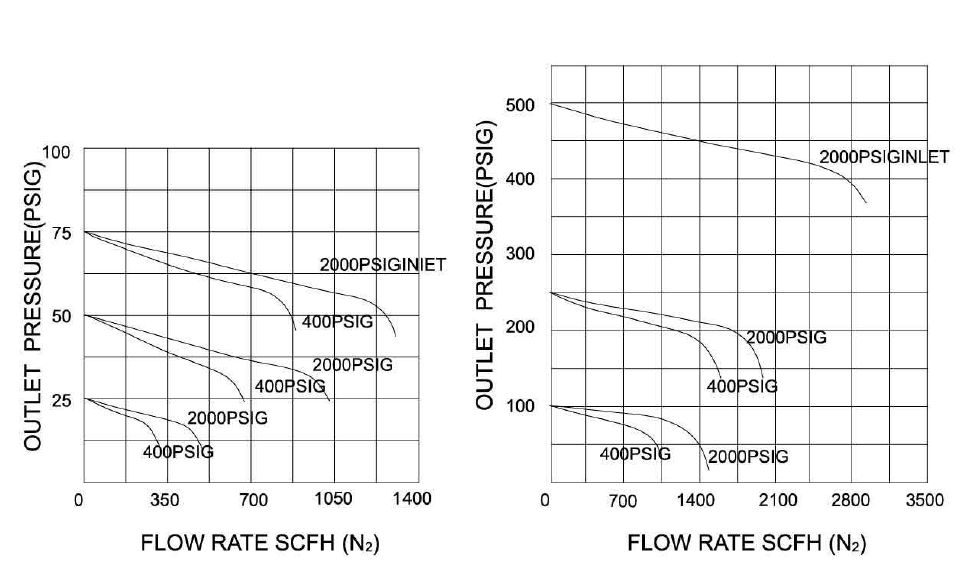

📈 유량 데이터 (Flow Data)

질소(N₂) 가스 기준, 다양한 입구 압력 조건(500, 1000, 2000, 3000 PSIG)에서 유량(SCFH)에 따른 출구 압력(PSIG) 변화를 안정적으로 제어합니다.

---

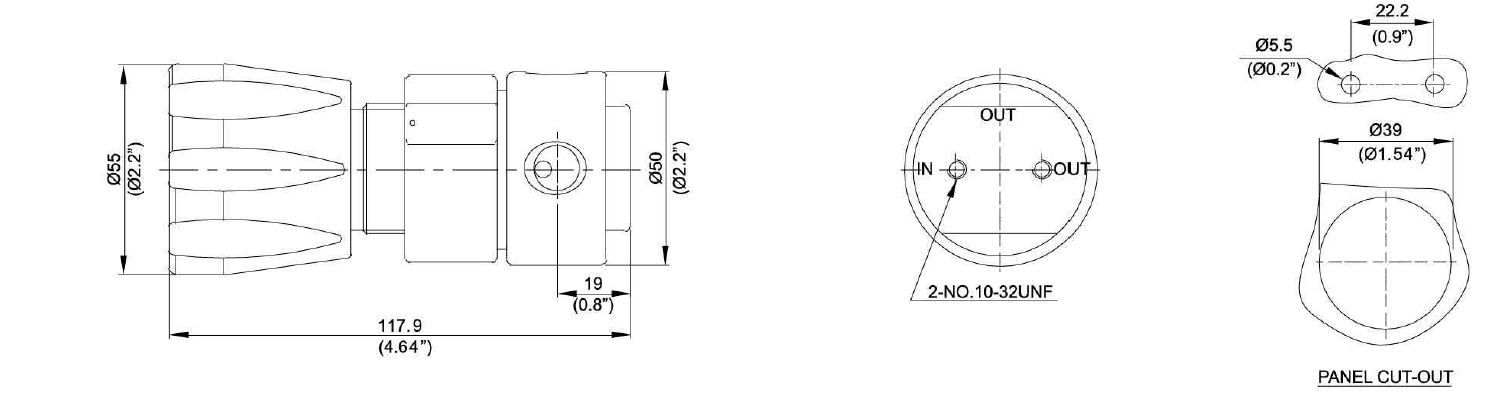

📐 치수 (Dimensions)

• 전체 높이: 약 112 mm (4.41")
• 외경 넓이: 55 mm (2.17")
• 패널 컷아웃(Panel Cut-out): Φ35.5 mm (1.40")

---

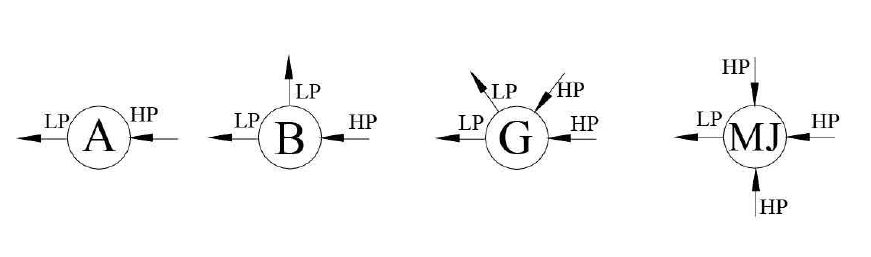

🔀 포트 구성 (Porting Configuration)

사용자의 배관 및 시스템 설계에 맞춰 고압(HP)과 저압(LP) 포트 방향을 다양하게 선택할 수 있습니다.

• 지원 타입: A, B, G, M 타입 등

---

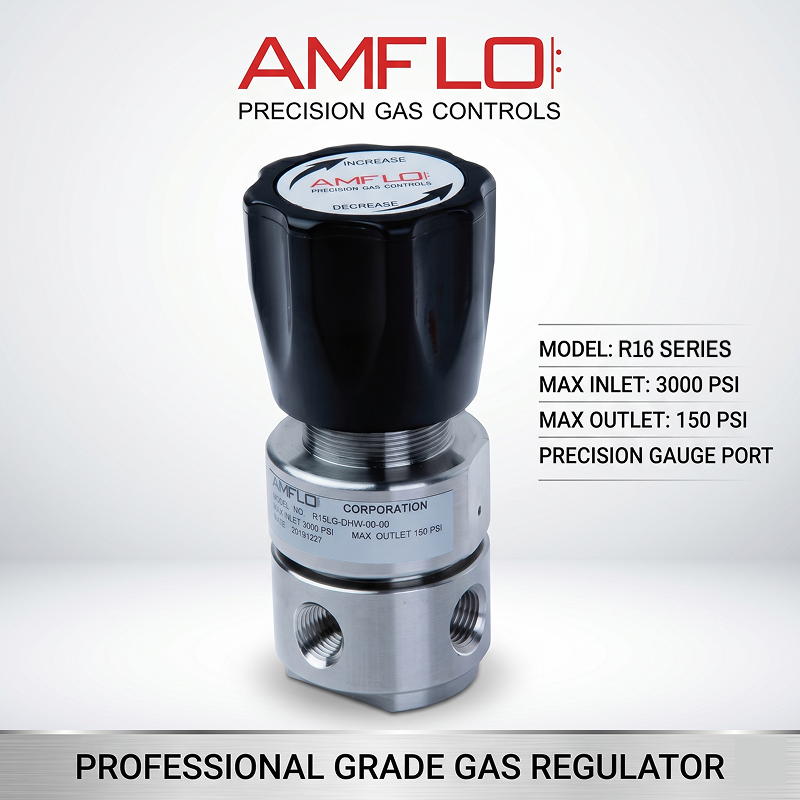

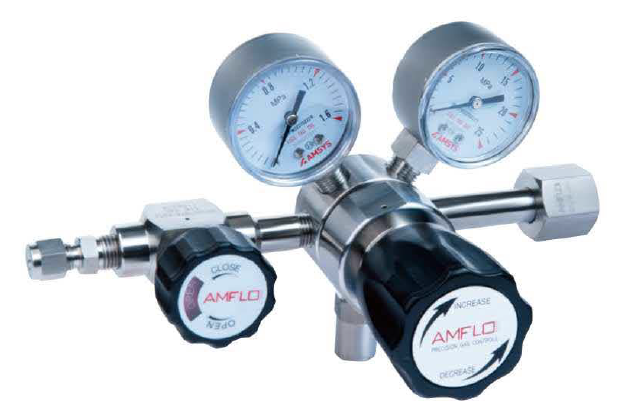

💡 응용/개발 모델 (Product Development Exhibition)

고객의 요구사항에 맞춰 다양한 포트 방향, 게이지, 밸브 옵션을 결합한 맞춤형 구성 예시입니다.

• R16LM-DHG-52-11-DR

• R16LB-FHP-1-11

---

📝 주문 정보 (Ordering Information)

모델 구성 예시: R16-L-A-D-F-G-00-00-P

1. Series: R16
2. Body Materials: L (SS316L), B (Brass)
3. Body Ports: A, B, G, M 등 포트 구성 선택
4. Inlet Pressure: D (3000 psi), E (2000 psi), G (1000 psi) 등
5. Outlet Pressure: F (0-250 psi), G (0-100 psi), L (0-25 psi) 등
6. Gauge: G (MPa), P (psi/bar), W (No Gauge)
7. Inlet/Outlet Connection: 00 (1/4" NPT(F)), 10 (1/4" Tube) 등 다양한 피팅 지원
8. Options: P (Panel Mount), R (Relief Valve), V (Diaphragm Valve) 등

Series	Body Materials	Body Ports	Inlet Pressure	Outlet Pressure	Gauge	Inlet Connection	Outlet Connection	Options
R16	L: SS316L	A	D: 3000 psig	F: 0-500 psig	G: MPa	00: 1/4" NPT (F)	00: 1/4" NPT (F)	P: Panel mount
	B: Chrome-plated Brass	B	X: 2200 psig	G: 0-250 psig	P: psi/bar	01: 1/4" NPT (M)	01: 1/4" NPT (M)	R: Relief Valve
		G	E: 1500 psig	I: 0-100 psig	W: No gauge	23: CGA330	10: 1/8" Tube Fitting	N: Needle Valve
		MJ	F: 500 psig	K: 0-50 psig		24: CGA350	11: 1/4" Tube Fitting	D: Diaphragm Valve
		Other options available		L: 0-25 psig M: 0-15 psig		27: CGA580 28: CGA660 30: CGA590	12: 3/8" Tube Fitting 15: 6mm Tube Fitting 16: 8mm Tube Fitting	H: Hastelloy Diaphragm
						52: G5/8"-RH (F) 63: W21.8-14RH (F) 64: W21.8-14LH (F) Other options available	17: 10mm Tube Fitting 18: 12mm Tube Fitting 74: M8×1mm Connector Other options available

---
