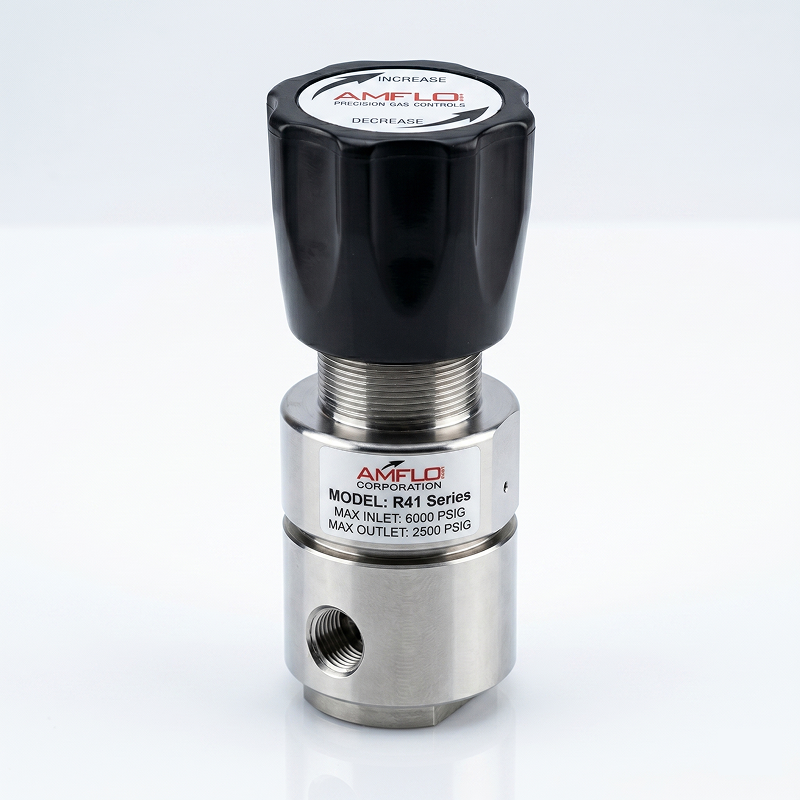

AMFLO R41 Series High Pressure Regulator

정밀 가스 제어용 고압 레귤레이터

AMFLO R41 시리즈는 피스톤 감압 구조를 채택하여 고압 가스 환경에서도 변함없이 안정적이고 정밀한 가스 공급을 보장합니다.

---

💎 주요 특징 (Features)

• 고압 특화 설계: 피스톤 감압 구조(Piston pressure reducing structure)를 적용하여 고압 제어에 탁월
• 표준 포트: 범용적인 바디 나사산 규격 1/4" NPT(F) 지원
• 불순물 차단: 이중 레이어 필터링 스크린(Dual layer filtering screen) 장착으로 내부 오염 방지
• 설치 편의성: 패널(Panel) 및 브라켓(Bracket) 마운트 설치 지원

---

🛠 구성 재질 (Materials of Construction)

• Body: SS316L 또는 크롬 도금 황동 (Chrome-plated Brass)
• Bonnet: SS304 또는 크롬 도금 황동 (Chrome-plated Brass)
• Valve Seat: PCTFE, PEEK 중 선택 가능
• O-ring: Viton® (바이톤)

---

🔍 내부 구조 (Internal Structure)

고압 환경에서도 견딜 수 있는 견고한 피스톤 및 다이어프램 구조를 갖추고 있습니다.

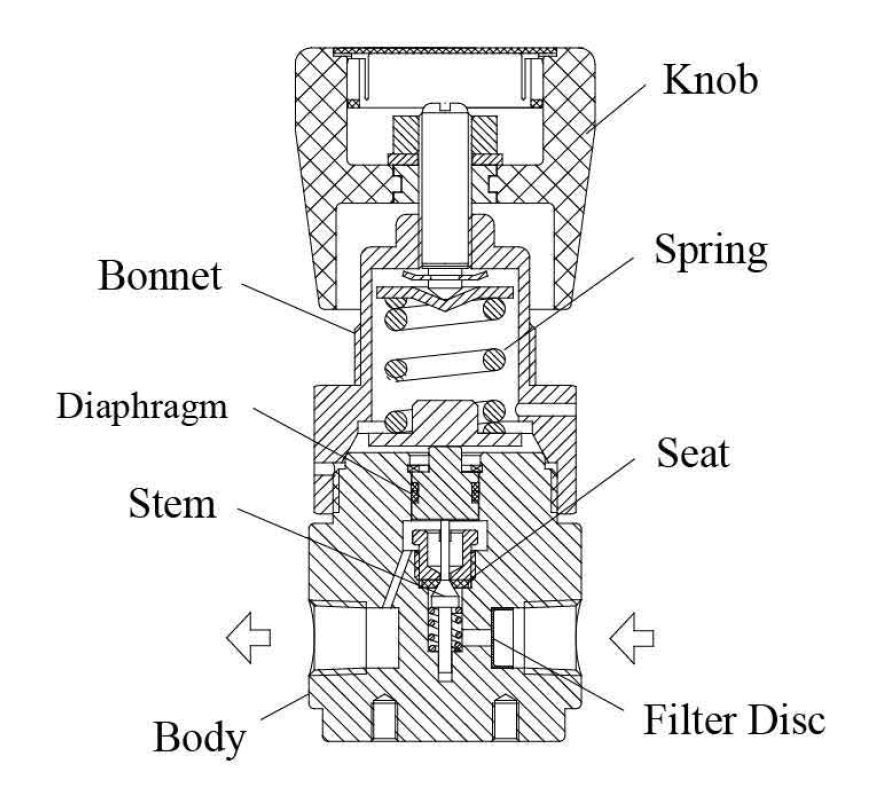

• 주요 구성품: 손잡이(Knob), 스프링(Spring), 보닛(Bonnet), 다이어프램(Diaphragm), 스템(Stem), 시트(Seat), 바디(Body), 필터 디스크(Filter Disc)

---

📊 기술 사양 (Specifications)

항목	세부 사양
최대 입구 압력 (Max Inlet)	6000 psig
출구 압력 범위 (Outlet)	0-250 / 0~500 / 0-1500 / 0-2500 psig
보증 압력 (Proof Pressure)	최대 입력 압력의 1.5배
작동 온도 (Temperature)	-40°C ~ +74°C (-40°F ~ +165°F)
누설률 (Leak Rate)	거품 테스트 (Foam test) 진행
유량 계수 (Cv)	0.06
무게 (Weight)	약 1.1 kg

---

📈 유량 데이터 (Flow Data)

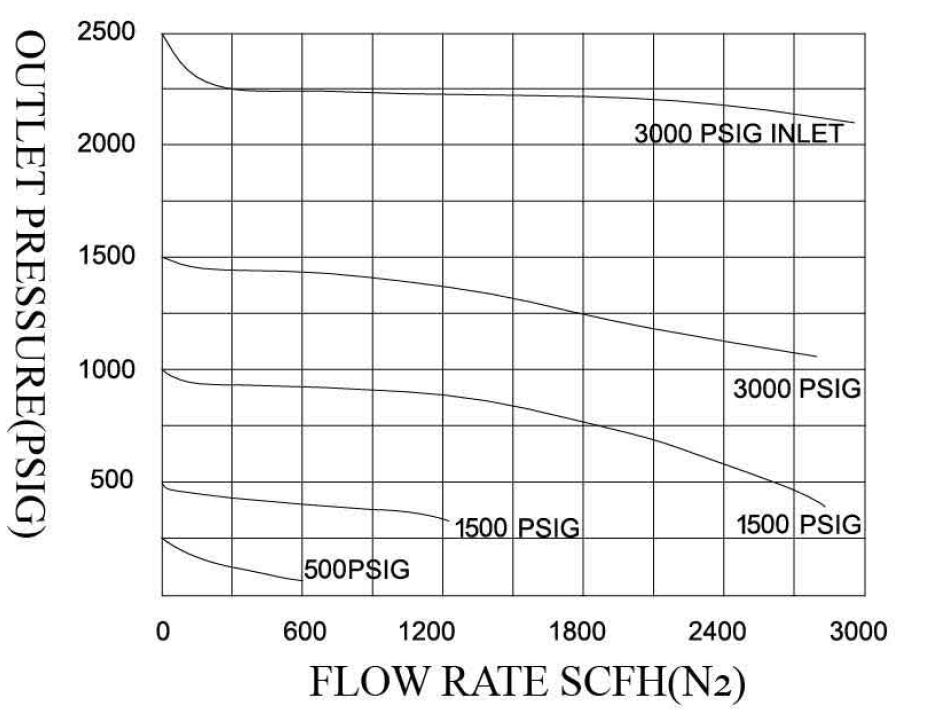

질소(N₂) 가스 기준, 고압(500, 1000, 3000, 6000 PSIG) 입구 압력 조건에서 유량(SCFH)에 따른 출구 압력(PSIG) 변화를 안정적으로 제어합니다.

---

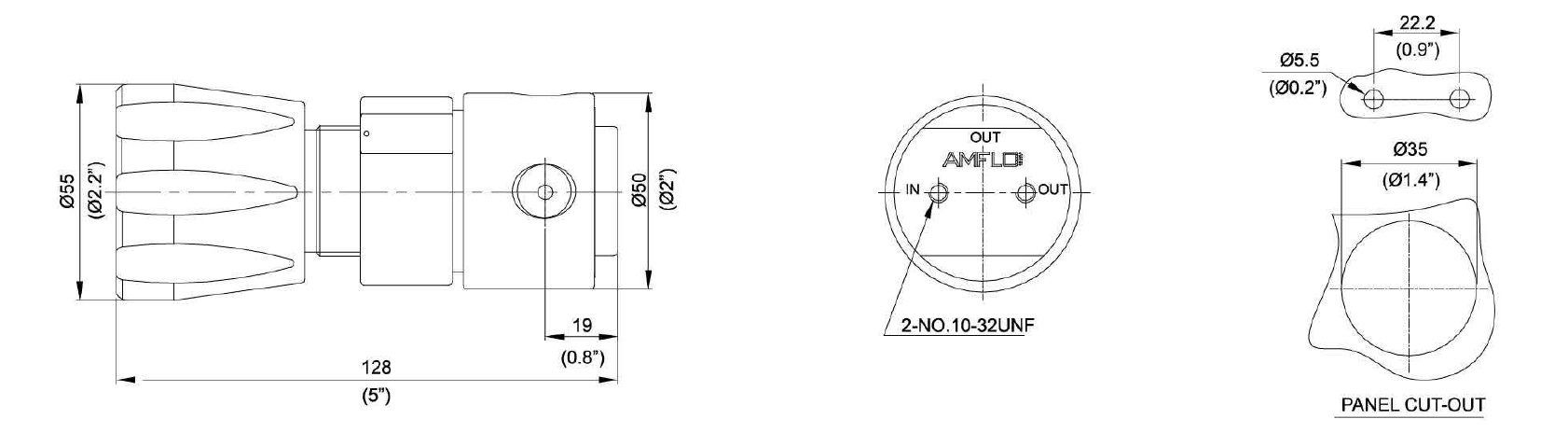

📐 치수 (Dimensions)

• 전체 높이: 약 126 mm (4.96")
• 외경 넓이: 55 mm (2.17")
• 패널 컷아웃(Panel Cut-out): Φ35.5 mm (1.40")

---

🔀 포트 구성 (Porting Configuration)

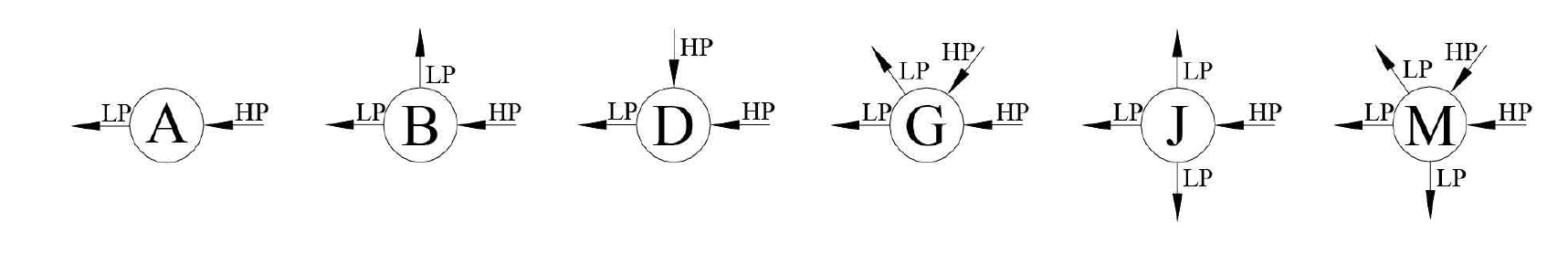

사용자의 배관 및 시스템 설계에 맞춰 고압(HP)과 저압(LP) 포트 방향을 다양하게 구성할 수 있습니다.

• 지원 타입: A, B, D, G, J, M 타입

---

💡 응용/개발 모델 (Product Development Exhibition)

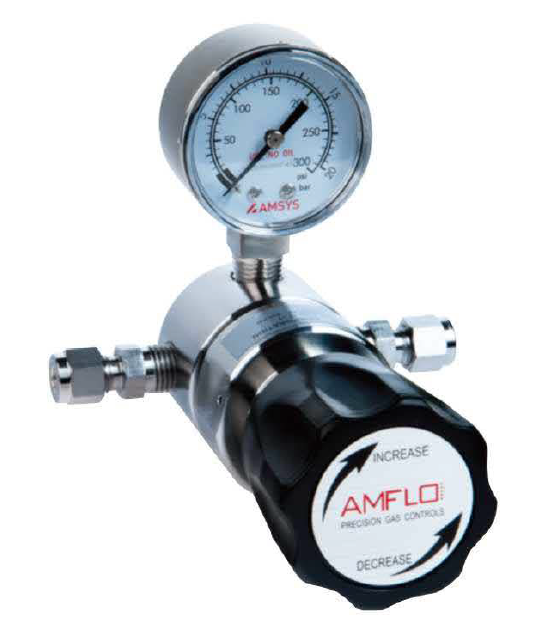

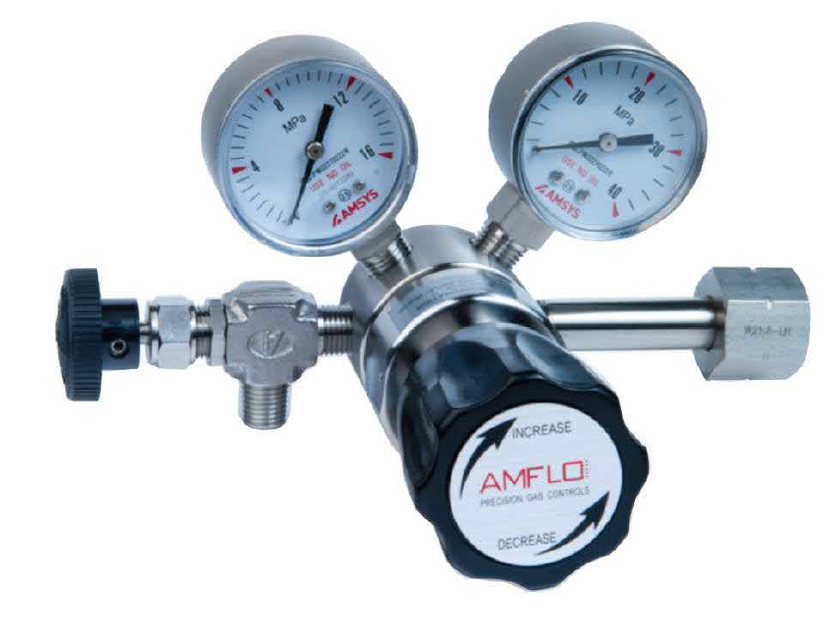

고객의 요구사항에 맞춰 게이지 및 밸브 옵션을 결합한 맞춤형 구성 예시입니다.

• R41L-DGP-11-11

• R41LG-CEG-63-01-N

---

📝 주문 정보 (Ordering Information)

모델 구성 예시: R41-L-A-B-D-G-00-00-P

1. Series: R41
2. Body Materials: L (SS316L), B (Chrome-plated Brass)
3. Body Ports: A, B, D, G, J, M
4. Inlet Pressure: B (6000 psig), C (3000 psig), D (1500 psig)
5. Outlet Pressure: D (0-2500 psig), F (0-500 psig), E (0-1500 psig), H (0-250 psig)
6. Gauge: G (MPa), P (psi/bar), W (No gauge)
7. Inlet/Outlet Connection: 00 (1/4" NPT(F)), 01 (1/4" NPT(M)), 10 (1/4" Tube) 등 다양한 피팅 지원
8. Options: P (Panel mount), R (Relief Valve), N (Needle Valve)

Series	Body Materials	Body Ports	Inlet Pressure	Outlet Pressure	Gauge	Inlet Connection	Outlet Connection	Options
R41	L: SS316L	A	B: 6000 psig	D: 0 - 2500 psig	G: MPa	00: 1/4" NPT (F)	00: 1/4" NPT (F)	P: Panel mount
	B: Chrome-plated Brass	B	D: 3000 psig	E: 0 - 1500 psig	P: psi/bar	01: 1/4" NPT (M)	01: 1/4" NPT (M)	D: Diaphragm Valve
		D	X: 2200 psig	F: 0 - 500 psig	W: No gauge	10: 1/8" Tube Fitting	10: 1/8" Tube Fitting	N: Needle Valve
		G		G: 0 - 250 psig		11: 1/4" Tube Fitting	11: 1/4" Tube Fitting
		J				12: 3/8" Tube Fitting	12: 3/8" Tube Fitting
		M				15: 6mm Tube Fitting 16: 8mm Tube Fitting Other options available	15: 6mm Tube Fitting 16: 8mm Tube Fitting Other options available

---
