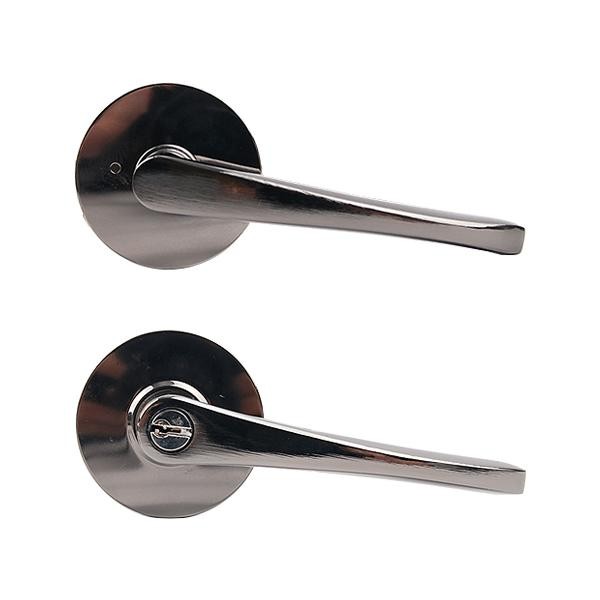

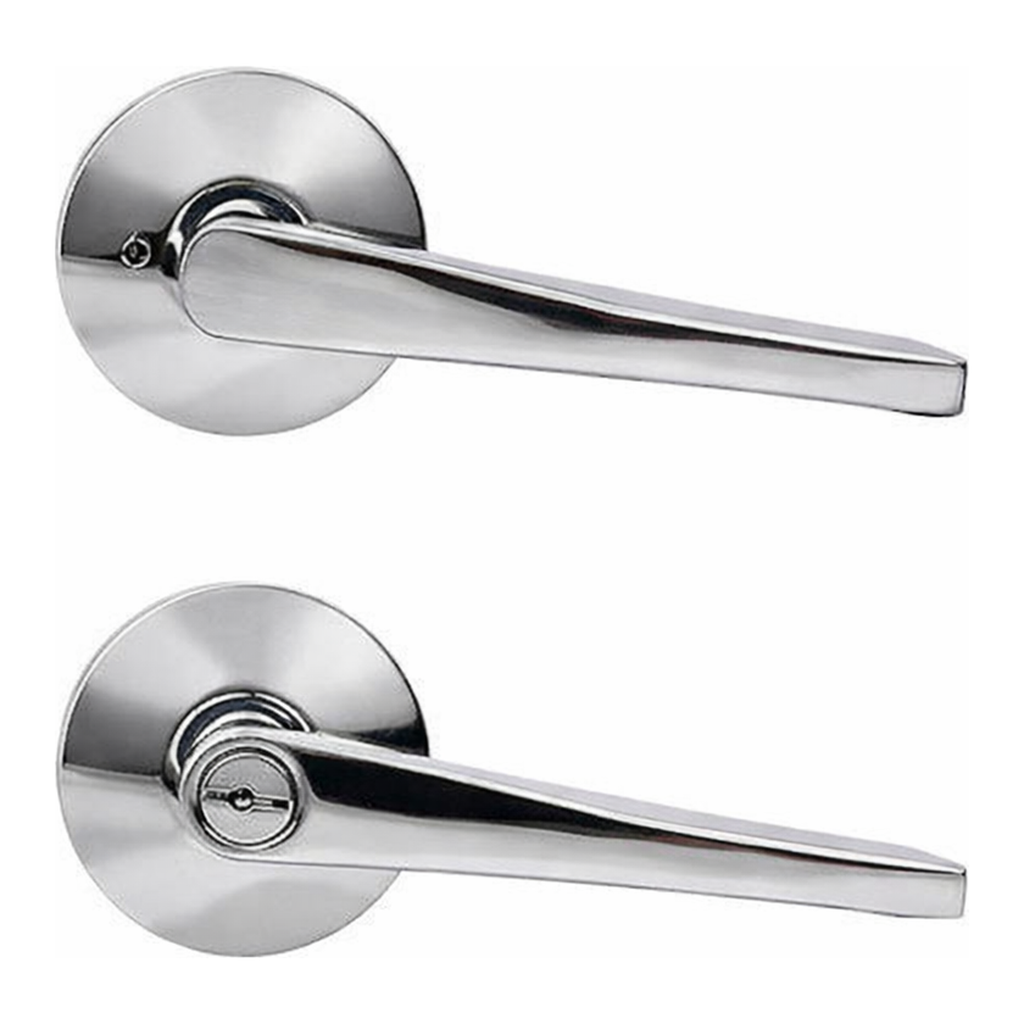

OFFICENEX [업체직송상품](CH)*방문손잡이/레바/모닝/147/침실/EB

상품 한눈에 보기

욕실용과 침실용으로 선택 가능한 방문손잡이 레버형 제품. 아연합금 재질로 내구성이 우수하며 EB 색상으로 고급스러운 인테리어 연출 가능. 백셋 60mm, 문두께 34~45mm에 적합. 설치가 간편하고 잠금 방식 선택 가능.

카탈로그

1개 옵션

회원가입 없이 바로 구매하세요

가입하지 않아도 비회원가로 구매하실 수 있습니다.

카탈로그 번호 · 상품 설명출고판매가담기

OFFICENEX [업체직송상품](CH)*방문손잡이/레바/모닝/147/침실/EB판매 단위 ea

재고보유재고보유

30,900원VAT 포함 33,990원

재고문의·견적요청 옵션은 실시간 상담으로 납기를 확인해 드립니다 · 연구비 카드 결제 가능

그림과 같이 레버(lever)가 설치될 문의 레버 몸체와 래치(latch)가 설치될 위치를 잡아 타공합니다.

래치 삽입
타공된 구멍에 래치의 잠금핀(Button Pin) 나사 구멍이 문의 안쪽으로 향하게 하여 래치를 삽입합니다.
래치 방향 고정
문의 여닫힘 방향을 확인한 후 래치를 회전시켜 래치의 경사면이 닫히는 방향으로 향하게 합니다.
‘삼각홈 형식머리 나사(S×30)’로 래치몸을 실속드라이버로 고정합니다.
사각봉 결합
고정된 래치에 사각봉을 문의 여는 방향에서 닫히는 방향으로 삽입합니다.
사각봉의 OUT 방향이 바깥으로 향해야 합니다.
레버 조립
레버의 바깥쪽 축을 사각봉 중심에 맞추어 안쪽으로 밀어 넣습니다.
안쪽 레버를 바깥쪽으로 밀어 내부나사가 일치되도록 조립합니다.
조립 완료
문 내부에서 몸체 조립나사(M5×45)를 이용해 내외부 레버를 완전히 결합합니다.
나사가 시계방향으로 돌아가지 않을 때까지 강하게 죄어 설치를 완성합니다.
