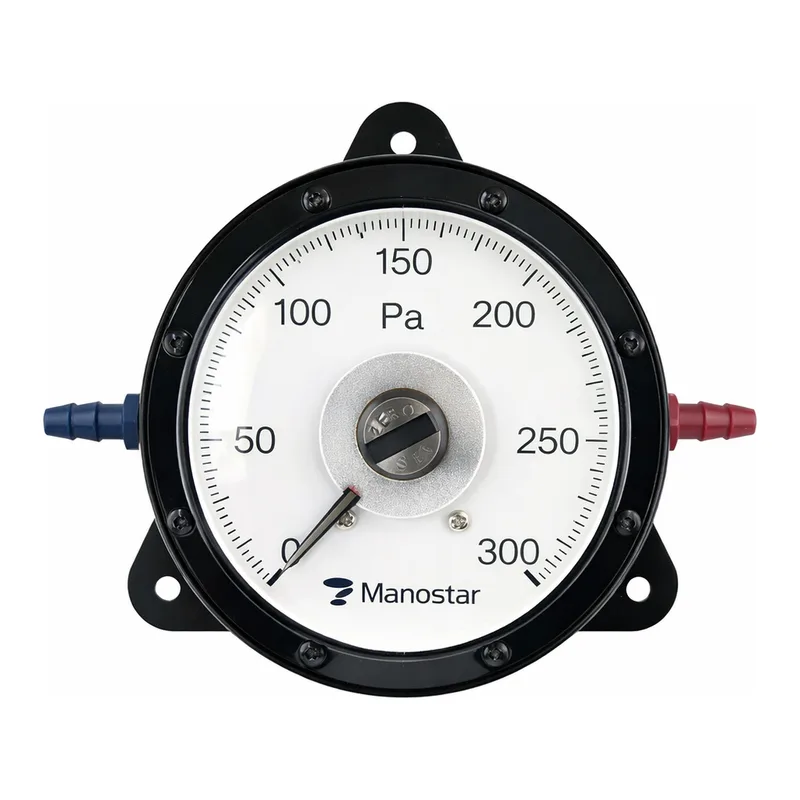

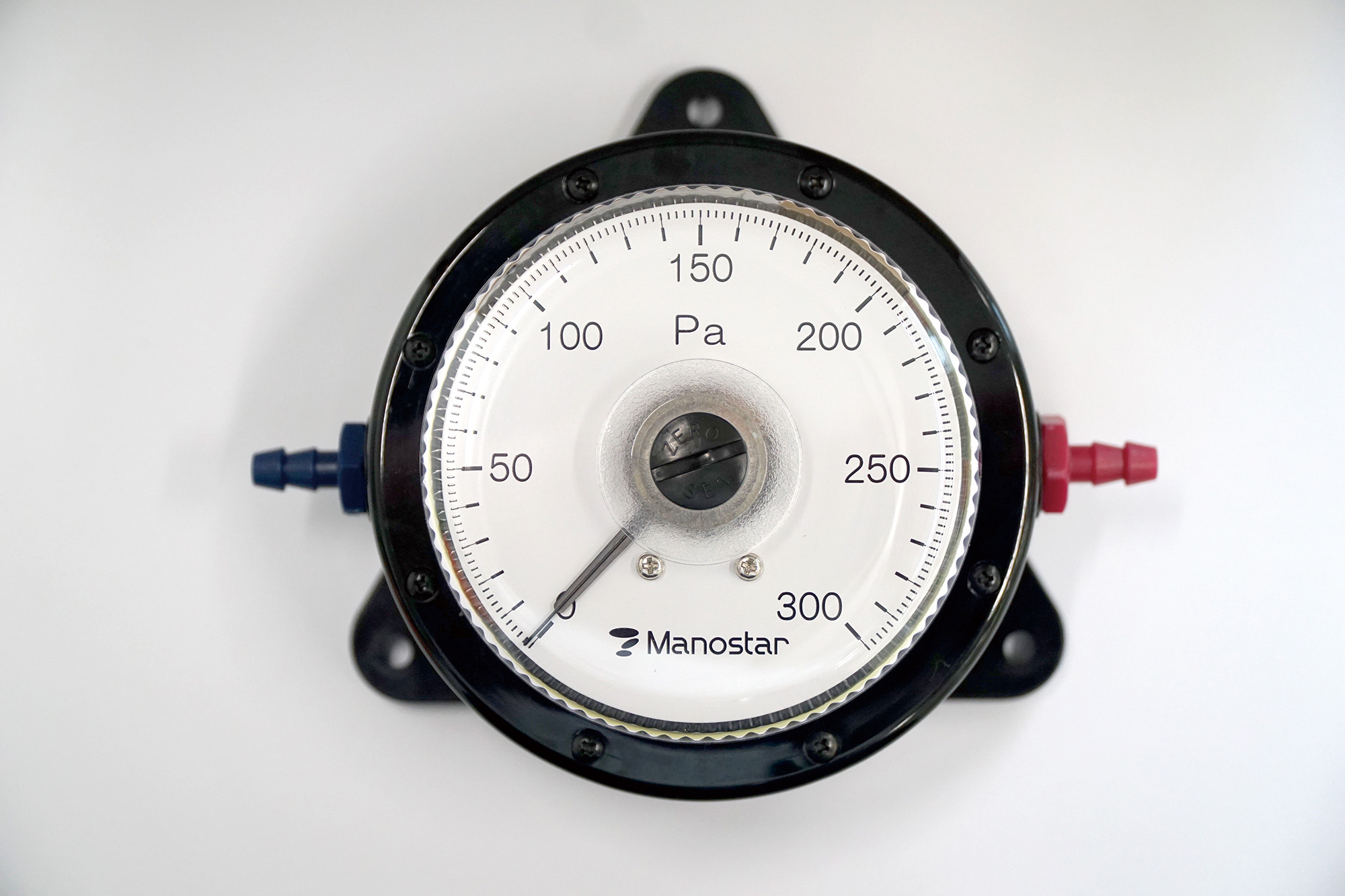

AS ONE MANOSTAR Gauge(High Performance Fine Differencial Pressure Gauge), 마노스타 게이지(고성능 미차압계)

[특징]

● 읽기 쉬운 지침 회전 각도 270˚의 광각도 눈금이 붙어 있습니다.
● 히스테리시스가 적은(정도 오차내) 고성능 다이어프램입니다.
● 극성전환을 간단하게 할 수 있는 접속용 호스니플을 쓰고 있습니다.

<간이 피토관>
● 실내 등의 정지 공기압 측정용. 풍량, 풍속(동압) 측정 시 풍속 1m/s 이하의 정압 측정용입니다.

<정압관>
● 풍량, 풍속(동압) 측정 시 풍속 1m/s 이상의 풍속이 있을 경우의 정압 측정용, 관내압 측정용입니다.

[사양]

● 정밀도(at 20℃) : 1-750-08·09 / ±5%FS,
1-750-10·21·22 / ±2.5%FS,
1-750-01 ~ -07 / ±1.5%FS,
● 압력 측정 방식 : 차압식
● 엘리먼트 방식 : 격막 방식(실리콘 고무)
● 중량 : 약 270g
● 눈금 방식 : 270˚광각 지시(눈금 길이 170㎜)
● 호스니플 극성 : 고압측 붉은 색 및 저압측 청색의 호스니플을 교체함에 따라, 극성을 좌우 마음대로 뒷면 배관도 가능
● 사용 주위 온도 : -10+50℃(단 결빙하지 않을 것)
● 사용 주변 습도 : 90%RH이하
● 계기 본체 내압 : 약 0.2MPa
● 내진동 : 510㎐, 10㎜, 10~50㎐, 가속도 전진폭 39m/s2(3축방향 각 2 h)
● 내충격 : 100m/s2(3축방향 각 6회)
● 적용 가스체 : 공기 및 비부식성 가스
● 접속구 : 폴리아세탈 수지제 호스 니플(외경φ7㎜)

<간이 피토관>
● 관 직경 × 길이 : VT6-110 / Φ6 × 110mm, VT4-40 / Φ3 × 40mm
● 홀 직경 : VT6-110 / Φ10.5mm, VT6-40 / Φ6.5mm
● 접속구(호스니플) : VT6-110 / 외경Φ7mm, VT4-40 / 외경Φ5.5mm

<정압관>
● 관 직경 × 길이 : VT6-170 / Φ6 × 170mm, VT4-100 / Φ3 × 100mm
● 홀 직경 : VT6-170 / Φ10.5mm, VT6-100 / Φ6.5mm
● 접속구(호스니플) : VT6-170 / 외경Φ7mm, VT4-100 / 외경Φ5.5mm
