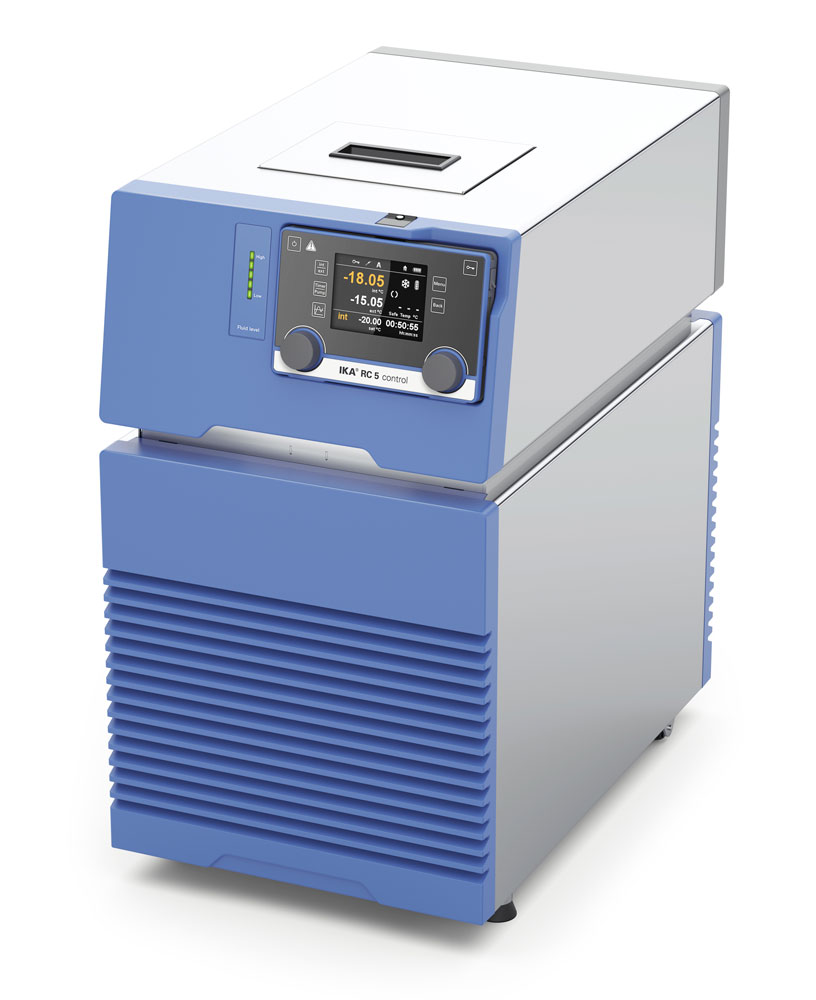

RC 5 control
최대 -30°C까지 사용 가능한 파워풀한 냉각 써큘레이터.
에너지 효율이 우수한 냉각 장치는 친환경 냉매로 작동되고 높은 출력밀도에 도달합니다. 그 결과 상대적으로 작은 공간을 차지합니다.
속도제어 PEEK 펌프는 최대 압력과 흐름성을 연속적 및 간적적으로 가능케 합니다. PT100 온도센서가 기본적으로 포함되어 있으며, 약 ± 0,1 K의 우수한 온도 안정성으로 인해 RC 5는 정교한 어플리케이션에 사용될 수 있습니다._x000D_
실험자는 무선 컨트롤러(WiCo)로 인하여 실험실 어디에서든 RC 5 control을 안전하고 편리하게 사용할 수 있습니다. 프로세스는 10단계/10개의 프로그래밍을 통하여 자동화 및 간소화가 가능합니다._x000D_
분리형 고성능의 7L 수조에는 호퍼와 배수가 통합되어 있어 열 유체의 안전하고 깨끗한 취급이 가능합니다. 호스를 연결하여 수조를 비울수 있으므로, 사용자는 열매체에 직접 접촉 되지 않아도 됩니다. 전면의 커버를 열어 냉각기의 에어필터를 쉽게 청소 할 수 있습니다.
_x000D_
주요 특징- 1400 W cooling capacity의 속도조절 가능 냉각장치(@20°C)
- 자연열유체 R290
- 최대 -30°C 까지의 냉각 가능
- 80°C까지의 작동 온도 범위 확장
- ± 0,1K 의 우수한 온도 안정성(@-10°C)
- PEEK의 재질로 제작된 속도조절 펌프: (0.5 bar; 22l/min)
- 디지털 수위 표시기
Control 기기의 특징:_x000D_
- 구동 모드 D (확인 모드)
- 설정 온도 도달 신호
- 타이머/카운터
- 가스배출 기능
호환:_x000D_
- PT 100 외부온도센서 연결 소켓(액세서리: PT100.30; Lemo 커넥터)
- 마그네틱 벨브 연결 포트 (Mulit IO)
- 알람 커넥터 (Multi IO)
- 대기접점 입력 커넥터 (Multi IO)
- RS 232 및 USB
기본 구성 품목
- RC 5 control
- PT 100.30 온도 센서
- Hose olive NW 8 (2 개)
- Hose olive NW 12 (2 개)
- WH10 WiCo Holder
- OS 1.0 power supply (for WiCo)
- USB Cable - USB A to Micro-B, 2 m
- USB 2.0 cable Micro A – Micro B
기술 데이터
|
|
| 기기 유형 |
냉각된 순환기 |
| Cooling agent |
R290 |
| Cooling agent quantity |
90 g |
| 최대 냉각 압력 |
21 bar |
| 냉각 용량 (@20°C) |
1400 W |
| 냉각 용량 (@10°C) |
1200 W |
| 냉각 용량 (@0°C) |
950 W |
| 냉각 용량 (@-10°C) |
650 W |
| 냉각 용량 (@-20°C) |
450 W |
| 냉각능력 (@-30°C) |
200 W |
| 최소 가동 온도 |
-30 - 실내 온도 °C |
| 최소 작동 온도 |
-30 °C |
| 최대 작동 온도 (외부 가열 포함) |
80 °C |
| 온도 표시 |
예 |
| 온도 제어 |
PID |
| 가동 온도 센서 |
PT 100 |
| 가동 온도 표시 |
TFT |
| 온도 불변성 DIN 12876 |
±0.1 K |
| 외부 온도 센서 연결 |
PT 100 |
| 디스플레이 해상도 |
0.01 K |
| 외부 온도를 이용한 작업 표시 |
예 |
| 시각적 경고 기능 |
예 |
| 청각적 경고 기능 |
예 |
| 과잉 온도 경고 기능 |
예 |
| 서브레벨 보호 |
예 |
| 용기 용량 |
5.0 - 7.0 l |
| 펌프 유형 |
압력/흡입 펌프 |
| 조정 가능 펌프 용량 |
예 |
| 최대 펌프 압력 (0리터 방출 흐름) |
0.61 bar |
| 압력 펌프 (흡입측) (0 리터 유량) |
0.45 bar |
| 최대 펌프 압력 (0 bar 배압) |
31 l/min |
| Pump connection |
M16x1 |
| 교정 옵션 |
예 |
| 기술 제이터는 표준에 따릅니다 |
DIN 12876 |
| 허용 온 (ON) 타임 |
100 % |
| Multi-Interface |
예 |
| 출력 알람 (비전위 접촉) 최대. |
30 V AC/DC |
| 출력 알람 (비전위 접촉) 최대. |
1 A |
| 솔레노이드 밸브 배출 |
24 VDC |
| 솔레노이드 밸브 배출 최대. |
0.8 A |
| 입력 대기 |
5 VDC |
| 소음 수위 |
61 dB(A) |
| 치수 (W x H x D) |
310 x 546 x 490 mm |
| 무게 |
37.5 kg |
| 허용 주위 온도 |
5 - 32 °C |
| 허용 상대 수분 |
80 % |
| DIN EN 60528에 의거한 보호 등급 |
IP 21 |
| RS 232 인터페이스 |
예 |
| USB 인터페이스 |
예 |
| 전압 |
230 V |
| 주파수 |
50/60 Hz |
| 입력 전력 |
1100 W |
