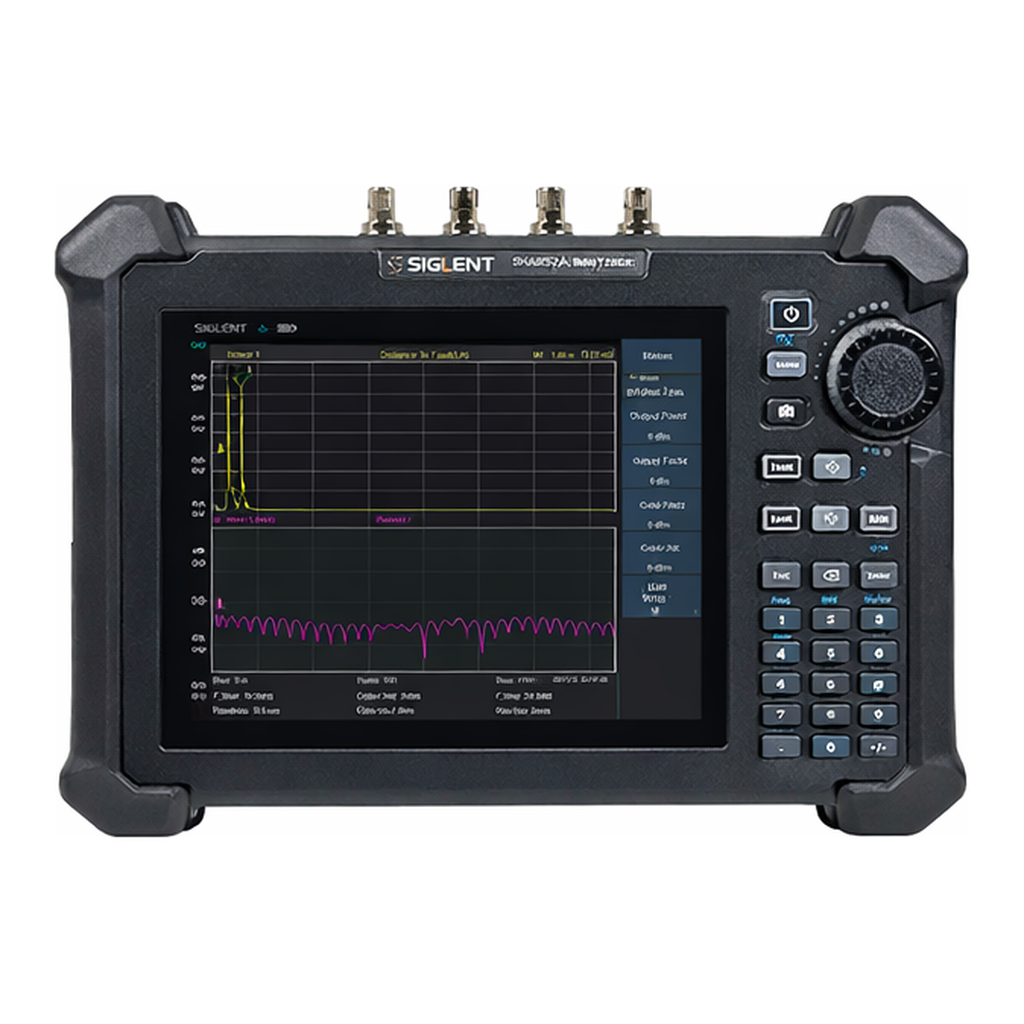

SIGLENT 시글런트 휴대용 스펙트럼&네트워크 아날라이저 SHA852A

##

카다로그 & 매뉴얼

Datasheet Manual

* 이미지는 참조용으로만 사용하십시오. 제품사양을 참조하세요.

휴대용 스펙트럼 분석기, 케이블 및 안테나 분석기인 SIGLENT SHA800A는 이러한 현장 및 실외 RF 애플리케이션을 위한 강력하고 유용한 장비입니다.
최대 7.5GHz의 주파수 범위의 분석기는 신뢰할 수 있는 자동 측정 및 다양한 작동 모드를 제공합니다.
내장된 증폭기 및 독립 신호소스, 빠른 스캐닝 속도, 고감도를 포함하는 스펙트럼 분석기는 브로드캐스트 모니터링, 채널 전력 스캐닝, 무선 간섭 위치,

전력 모니터링, 전자기 호환성 및 기타 기능을 달성할 수 있습니다.
1-path-2-port 벡터 네트워크 분석 기능을 갖춘 DC 전압 바이어스 내장 케이블 및 안테나 테스터는 TDR, VSWR, 포트 매칭 디버깅, 삽입 손실 측정,
타워 앰프 디버깅, 케이블 결함 위치, Smith 차트 등을 측정할 수 있습니다.

• 표준 SA 및 CAT 모드, VNA 모드
• 9kHz ~ 7.5GHz의 주파수 범위
• -165dBm/Hz 표시된 평균 노이즈 레벨(일반)
• -104dBc/Hz@1GHz,10kHz 오프셋 SSB 위상 노이즈(일반)
• VNA 모드에서 114dB 동적 범위(일반)
• 채널 전력, ACPR, 고조파 및 TOI 측정 옵션
• 표준 프리앰프, 8.4인치 터치스크린, 4시간 작동
• GPS 위치 및 로깅

• 스펙트럼 분석기 주파수 범위 : 9kHz~3.6GHz/7.5GHz
• 케이블 및 안테나 테스트 주파수 범위 : 100kHz ~ 7.5GHz, DTF(Distance To Fault) 및 시간 도메인 분석
• 벡터 네트워크 분석기(옵션*) 주파수 범위 : 100kHz ~ 7.5GHz, 바이어스 출력 최대 32V DC(옵션*)
• -165dBm/Hz 표시된 평균 노이즈 레벨(일반)
• -104dBc/Hz@1GHz,10kHz 오프셋 SSB 위상 노이즈(일반)
• 전체 대역폭 소스(옵션*) 및 표준 프리앰프
• 아날로그 및 디지털 신호 변조 분석 모드(옵션*)
• 폭포형 차트가 포함된 고급 측정 키트(옵션*)
• GPS 수신기 및 GPS 로깅(옵션*)
• 일반 작업 시간 4시간, 순 중량 3.2kg, 8.4인치 멀티 터치 스크린
