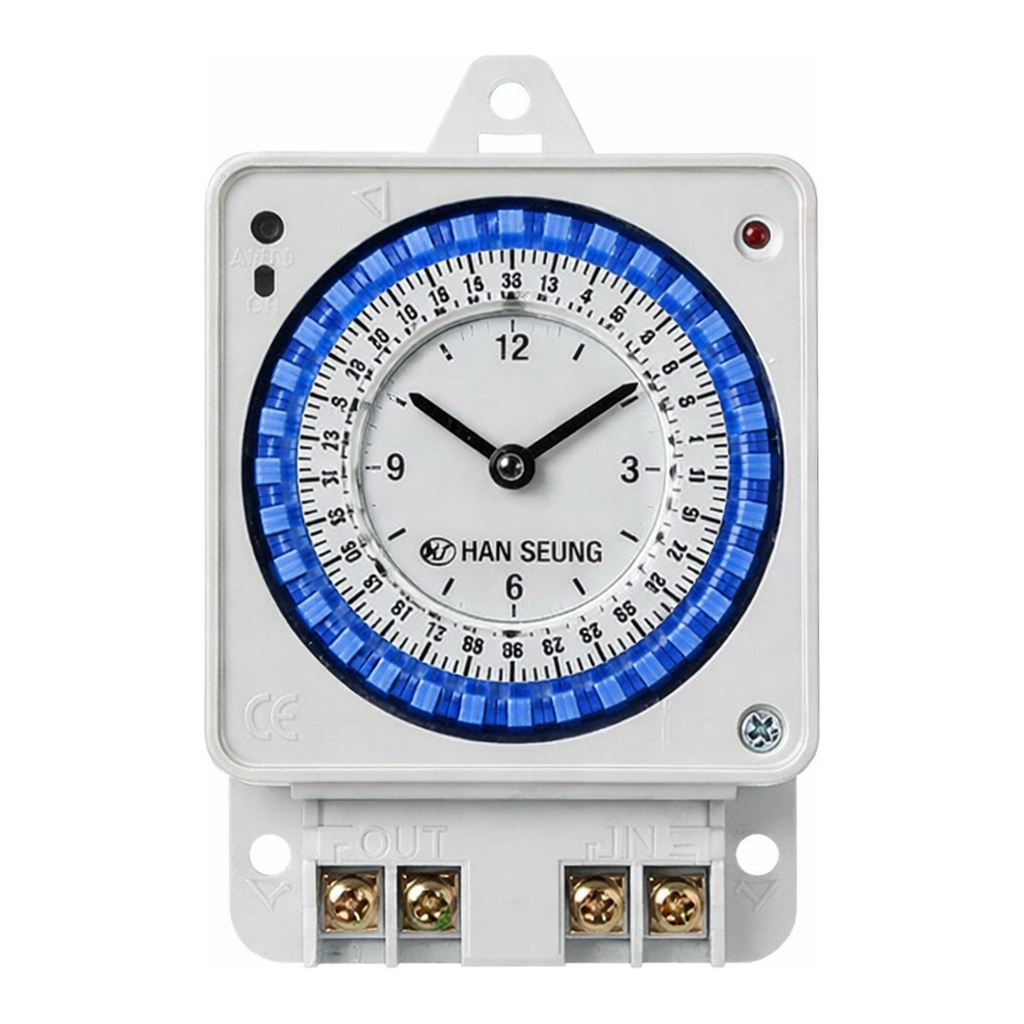

OFFICENEX [P]아날로그 타임스위치(HTS-24BS/노출형 전원출력형/16A)

OFFICENEX 아날로그 타임스위치 (HTS-24BS / 노출형 전원출력형 / 16A)

제품 개요

HTS-24BS는 전원출력형 아날로그 타임스위치로 24시간 단위 제어가 가능하며, 10분 단위의 세밀한 설정을 제공합니다. CE 및 ISO9001 인증을 받은 신뢰성 높은 제품입니다.

---

취급설명서 요약

⚠ 경고

• 타임 스위치의 정격용량에 맞게 사용하십시오.
• 정격용량 이상 사용 시 반드시 마그네트 스위치를 사용하십시오.
• 인명 및 시설에 중대한 영향을 미칠 수 있는 기기에는 사용하지 마십시오.
• 재산 피해가 우려되는 기기에는 반드시 이중회로로 안전 대책을 취하십시오.

---

설치 방법

1. HTS-24S 부착방법
   • 벽면 부착 또는 전면 고정 가능
2. HTS-24C 부착방법
   • 벽면 부착(CASE형)

---

주요 명칭 (Part Name)

• AUTO/ON 레버
• 현재시간맞춤표시
• 전원 표시 램프
• 24시 눈금판
• 조정판
• 12시 눈금판

---

시간 맞추기 및 ON/OFF 설정 방법

1. 현재시간 맞추기
   • 시침과 분침을 현재시간에 맞추고 눈금판을 회전시켜 표시합니다.
2. ON/OFF 설정
   • 눈금판의 세그먼트를 눌러 ON/OFF 시간을 설정합니다.
3. AUTO 운전 / ON 운전 모드 지원

---

품질 보증

• 제조일로부터 1년 6개월 보증

---

제품 사양

---

결선방법

• HTS-24S (일반형)
  • 일반사용
  • 마그네트 스위치(Magnet S/W) 사용 가능
• HTS-24C / HTS-24BC
  • 정전 보상형 모델 지원

---

취급 시 주의사항

1. 정격전압 및 정격용량에 맞게 사용하십시오.
2. 정격용량 초과 시 마그네트 스위치를 반드시 사용하십시오.
3. 인명·시설에 중대한 영향을 미칠 가능성이 있는 기기에는 사용하지 마십시오.
4. 재산 피해 우려 시 이중회로로 안전 대책을 취하십시오.
5. 습기·먼지·진동·충격이 없는 장소에 설치하십시오.
6. 직사광선을 피하고, 온도 -10℃~+60℃, 습도 80% 이하의 환경에서 사용하십시오.
7. 반드시 숙련된 기술자가 설치하십시오.

---

제조사 정보

(주) 한승계기

• 주소: 대구광역시 동구 효신로16길 128
• TEL: 053-745-4720
• FAX: 053-745-4726
• 웹사이트: http://www.hsa2000.co.kr

---

이미지 OCR 내용 통합

HTS-24S형 / HTS-24C형 취급설명서

CE / ISO9001 인증

⚠ 경고

• 정격용량에 맞게 사용하십시오.
• 정격용량 이상 사용 시 마그네트 스위치를 사용하십시오.
• 타임 스위치 불량으로 인한 열 및 스파크 발생 위험이 있는 기기(히터, 열선 등)에 사용하지 마십시오.
• 생명 및 재산에 영향을 미칠 수 있는 기기에는 반드시 이중회로 안전대책을 강구하십시오.

부착방법

• HTS-24S: 벽면 부착 / 전면 고정
• HTS-24C: 벽면 부착 / 전면 고정

주요 명칭

• AUTO/ON 레버
• 현재시간맞춤돌림
• 전원 표시 램프
• 24시 눈금판
• 조정핀
• 12시 눈금판

현재시간 맞추기 및 ON/OFF 프로그래밍

1. 시계방향으로 돌려 현재시간에 맞춤
2. 핀을 아래로 내리면 ON, 위로 올리면 OFF (10분 단위 설정)
3. AUTO 모드 시 자동 제어, ON 모드 시 수동 제어

품질 보증

• 제조일로부터 1년 6개월

추가 사양

• HTS-24S: FULL 충전 시 72시간 분리 가능
• HTS-24C: 정전 시에도 프로그램 유지
• 축전지 내장형 모델은 정전 시에도 설정 유지 가능
• 축전지는 일정 기간 후 교체 필요
• 60Hz 지역에서는 전용 제품 사용

결선방법

• HTS-24S: 일반부하, 마그네트 스위치 사용
• HTS-24C / HTS-24CB: 정전 보상형

주의사항

• 정격용량 준수 및 마그네트 스위치 사용
• 습기, 물, 분해, 개조 금지
• 전원 차단 후 배선 연결
• 취급설명서 숙지 후 사용

---

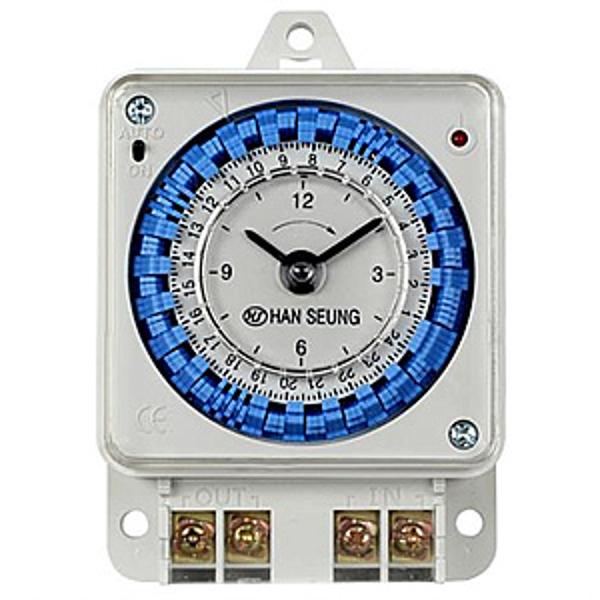

제품 이미지
