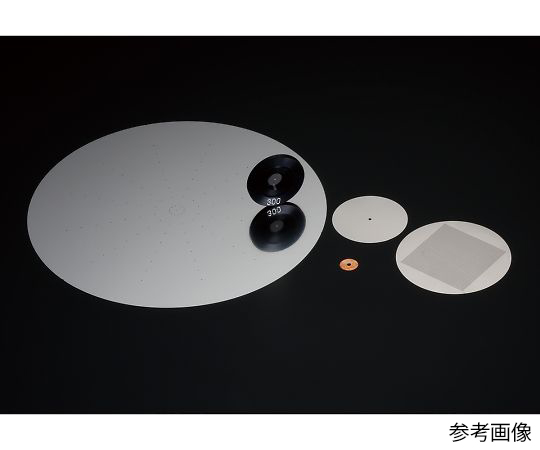

AS ONE Thin Copper Plate (with High Energy Pin Hole), 고에너지용 핀홀 동판
AI 생성AI가 생성·보정한 이미지예요. AI는 실수할 수 있으니 실제 제품과 다를 수 있어요.
1 / 2
AS ONE

AS ONE Thin Copper Plate (with High Energy Pin Hole), 고에너지용 핀홀 동판

상품 한눈에 보기

고에너지용 핀홀 동판으로 미세한 마이크론 단위 홀을 전기 주조법으로 정밀 가공. 높은 진원도와 부드러운 가장자리 제공. 금 도금된 구리 박막으로 우수한 열전도율과 IR 반사율 확보. 손상 임계값 약 50MW/cm²(@700nm).

카탈로그번호
4-1776-xx (18개 옵션)
브랜드
AS ONE
카테고리
AS ONE
판매단위
pk
#AS ONE

카탈로그

18개 옵션
회원가입 없이 바로 구매하세요
가입하지 않아도 비회원가로 구매하실 수 있습니다.
4-1776-01 2.0±0.5*um*, 홀 직경 W(μm) : 2.0 / 홀 직경 공차(μm) : ±0.5 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-02 3.0±1*um*, 홀 직경 W(μm) : 3.0 / 홀 직경 공차(μm) : ±1.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-03 5.0±2*um*, 홀 직경 W(μm) : 5.0 / 홀 직경 공차(μm) : ±2.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-04 8.0±2*um*, 홀 직경 W(μm) : 8.0 / 홀 직경 공차(μm) : ±2.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-05 10±2*um*, 홀 직경 W(μm) : 10 / 홀 직경 공차(μm) : ±2.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-06 15±2*um*, 홀 직경 W(μm) : 15 / 홀 직경 공차(μm) : ±2.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-07 25±3*um*, 홀 직경 W(μm) : 25 / 홀 직경 공차(μm) : ±3.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-08 30±3*um*, 홀 직경 W(μm) : 30 / 홀 직경 공차(μm) : ±3.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-09 40±3*um*, 홀 직경 W(μm) : 40 / 홀 직경 공차(μm) : ±3.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-10 50±4*um*, 홀 직경 W(μm) : 50 / 홀 직경 공차(μm) : ±4.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-11 75±5*um*, 홀 직경 W(μm) : 75 / 홀 직경 공차(μm) : ±5.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-12 100±5*um*, 홀 직경 W(μm) : 100 / 홀 직경 공차(μm) : ±5.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-13 200±6*um*, 홀 직경 W(μm) : 200 / 홀 직경 공차(μm) : ±6.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-14 400±8*um*, 홀 직경 W(μm) : 400 / 홀 직경 공차(μm) : ±8.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-15 500±8*um*, 홀 직경 W(μm) : 500 / 홀 직경 공차(μm) : ±8.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-16 600±9*um*, 홀 직경 W(μm) : 600 / 홀 직경 공차(μm) : ±9.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-17 800±9*um*, 홀 직경 W(μm) : 800 / 홀 직경 공차(μm) : ±9.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
4-1776-18 1000±10*um*, 홀 직경 W(μm) : 1000 / 홀 직경 공차(μm) : ±10.0 pk판매 단위 pk ·
재고 확인 필요
견적요청
재고문의·견적요청 옵션은 실시간 상담으로 납기를 확인해 드립니다 · 연구비 카드 결제 가능

AS ONE · AS ONE Thin Copper Plate (with High Energy Pin Hole), 고에너지용 핀홀 동판

AS ONE Thin Copper Plate (with High Energy Pin Hole)

특징

  • 구리 박판에 전기 주조법으로 마이크론 단위의 미세한 홀을 정밀 가공
  • 기존 레이저 드릴 방식 대비 핀홀의 진원도가 높고 가장자리가 매우 부드러움
  • 열전도율이 높은 구리 박막 기판에 금 코팅 처리로 적외선(IR)에 대한 반사율 향상
  • 손상 임계값: 약 50MW/cm² (@700nm)

사양

항목 내용
재질 구리에 양면 금도금
기판의 직경 Φ9.5 +0.0 / -0.1 mm
가장자리 깊이 (a) 3 μm
핀홀 위치 공차 ±0.1 mm
기판의 두께 (t) 20 ±5 μm

AS ONE 상품 둘러보기

전체보기

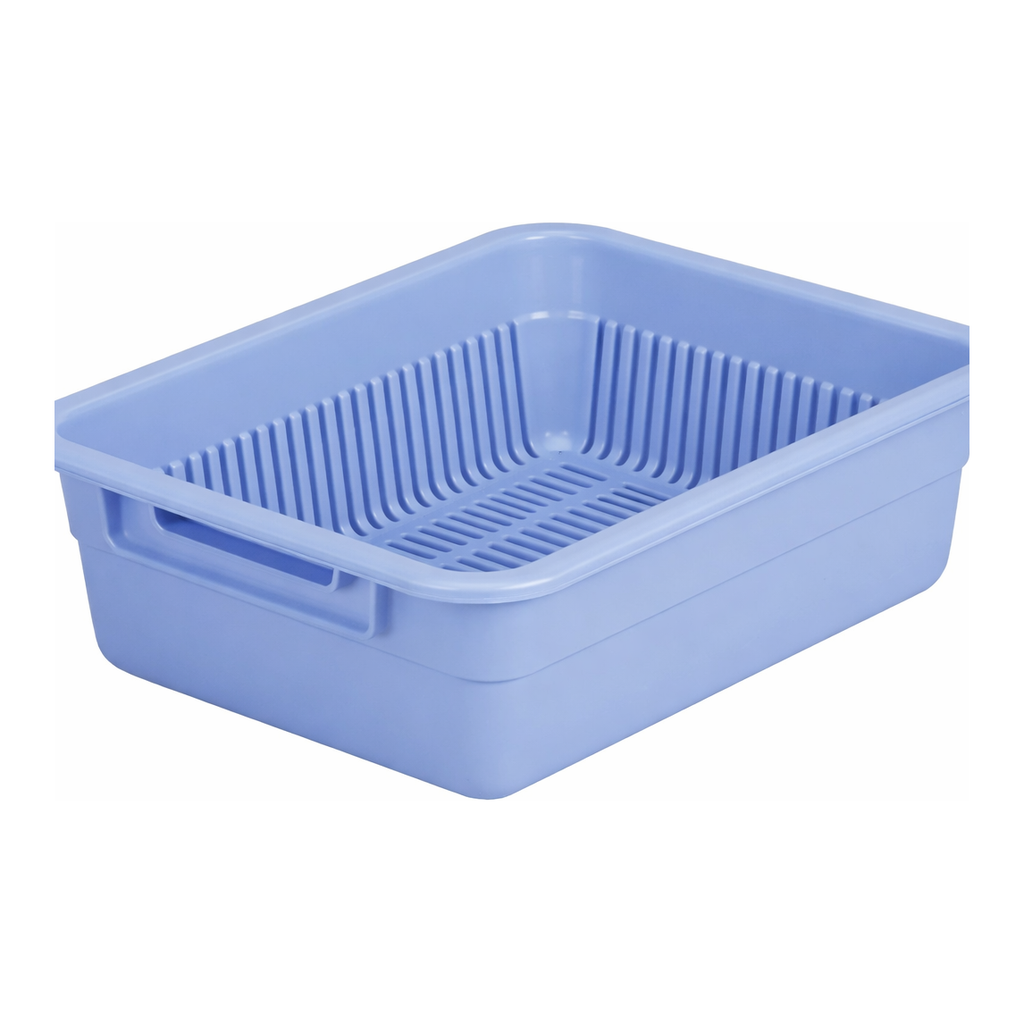

AS ONEAS ONE Draining Basket PP, 탈수바구니46,600원VAT별도
