[특징]

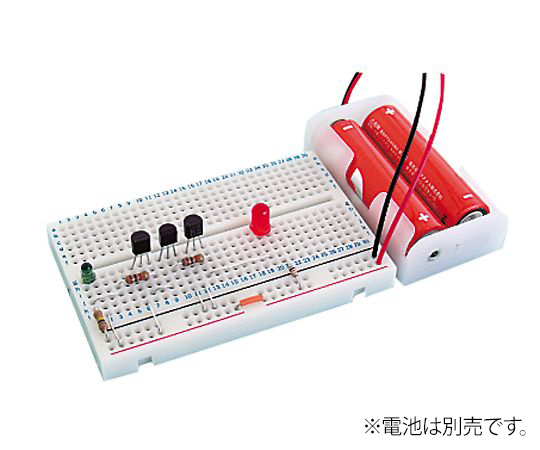

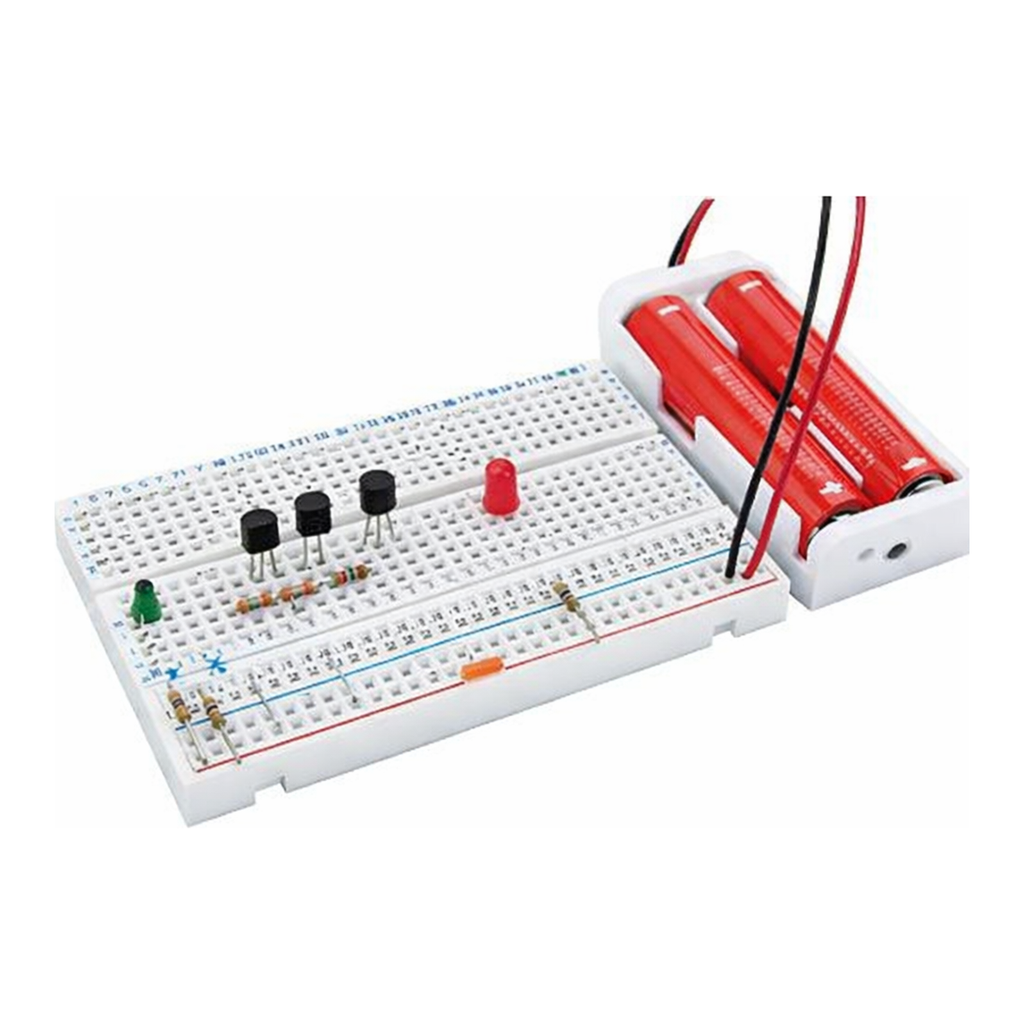

● 소형 브레드보드와 조립에 필요한 부품이 세트로 구성되어 있습니다.
● 브레드보드에 부품을 꽂는것만으로 납땜을 하지않고 전자공작을 할수있습니다.
● 광센서와 캔들IC를 사용하고 있습니다.
● 주위가 어두워지면 캔들 IC가 작동하고 LED가 불꽃처럼 깜박입니다.
● 트랜지스터를 사용한 비안정 멀티 바이브레이터 회로로 전자 공작의 첫걸음에 적합한 회로입니다.
● 두 LED가 번갈아 점등합니다.
● 타이머 IC 「555」를 응용한 전자 공작 키트입니다.
● 9종류 이상의 공작을 할 수 있습니다.
● 「마이컴(프로그램 완료)」에서 RGB-LED를 사용한 일루미네이션을 만드는 키트입니다.
● 스위치 설정에서 4가지 동작 패턴을 전환할 수 있습니다.
[사양]
■ 세트 내용
브레드보드(SAD-101)×1, 주석 도금선 × 50cm, LED캔들IC(CDT3460)×1, 트랜지스터(NPN)(2SC1815)×1,
트랜지스터(PNP)(2SA1015)×1, 조도센서(NJL7502L)×1, LED×1, 건전지박스(AAA2용)×1, 저항 100kΩ×1, 1kΩ×2, 100Ω)×1
브레드보드(SAD-101)×1, 주석 도금선 × 50cm, 트랜지스터(NPN)(2SC1815)×2, LED×2, 건전지박스(AA×2용):1, 전해 콘덴서 47μF×2, 저항100Ω×2, 저항47kΩ×2
브레드보드(SAD-101)×1, 점프와이어(SKS-100 상당(100개입))×1봉지, 건전지박스(AAA2용)×1, 타이머 IC555(LMC555(또는 호환품))×2
트랜지스터(NPN)(2SC1815(또는 호환품))×2, LED×2, 푸시스위치×6, 버저(압전 버저)×1가변저항(10kΩ)(손잡이포함)×1, 가변저항(100kΩ)(손잡이포함)×1,
저항100Ω(차흑다금)×2, 저항 1kΩ(차흑적금)×8저항 10kΩ(갈색 주황색)×2, 저항 33kΩ(주황주황주황)×2, 저항 100kΩ(차흑 황금)×2, 저항 470kΩ (연보라 황금) × 2
저항1MΩ(차흑록금)×2, 적층 세라믹 콘덴서(0.1μF)×2, 전해콘덴서(10μF)×2, 전해콘덴서(100μF)×2
브레드보드(SAD-101)×1, 점프와이어×37개, 전지스냅(006P각형건전지용)×1, 마이콘(PIC12F1822(프로그램 작성 완료))×1, RGB-LED(풀컬러 LED 애노드 커먼 타입)×1
삼단자 레귤레이터(+5V용)×1, 다이오드(정류용 다이오드)×1, 전해 콘덴서 10μF×1, 콘덴서 0.1μF×2, 슬라이드 스위치×2, 가변저항10kΩ×1, 카본저항1kΩ×3
