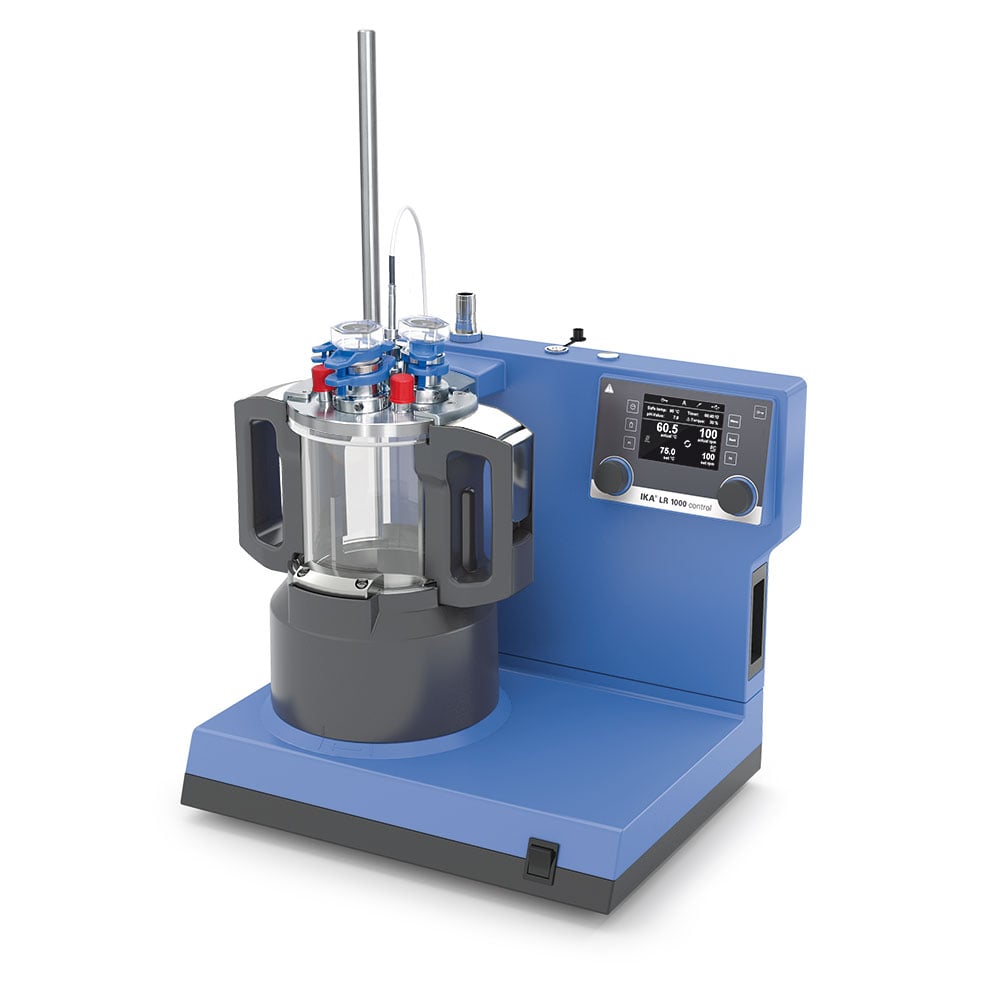

LR 1000 control System
LR 1000 control은 특히 화장품 및 제약 산업에서 화학 반응 프로세스를 최적화되어 실험실 규모의 혼합, 분산 및 균질화 작업을 수행하도록 설계된 실속형 모듈형 실험실 반응기입니다 시스템은 다양한 응용 프로그램과 특정 요구사항에 따라 빠르고 쉽게 조정할 수 있습니다.
눈에 띄는 특징은 직관적인 메뉴 탐색, 통합된 pH 및 온도 센서 연결, 프로세스 관련 데이터를 PC에 표시하고 저장할 수 있는 몇 가지 인터페이스입니다. 실험실 소프트웨어 labworld soft® (액세서리 별도구매)를 사용하여 PC를 통해 반응기를 제어하고 추가 설정을 할 수 있다. 또한 프로그램 기반 냉각수 제어를 위한 자기 밸브(액세서리)를 부착할 수 있는 제어 밸브 연결부가 통합되어 있습니다.
용기는 최대 120°C의 고정 온도 또는 용기 하단의 히터에 의해 설정된 온도로 가열할 수 있습니다.샘플 내부의 온도 센서가 설정 온도에 도달하도록 보장합니다. PT 100.30 온도 센서와 리드에 해당하는 LR 1000.61이 모두 기본 구성품 입니다.
- 샘플 접촉 파트: 스테인리스강(ALSI 316 L), FFKM, PTFE, PEEK, 붕산염 유리 3.3
- 읽기 쉬운 대형 TFT 디스플레이로 메뉴 탐색 용이
- 프로그램 기반 냉각수 제어를 위해 자기 밸브(액세서리) 부착을 위한 통합 컨트롤 밸브 연결부
- 통합 계량 기능
- 토크 트렌드 측정으로 제품 점도의 변화 확인
- 통합 pH 센서 연결부
- 실험실 소프트웨어 labworldsoft로 장치를 작동하는 RS232 및 USB 인터페이스
- 뚜껑의 표준 조인트 피팅: 추가 장비의 유연한 적응을 위한 2 x NS 29, 2 x NS 14, 2 x GL 14
- ULTRA-TURRACE® T25 digital로 사용 확장 가능(스파이프)
- 납품 시 진공 밸브 포함
- PTFE-스크레이퍼가 있는 앵커 교반기
- 기기 후면에 냉각원을 부착하기 위한 연결부
- 수동 조정식 안전 회로
- Base에서 용기 또는 리드가 제거되었을 때 안전 정지 기능
기본 구성 품목
- LR 1000 control base
- LR 1000.3 Laboratory reactor vessel
- LR 1000.10 Anchor stirrer with PEEK scrapers
- LR 1000.62 sensor receptacle
- PT 100.30 온도 센서
- 사일런트스트림 (Silentstream)
- Support rod
- Hose connector (2 개)
- USB Cable - USB A to Micro-B, 2 m
기술 데이터
|
|
| 최대 가용량 |
1000 ml |
| Useable volume with disperser tool min. |
500 ml |
| Useable volume without disperser tool min. |
300 ml |
| 최대 가동 온도 |
120 °C |
| 최대 진공 발생 |
25 mbar |
| 최대 점도 |
100000 mPas |
| 속도 범위 |
10 - 150 rpm |
| 지지봉 직경 (스탠드에 통합 체결한) |
16 mm |
| 매체와 접촉하는 재료 |
AISI 316L, 1.4571, 붕규산 유리 3.3, PTFE, PEEK, FFKM |
| 반응기 용기 개구부 (단위/표준) |
2x NS 29/32, 2x NS 14/23 & 2x GL 14 |
| 허용 온 (ON) 타임 |
100 % |
| 온도 측정 해상도 |
0.1 K |
| 공칭 토크 |
3 Nm |
| 열출력 |
1000 W |
| 냉각 매체 허용 작동 압력 |
1 bar |
| Weighing range max. |
2000 g |
| Weighing resolution |
1 g |
| pH 측정 범위 |
0 - 14 pH |
| pH 측정 해상도 |
0.1 pH |
| 촤소 속도 (조정 가능) |
10 rpm |
| 최대 가열 온도 |
180 °C |
| 조정가능 안전 회로 |
47 - 225 °C |
| 조정가능 안전 회로, 온도 편차 |
±10 - ±20 K |
| 최소 냉각 매체 온도 |
3 °C |
| 열 제어 정확도 |
±1 K |
| 센서 제어 정확도 |
±0.2 K |
| 속도 편차 |
±5 rpm |
| 속도 표시 |
TFT |
| 열 제어 |
TFT |
| 외부 온도 센서 연결 |
PT 100 |
| 교반 소자 체결 |
특수 출력 샤프트 |
| 토크 표시 |
예 |
| 토크 측정 |
변화량 |
| 타이머 |
예 |
| 타이머 표시 |
TFT |
| 속도 제어 |
1 RPM 스텝 |
| 냉각 유형 |
흐름 |
| 온도 표시 |
예 |
| 가동 온도 센서 |
PT 100 |
| 안전 온도 센서 |
PT1000 |
| 가동 온도 표시 |
TFT |
| 안전 온도 표시 |
TFT |
| 외부 온도를 이용한 작업 표시 |
예 |
| 안전 차단 |
예 |
| MV1 호환 |
예 |
| pH meter interface |
예 / BNC 소켓 암수 |
| pH value display |
TFT |
| 치수 (W x H x D) |
443 x 360 x 295 mm |
| 무게 |
23 kg |
| 허용 주위 온도 |
5 - 40 °C |
| 허용 상대 수분 |
80 % |
| DIN EN 60528에 의거한 보호 등급 |
IP 21 |
| RS 232 인터페이스 |
예 |
| USB 인터페이스 |
예 |
| WPAN 인터페이스 |
예 |
| 전압 |
230 V |
| 주파수 |
50/60 Hz |
| 입력 전력 |
1200 W |
