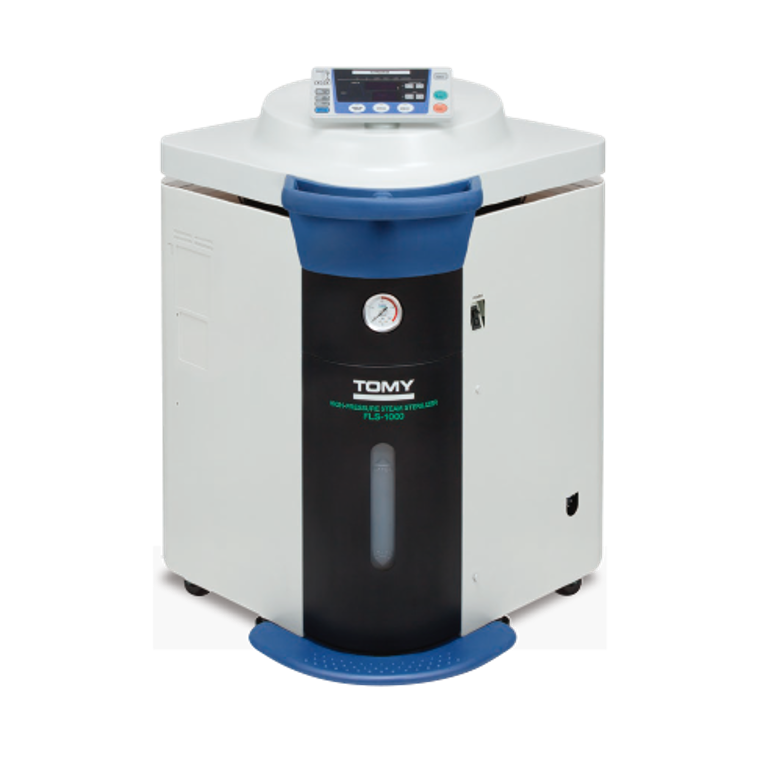

TOMY FLS-1000 대용량 오토클레이브 (100L) Autoclave

제품설명

• 100L의 대용량 오토클레이브
• 실험기구, 초자, 샘플, 폐기물, 폐배지 멸균 등에 적합
• 최대 34 x 500mL Bottle 및 4 x 5,000mL Flask를 한번에 멸균 가능
• Maker : TOMY / JAPAN

특징

• 78.5cm 높이의 인체공학적인 디자인
• 지름 45cm의 넓은 멸균 바스켓
• 최대 34 x 500mL Bottle 및 4 x 5,000mL Flask를 한번에 멸균 가능
• Lid 오픈 방향 선택 가능 (왼쪽, 오른쪽 모두 가능)
• 다양한 Basket, Bucket 선택 가능
• 5단계 증기 배출 밸브 및 쿨링팬 기본 장착되어 빠른 냉각 기능
• 다양한 안전 기능으로 사용자 안전에 특화

TOMY의 FLS-1000 멸균기는 대용량 챔버로 많은 양의 멸균을 더욱 쉽게 할수 있게 합니다.
또 바이오 리액터, 발효기, 동물 케이지 등과 같은 독특한 모양의 물품을 멸균할 수 있습니다.
FLS-1000로 GLP/GMP 와 같은 글로벌 표준을 준수하는 멸균이 가능합니다.

대용량 액체 멸균

혹시 많은 양의 액체 배지 또는 용매의 멸균이 필요할 때 멸균기에 플라스크나 보틀이 들어가지 않았던 경험이 있지 않으세요?
FLS-1000의 챔버 직경은 45cm로 매우 넓으며 플라스크 스탠드 옵션을 함께 사용하면 5L짜리 플라스크 4개, 스테인리스 스틸 바스켓을
사용하시면 500ml짜리 보틀 17개를 보다 쉽게 멸균하실 수 있습니다.

열 전달 시간을 고려한 멸균 시스템

고압증기멸균기 사용 시 열 전달까지 시간이 소요됩니다.
디스플레이는 챔버 내부의 ambient temperature를 표시하지만 실제 멸균할 물품의
온도는 챔버의 온도보다 늦게 목적 온도에 도달하게 됩니다.
이것을 "Heat Transfer Time Lag" 라고 표현합니다.
보다 안전한 멸균을 위해서는 멸균 시간에 "Heat Transfer Time Lag"를 더한 시간을
설정하는 것을 권장합니다.
필요한 멸균 시간 + 열 전달 시간
=세팅 시간
e.g. 500ml x 2 bottles at 121℃ and 20 min → 20 min + 12 min = 32 min

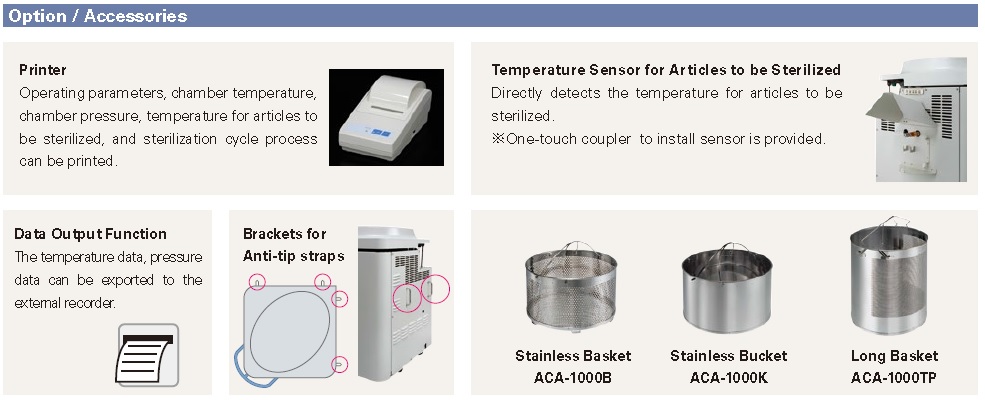

External Temperature Sensor

고압증기멸균기 FLS-1000을 옵션 External Temperature Sensor와 함께
사용하면 멸균할 물품의 온도를 체크할 수 있습니다.
External Temperature Sensor를 통해 측정된 온도는 멸균 시간 카운트다운에
사용될 수 있습니다. (예, 20분)
이는 Heat Transfer Time Lag를 계산하지 않고 챔버 내의 멸균할 물품의 온도로 멸균을 자동으로 시행할 수 있게 합니다.
또한 측정된 온도는 멸균 후 멸균기 뚜껑을 안전하게 열 수 있게 합니다.
멸균기 뚜껑은 멸균하는 물품의 온도* 가 떨어지면 열리게 되며 이는 멸균하는
액체가 갑자기 끓어오르는 것을 방지합니다.
External Temperature Sensor의 기능은 멸균 시간의 결정에 도움을 주며 배지 및 용매가 흐르는 문제가 발생하는 것을 막을 수 있게 합니다.

*뚜껑이 열릴 수 있는 온도는 변경이 가능합니다.

멸균 기록을 위한 Printer Option

멸균기가 설정된 대로 잘 작동하였는지 걱정하셨던 적 없으신가요?
Printer 옵션을 통해 작동 Parameter, 챔버 온도, 챔버 압력, 멸균하는 물품의 온도(External Sensor 사용 시), 멸균 사이클 정보를 확인하실 수 있습니다.

Secure Sterilization

정밀한 압력 조정

안전한 멸균 조건은 포화 증기의 온도와 압력이 일정 시간 동안 균형을 유지 할 때 생성 됩니다.
FLS-1000은 챔버 내부에서 물을 가열하여 증기를 생성합니다.
생성된 증기는 공기와 함께 방출되어 포화 증기 상태에 도달하게 됩니다.
공기가 챔버 내부에 남아있을 때, 온도와 압력의 균형이 꺠지고 이 때 압력이 상승하게 됩니다.
정밀 압력 조정 기능은 온도와 압력을 모니터링 하여 자동으로 챔버 내의 잔류 공기를 제거하고 효율적인 멸균을 위해 이상적인 압력에 도달할 수 있게 합니다.

Time-Saving

냉각 팬 시스템
FLS-1000은 작동 시간을 줄일 수 있는 듀얼 팬 쿨링 시스템을 기본적으로 탑재하고 있습니다.
쿨링 팬 시스템은 팬이 없을 때와 비교하였을 떄 냉각 시간을 60분까지 감소시킵니다.
듀얼 쿨링 팬 시스템으로 멸균 시간을 절약하고 다른 작업에 더욱 집중하실 수 있습니다.

* In the case of FLS-1000 under the tetst condition of no load operation, room temperature 25℃, sterilizing water 6 liters and power input AC200V 18A.

효율적인 작업을 위한 완벽한 높이

멸균품의 쉬운 로딩과 언로딩
손쉬운 청소 가능

TOMY SX-모델과의 높이 비교

화상의 위험을 줄여주는 안전한 리드 디자인
FLS-1000의 뚜껑은 작업자가 직접 스팀에 노출되지 않도록 설계되어 있습니다.

손쉽게 열 수 있는 뚜껑
FLS-1000의 뚜껑은 한 손과 한 발을 이용하여 쉽게 열 수 있습니다.
뚜껑을 열기 위해서 장비 하단에 있는 풋 페달을 밟고 뚜껑을 아래쪽 방향으로 눌러주면 잠금이 풀리게 됩니다.
또한 뚜껑을아래로 눌러주는 것 만으로도 뚜껑을 쉽게 닫을 수 있습니다.

직관적인 디스플레이

작동 상태를 한눈에 보여주는 LED 디스플레이
멸균기의 설치 위치에 따라 회전 가능한 Swivel 컨트롤 패널
3가지 멸균 코스 선택 가능
(Sterilization, Liquid Sterilization, Memory)


* The illuminated display on the operating panel shown in the picture.
is different from the actual display at the time of operation

수위 인디케이터를 통한 쉬운 수위 체크

챔버의 bottom plate의 수위 indicator를 통해 작업자는 챔버 내 적정 수위를 육안으로 확인할 수 있으며, 멸균이 필요한 물품이 물에 잠기는 것을 막을 수 있습니다.

스팀 트랩 경고등

Exhaust 탱크를 비울 시기가 되면 탱크 색깔이 빨간색으로
변함

사용이 편리한 바스켓, 버켓, 롱 바스켓

대용량의 바스켓과 버킷을 안정적으로 들 수 있는 더블 핸들이
제공됩니다.
Bottom up 디자인의 바스켓으로 물이 빠지는 것을 방지합니다.

Specifications
---	---	---	---
FLS-1000		220V model	230V model
Operating temperature range		105℃ to 123℃*1
Maximum operating pressure		0.193MPa
Temperature	Display from	Digital
Display range	-15℃ to 175℃
Pressure Gauge	Display form	Analog
Display range	0MPa to 0.4MPa (Red zone : 0.193MPa)
Time	Display form	Digital
Sterilization setting range	0:01 ~ 9:59 / 1 ~ 99 hours / 1 ~ 999 minutes / 0:01 ~ 9:59, 10 ~ 99 hours (Selectable)
Safety devices		As Listed in Safety Devices*2
Chamber	Dimensions	Inside diameter x Inside dimension : Ф 450x x679mm
Capacity	100L (0.100m3)
Material	SUS304(Stainless steel)
Main body	Dimensions(mm)	600W x 600D x 940H, top plate height : 785 680W x 680D x 1022H (including the pedal and control panel)
Net weight	108kg
Heat source (electric heater)		3.0kW	3.0kW
Rated current		14A	13A
Power requirements		Single-phase AC220V 50/60Hz 15A	Single-phase AC230V 50/60Hz 15A
Power consumption (heat output)		3.0kW (2,590kcal/h)	3.0kW (2,590kcal/h)
Equipment catgory		Laboratory equipment
Compliance of standard		IEC 61010-2-040, IEC61326-1
Standard accessories		Stainless steel basket (Ф415x233mm) 2pcs
*1. Max. operating temperature depends on the altitude level

Safety Devices *2
Savety valve
Lid Interlock
Leakage breaker
No water heating prevention
Over-temperature prevention
Over-pressure prevention
Temperature sensor malfunctinon detection
Pressure sensor malfunction detection
Exhaust valve malfunction detection
Low sterilizing water lever detection
Chamber lid open/close detection
Drain access cover open detection
Exhaust tank full level detection
