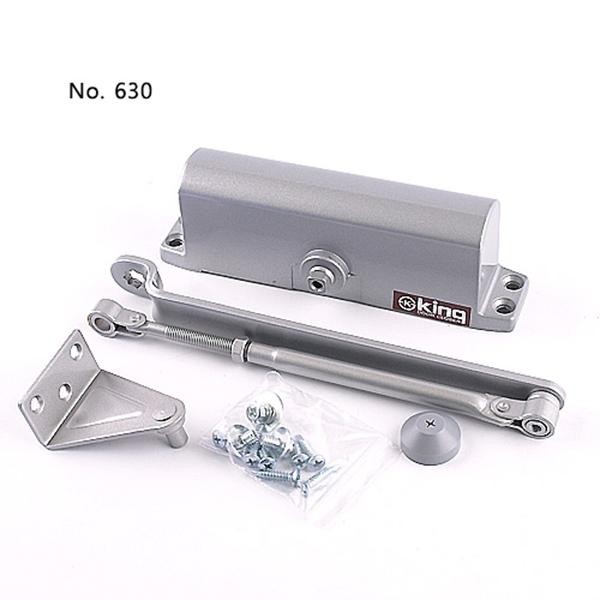

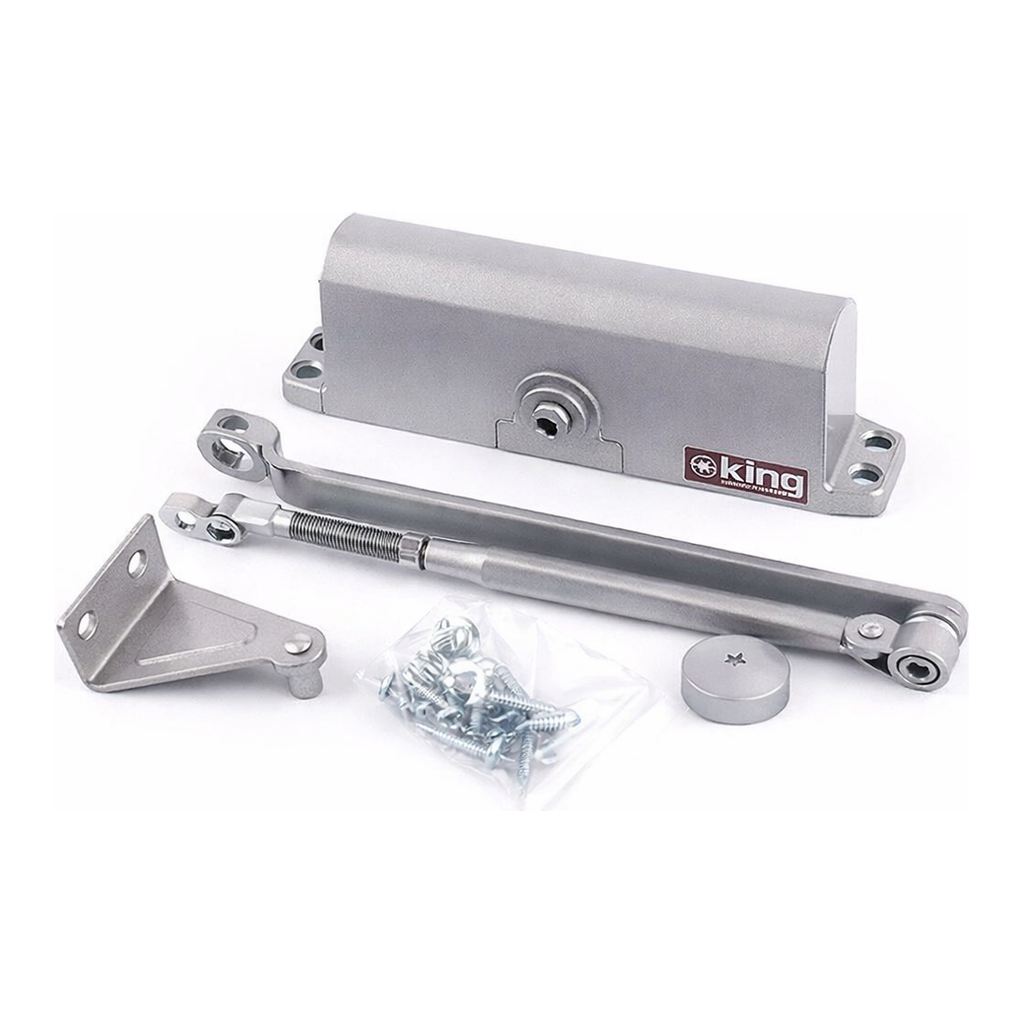

도어클로저 630 KING (옵션선택)

상세사이즈

2호 BODY

KING DOOR CLOSER

구입하신 제품의 내용을 확인 후 아래의 두 가지 중 하나를 선택하십시오.

A형

• 속도조정 밸브 포함
• 문을 밀어서 여는 쪽에 설치

┌──────────────────────────────┐
│ 속도조정 밸브               │
│ 문을 밀어서 여는쪽에 설치   │
└──────────────────────────────┘

A형 설치방법 (미는쪽에 설치)

단위: mm

왼쪽 기준

• P-브라켓
• 25 / 38 / 75 / 75 / 18.8

오른쪽 기준

• 설치도의 반대편 문은 대칭으로 설치
• 단위: mm
• 12.7 / 25 / 38 / 75 / 75 / 18.8

속도조정 밸브 위치 확인 필수

P-브라켓
25
75
38
18.8
12.7
25
38
75
18.8

설치 시 주의사항

1. 반드시 미는쪽에 설치하십시오. (문을 열 때 안에서 밀면 안쪽, 밖에서 밀면 밖에 설치)
2. 속도조정 밸브가 밴드의 안쪽 또는 아래쪽으로 가도록 BODY를 문에 장착하십시오.
3. 메인암과 로드를 수평으로 맞추고 속도 1차, 2차 밸브 길이를 조절하십시오.
4. 닫히는 속도를 1차, 2차 밸브로 적절히 조정하십시오. (너무 빠르면 위험하거나 기름이 샐 수 있습니다.)

닫히는 속도 조절 방법

1차 속도조절 밸브
2차 속도조절 밸브

주의사항
