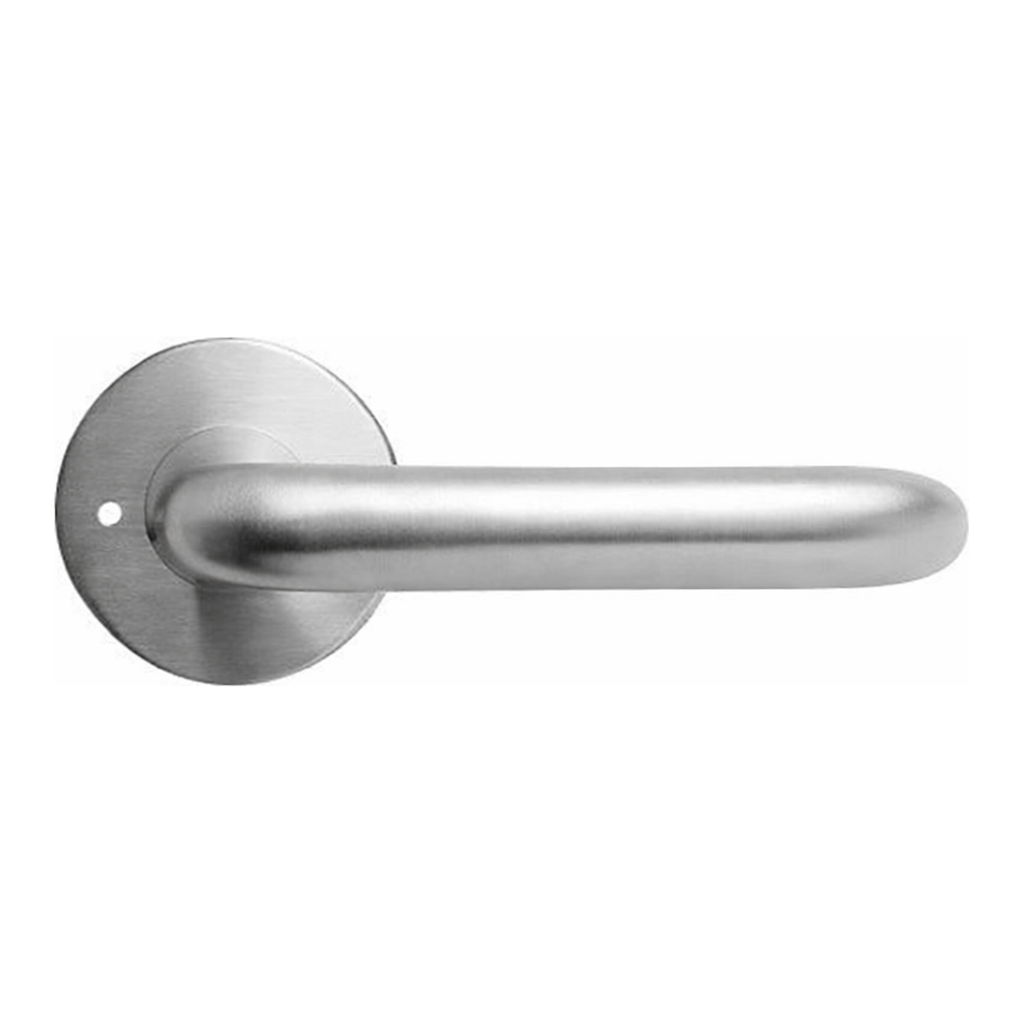

OFFICENEX [업체직송상품](CH)*레바/1401

레바 / 1401

상세사이즈

• 70mm
• 57mm
• 50mm
• 20mm
• 12mm

상품구성

설치방법

1. 설치할 문에 홀가공부터 타공한다.
   • Back set: 60mm
   • 문두께: 34~45mm
2. 레치홀을 돌려 문 안쪽, 문 방향으로 레치플레이트 경사면이 향하도록 하고 경사면 나사산 방향으로 레치를 설치한다.
3. 방향에 맞게 설치되었으면 레치플레이트를 목재나사로 단단히 고정한다.
4. 문 안쪽 방향으로 사각축의 핀을 끝까지 밀어넣는다.
5. 몸체는 좌/우 구별 없이 설치하며, 레버가 아래 방향으로 내려가도록 한다. 사각축이 몸체의 사각홈에 들어가도록 한다.
6. 몸체를 설치한 후 몸통피스로 단단히 고정한다.
7. 몸체의 잠금핀 구멍과 몸체의 잠금핀 구멍을 맞추어 잠금핀을 끼워 고정한다.
8. 문틀에 맞게 케치박스를 타공한 후 케치박스와 케치받이판을 목재나사로 고정한다.

주의사항

• 타공이 잘못될 시 작동이 원활하지 않을 수 있으므로 목문 타공은 전문업체에 맡기시기 바랍니다.
• 타공홀은 레치의 Back set에 따라 (20Ø, 22Ø, 24Ø, 20Ø 4구) 중 선택 가능하며, 레치 교체 시 타공 가능합니다.
• 일정 하중 테스트를 통과한 제품이지만, 무리한 힘을 가하거나 레버에 매달리면 파손될 수 있습니다.

상품설명

제품 이미지
