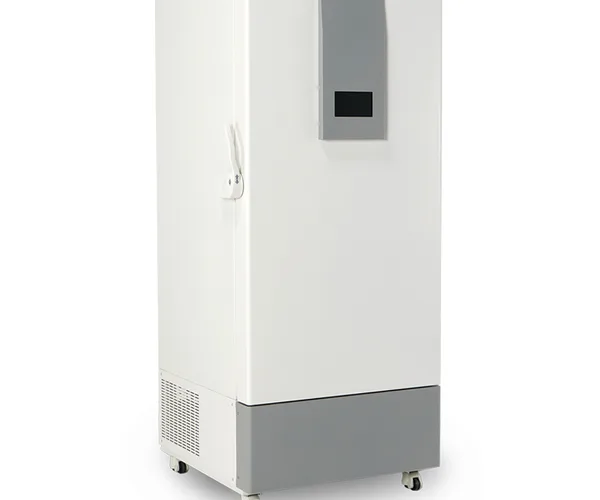

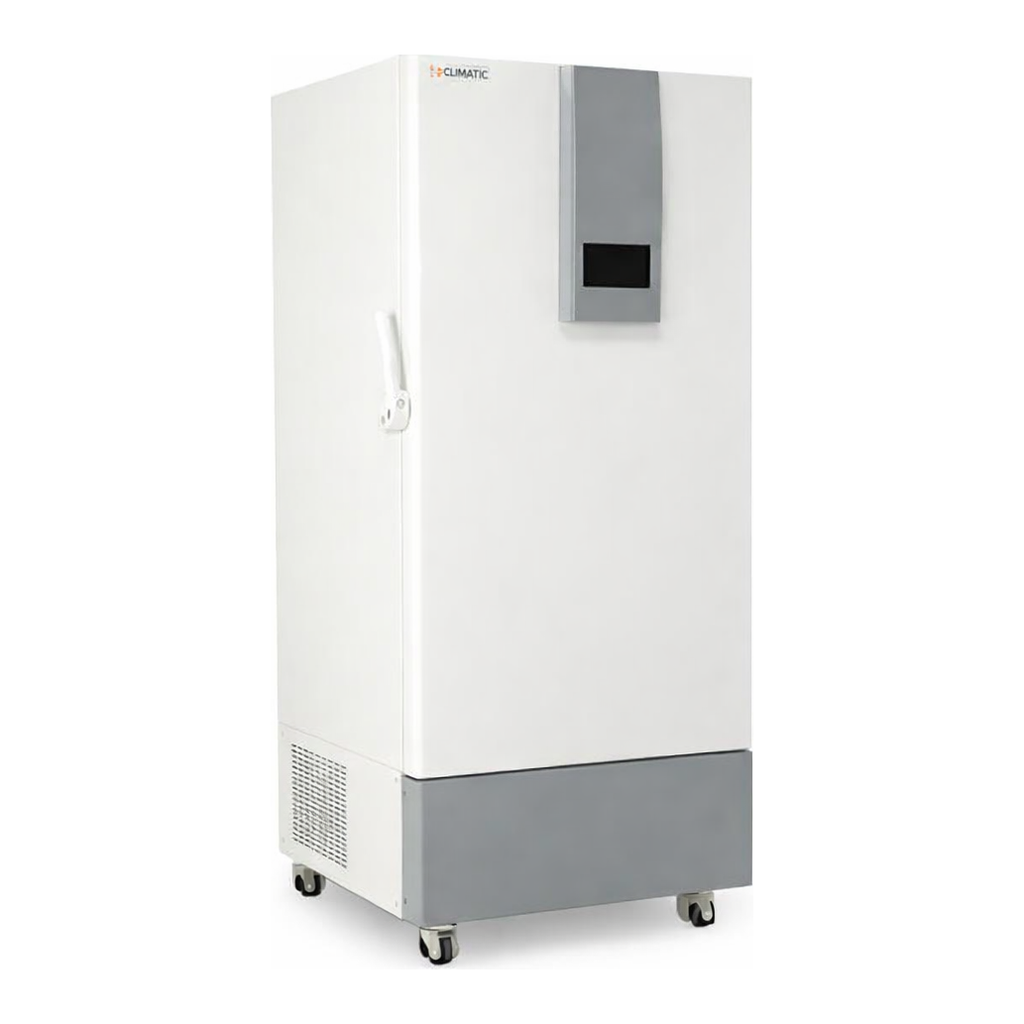

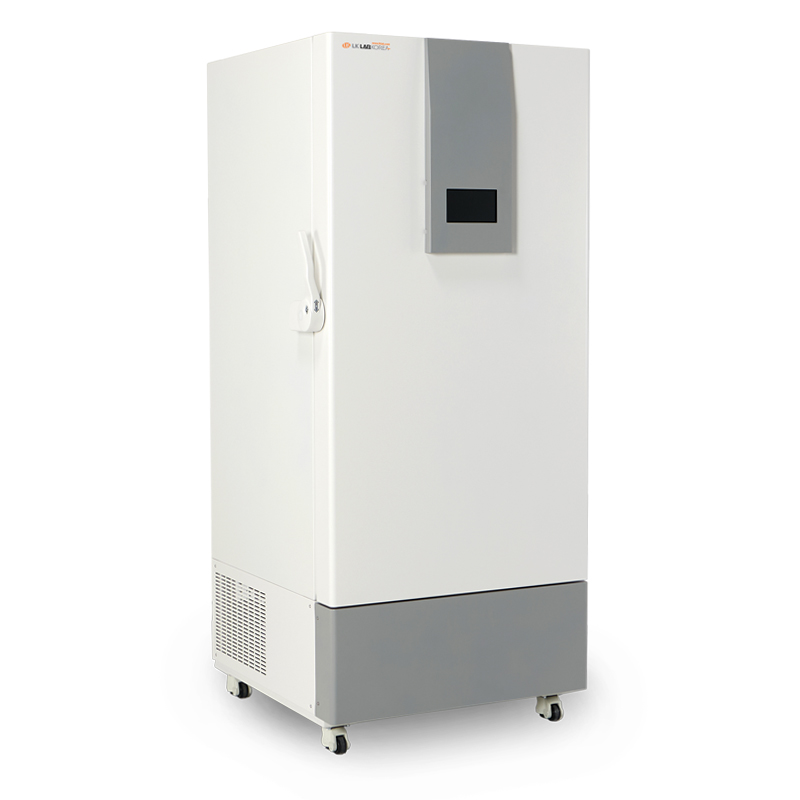

Lklab Korea Ultra-Low Temperature Freezer, Upright Type / 초저온 냉동고, -95℃ / -86℃ / -55℃

■ Dual Compressor System
- 2개의 Compressor가 독립적으로 구동, 냉동 시스템 구조 단순화, 고장 발생률 감소
- 최대 -95°C까지 냉각 온도 구현
- 부스트 기능을 통한 빠른 온도 회복
- Eco Mode : Compressor를 교차 작동, 소비전력을 줄이고 수명연장
■ 철저한 백업 시스템
- 한 개의 Compressor가 고장나도 나머지 Compressor로 80 °C 온도 유지(Dual Cooling System)
- 온도컨트롤러와 알람컨트롤러가 독립적으로 작동하여 한 개의 컨트롤러 고장 나도 각각의 기능 수행
- 제어 센서와 알람 센서가 독립적으로 작동하여 한 개의 센서가 고장나도 각각의 기능 수행
- 내장 배터리가 장착되어 있어 정전 상황에도 컨트롤러가 온도 감시 및 경보 기능 수행
- CO2 백업 시스템을 통해 문제 발생 시 내부 온도 -60°C 유지(Option)
■ 자가 진단 시스템과 알람 시스템
- Compressor, 온도 센서, 전원 감시 기능을 통해 문제 발생 전에 조치 가능
- 온도 일탈 알람, 온도센서 이상 알람, Compressor 이상 알람, 입력 전압 이상 알람,
Door Open 알람, 기계실 온도 알람
- Wifi Monitoring System을 통해 문제 발생 시 외부에서도 알람 확인 가능
■ Auto Door(Option, UFS2083 모델 제외)
- 컨트롤러 버튼을 통해 자동 개폐
- 사용자 기록 관리 가능
- 비밀번호 입력 기능을 통해 보안 유지 가능
■ Condensor가 핀이 없는 구조로 청소가 필요 없어 유지 관리가 편리함
■ Door 개폐 음압 해제 기능
■ 온도 그래프, 이벤트 로그 확인 및 다운로드 가능
■ Validation Service(IQ, OQ, PQ) 가능
■ PL Insurance(제조물 배상 책임 보험)
■ LK Labkorea
■ (주)엘케이랩코리아 제작품 제품문의 : 031-573-4952(내선 1703) / 070-4282-1452 / fac@lklab.com

*Dual Compression System / 독립 냉각 시스템(Upright Type -95℃ ~ -65℃)
*-2개의 독립된 냉각 구조를 장착하여 하나의 Compressor가 고장나도 다른 1개의 Compreesor를 이용 -80℃ 온도 유지 (백업 기능)

Cat. No	Model	용량	소비 전력	Temp. Range
F06-91-103	UFD2310	310 L	1.2 kW	-95℃ ~ -65℃
F06-91-105	UFD2400	400 L	1.6 kW
F06-91-107	UFD2510	510 L	1.6 kW
F06-91-109	UFD2730	730 L	1.6 KW	-90℃ ~ -65℃
F06-91-111	UFD2870	870 L	1.6 kW

Single Compression System / 싱글 냉각 시스템(Upright Type -86℃ ~ -65℃)

Cat. No	Model	용량	소비 전력	Temp. Range
F06-91-131	UFS2083	83 L	520 W	-86℃ ~ -65℃
F06-91-133	UFS2310	310 L	600 W
F06-91-135	UFS2400	400 L	800 W
F06-91-137	UFS2510	510 L	800 W
F06-91-139	UFS2730	730 L	800 W	-80℃ ~ -65℃
F06-91-141	UFS2870	870 L	800 W

Validation Service

Cat. No.	Model	Description
B04-91-301	VA-ULF100	Validation for Ultra-Low Temperature Freezer

• ● 당사 기본 양식에 따른 IQ/OQ Validation Service 비용이며, 지역이나 고객 요청에 의하여 비용이 변경될 수 있음

Rack for Upright Type Freezer, Stainless Steel

Cat. No.	Model	Type	Size, w x d x h	적용모델
F06-91-331	DFR34	Sliding Drawer, 3 x 4	140 x 423 x 240 mm	UFS2083
F06-91-333	DFR35	Sliding Drawer 3 x 5	140 x 423 x 300 mm	UFD2310 / 2400 UFS2310 / 2400
F06-91-335	DFR45	Sliding Drawer 4 x 5	140 x 560 x 300 mm	UFD2510 / 2730 UFS2510 / 2730
F06-91-336	DFR55	Sliding Drawer 5 x 5	140 x 700 x 300 mm	UFD2870 UFS2870
F06-91-337	HFR34	Horizental 3 x 4	136 x 444 x 226 mm	UFS2083
F06-91-339	HFR35	Horizental 3 x 5	140 x 444 x 282 mm	UFD2310 / 2400 UFS2310 / 2400
F06-91-341	HFR45	Horizental 4 x 5	136 x 585 x 282 mm	UFD2510 / 2730 UFS2510 / 2730
F06-91-343	HFR55	Horizental 5 x 5	136 x 725 x 282 mm	UFD2870 UFS2870

Optional Accessories

Cat. No.	Model	Description
F06-91-401	KT6P2	7 Days Chart Recorder, -100℃ to 50℃
F06-91-403	KT6P2-60	Chart paper, 60매
F06-91-405	SRP01	Spare Red Pen for Chart Recorder, 6ea
F06-91-411	LCO2-BS	LCO2 Back up System
F06-91-415	ERA-WF	Wifi Monitoring System
F06-91-419	UF-Autodoor	Auto Door System

Storage Box

Cat. No.	Model	Description
C25-74-100	FB-C81	Paper, 9x9 holes, w130 x d130 x h51 mm
C25-46-321	T524010-W	PP, 9x9 holes, w133 x d133 x h52 mm

● Technical Data ●

Dual Compression System, 독립 냉각, -95℃ / -90℃ ~ -65℃

Cat.No.	F06-91-103	F06-91-105	F06-91-107	F06-91-109	F06-91-111
Model	UFD2310	UFD2400	UFD2510	UFD2730	UFD2870
Capacity	310 L	400 L	510 L	730 L	870 L
Temp. Range	-95℃ ~ -65℃ ( 외부조건 : 온도 30℃ & 습도 70% )			-90℃ ~ -65℃
Controller	7` Full Touch Screen TFT LCD, Auto Checking Own System
Temp. Probe	Control 1ea, Alarm 1ea
내부사이즈(w x d x h)	470×515×1310 mm	600×515×1310 mm	600×655×1310 mm	880x635x1310 mm	880x760x1310
외부사이즈(w x d x h)	800×892×1990 mm	930×892×1990 mm	930×1032×1990 mm	1210x1021x1990 mm	1210x1029x1990 mm
Compressor	Dual Compression System, independent
Condenser	Block Condenser, No Pin & Filter-free Mechanism
냉매	CFC-Free Refrigerant
Power Consumption	1.2 kW	1.6 kW
Rack Type	DFR35(HFR35) x 12	DFR35(HFR35) x 16	DFR45(HFR45) x 16	DFR45(HFR45) x 24	DFR55(HFR55) x 24
2` Cryo Box	180개	240개	320개	480개	600개
중량	약 220 kg	약 260 kg	약 285 kg	약 325 kg	약 385 kg
전원	AC220V, 50/60Hz

Single Compression System, 싱글 냉각, -86℃ / -80℃ ~ -55℃

Cat.No.	F06-91-131	F06-91-133	F06-91-135	F06-91-137	F06-91-139	F06-91-141
Model	UFS2083	UFS2310	UFS2400	UFS2510	UFS2730	UFS2870
Capacity	83 L	310 L	400 L	510 L	730 L	870 L
Temp. Range	-86℃ ~ -65℃ ( 외부조건 : 온도 30℃ & 습도 70% )				-80℃ ~ -65℃
Controller	7` Full Touch Screen TFT LCD
Temp. Probe	Control 1ea, Alarm 1ea
내부사이즈(w x d x h)	340×485×520 mm	470×515×1310 mm	600×515×1310 mm	600×655×1310 mm	880x635x1310 mm	880x760x1310 mm
외부사이즈(w x d x h)	572×830×1147 mm	800×892×1990 mm	930×892×1990 mm	930×1032×1990 mm	1210x1021x1990 mm	1210×1029×1990 mm
Compressor	Single
Condenser	Block Condenser, No Pin & Filter-free Mechanism
냉매	CFC-Free Refrigerant
Power Consumption	520 W	600 W	800 W
사용 Rack Type	DFR34(HFR34) x 4	DFR35(HFR35) x 12	DFR35(HFR35) x 16	DFR45(HFR45) x 16	DFR45(HFR45) x 24	DFR55(HFR55) x 24
2` Cryo Box	48개	180개	240개	320개	480개	600개
중량	약 102 kg	약 190 kg	약 220 kg	약 245 kg	약 285 kg	약 355 kg
전원	AC220V, 50/60Hz
