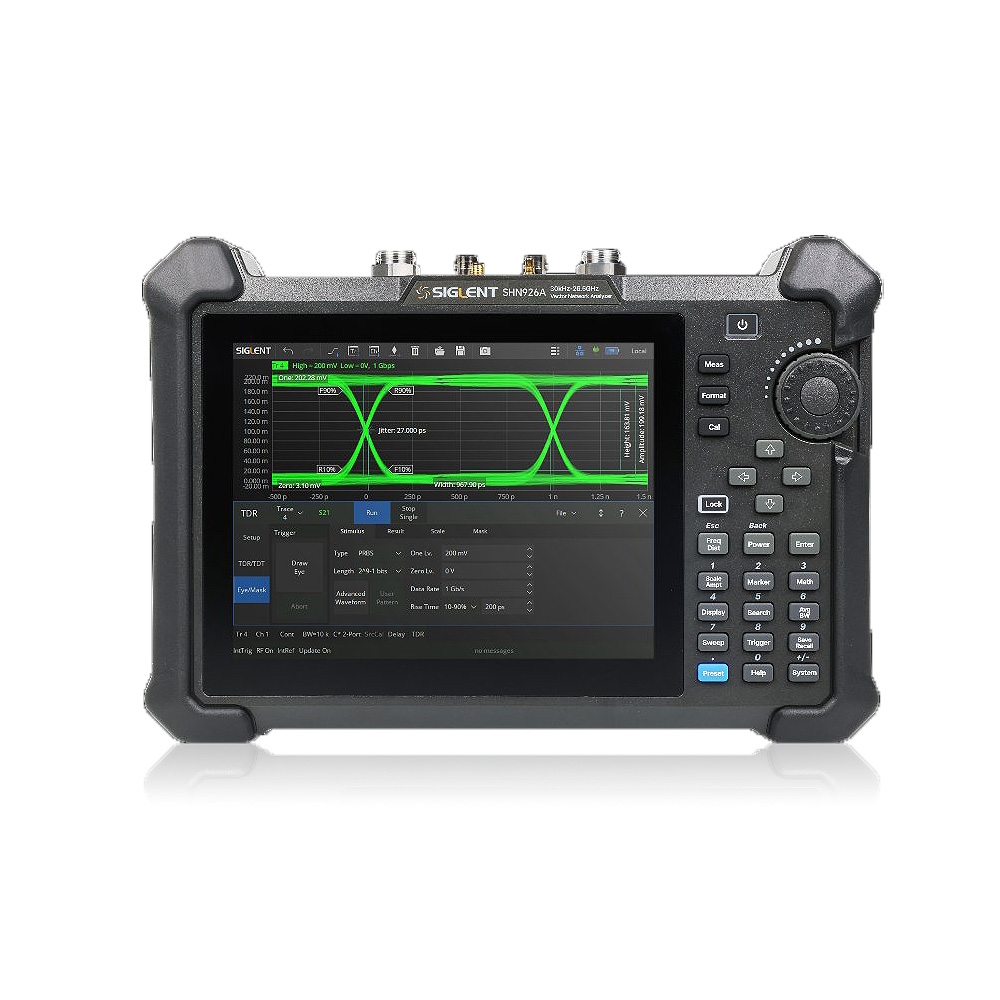

SIGLENT 시글런트 벡터 네트워크 분석기 SHN926A

상품 한눈에 보기

26.5GHz까지 측정 가능한 고성능 벡터 네트워크 분석기. 3.2kg 미만의 경량 설계로 휴대성 우수. 최대 110dB 다이나믹 레인지와 4시간 배터리 사용 가능. GPS 및 스펙트럼 분석 기능 탑재로 야외 및 RF 시스템 테스트에 최적.

카탈로그번호: SHN926A
브랜드: SIGLENT
카테고리: Signal Analysis Equipments
판매단위: ea

#SIGLENT #Signal Analysis Equipments #Measurement and Test Equipment

카탈로그

1개 옵션

회원가입 없이 바로 구매하세요

가입하지 않아도 비회원가로 구매하실 수 있습니다.

카탈로그 번호 · 상품 설명출고판매가담기

SIGLENT 30kHz~26.5GHz; 2 Ports; 100 dB; 0.003 dB rms, 0.03° rms; -45dBm ~ +10dBm;판매 단위 ea ·

재고 확인 필요재고 확인 필요

견적요청

재고문의·견적요청 옵션은 실시간 상담으로 납기를 확인해 드립니다 · 연구비 카드 결제 가능

SIGLENT · SIGLENT 시글런트 벡터 네트워크 분석기 SHN926A

SIGLENT 시글런트 벡터 네트워크 분석기 SHN926A

다운로드

제품 소개

SIGLENT의 SHN900A 시리즈는 고집적 설계로 제작된 휴대용 벡터 네트워크 분석기입니다.
무게는 3.2kg 미만이며 크기는 310mm × 215mm × 78.5mm로, 리튬 이온 배터리로 최대 4시간까지 구동됩니다.
야외나 협소한 공간, 공중 작업 등 다양한 환경에서 사용하기 적합합니다.

최대 110dB의 다이나믹 레인지를 제공하여 다양한 테스트 요구사항을 충족합니다.
CAT 모드에서는 RF 및 마이크로파 전송 시스템의 전기적 성능을 점검 및 문제 해결이 가능하며,
스펙트럼 분석 모드에서는 채널 전력, ACPR, 점유 대역폭 등의 매개변수를 측정할 수 있습니다.
GPS 기능을 통해 간섭 소스의 위치를 빠르게 파악할 수 있으며, 레코딩 및 재생 기능으로 특정 위치의 측정 결과를 저장하고 분석할 수 있습니다.
TDR 프로브의 조정 휠을 통해 테스트 프로브 간격을 0~6.5mm 범위에서 조절할 수 있습니다.

제품 특징

측정 주파수 범위: 30kHz ~ 26.5GHz
IFBW 범위: 10Hz ~ 3MHz
다이나믹 레인지: 110dB
2포트 S-파라미터, 시간 도메인, 펄스 측정 지원
표준 VNA 및 CAT 모드, 옵션 스펙트럼 모드, GPS 기능 포함
최대 4시간의 배터리 구동

제품 사양

항목	내용
Frequency range	SHN914A: 30kHz~14GHz / SHN920A: 30kHz~20GHz / SHN926A: 30kHz~26.5GHz
Frequency resolution	1Hz
Level resolution	0.01dB
Range of IFBW	10Hz~3MHz
Output level setting range	-45dBm ~ +10dBm
Dynamic range	100dB
Video output	HDMI
Calibration types	Response, Enhanced Response, Full-one port, Full-two port, TRL calibration
Bias-Tees 지원	Yes
Interface	LAN, USB Device, USB Host (USB-GPIB)
Remote control	SCPI / Labview / IVI (USB-TMC / VXI-11 / Socket / Telnet / WebServer)
Touch control	Multi Touch, Mouse, Keyboard
Screen	8.4-inch touch screen
Measurement types	Scattering-parameter, differential-parameter, receiver measurement, time-domain analysis, limit test, ripple test, impedance conversion, fixture simulation, adapter removal/insertion, spectrum analysis frequency offset, scalar mixer measurement, pulse measurement
