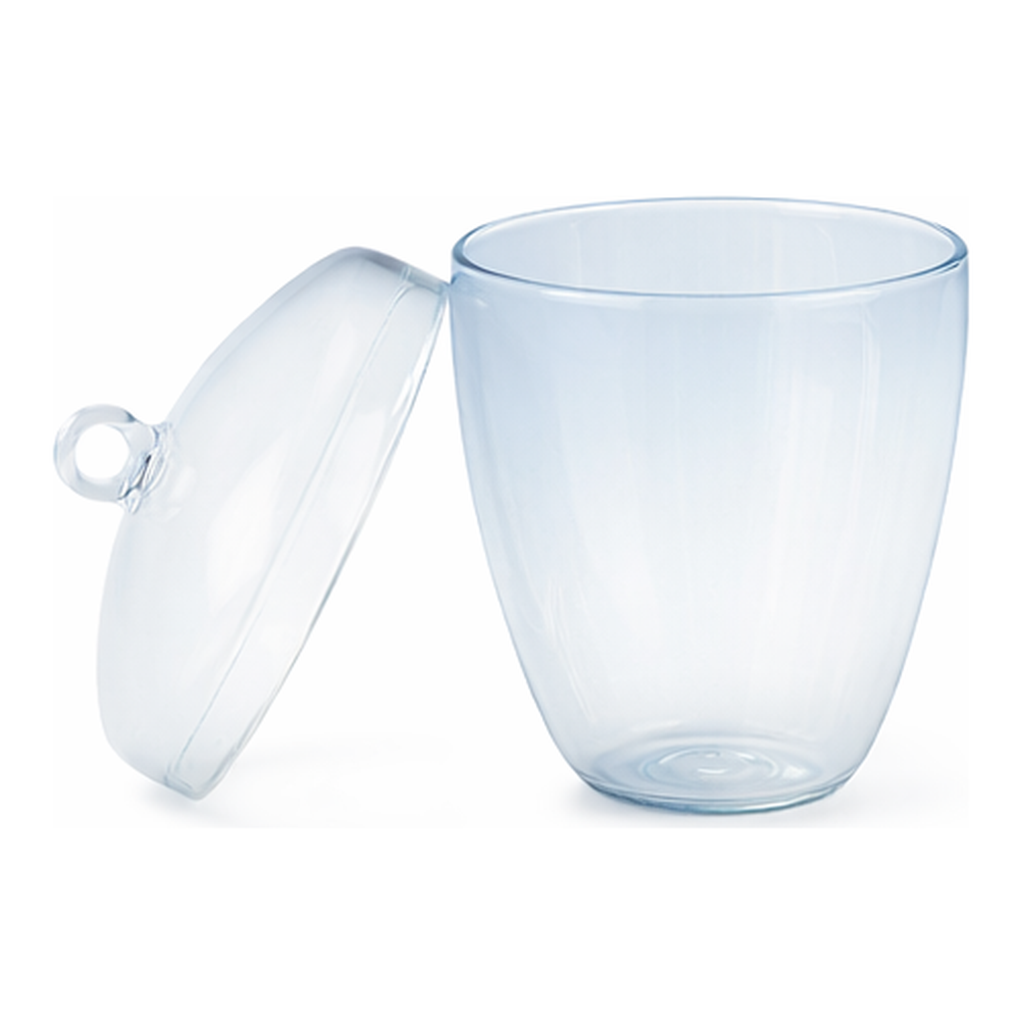

Lklab Korea Fused Quartz Crucible with Cover / 석영 유리 도가니

Lklab Korea Fused Quartz Crucible with Cover / 석영 유리 도가니

제품 특징

• 재질: Fused Quartz (융합 석영)
• 뚜껑 포함
• 자외선부터 적외선까지의 광범위한 광전송
• 우수한 경도 및 내식성
• 낮은 열팽창 계수로 인한 뛰어난 열 내구성
• 제조사: TGP / Technical Glass Products USA

주요 물성

연화점 (Softening Point)

• 서냉점보다 높은 온도로서 유리의 자중에 의해 변형이 생기는 점
• 제품 완성 후에는 이보다 낮은 온도에서 모든 처리를 해야 함

서냉점 (Annealing Point)

• 유리제품을 성형한 후 서냉 시킬 때의 온도
• 제품의 변형이 생기지 않으면서 내부 열응력을 해소시킬 수 있는 최고 온도

왜곡점 (Strain Point)

• 이론상으로 배치된 원자의 이동이 불가능한 온도
• 연화점보다 높은 온도

석영 유리 평균 투과율

상업용 및 광학용 10mm 두께의 테스트 샘플에 대한 평균 전송율.
석영 유리는 적외선 전송에 매우 효율적이며, 약 4µm까지 확장됩니다.
2.73µm의 Water band에서도 거의 흡수되지 않습니다.

(Includes Surface Reflection Losses — Samples Tested 10mm Thick)
(Tubing 1mm Thick)

범례 (Legend):
| 구분 | 색상 | 재질/등급 | 두께 조건 |
|------|------|------------|------------|
| Tubing | 빨강 | Fused Quartz Tubing | 1mm |
| Commercial Grade | 초록 | Fused Quartz | 10mm |
| Optical Grade | 주황 | Fused Quartz | 10mm |
| Fused Silica | 파랑 | Fused Silica | 10mm |

축 정보:

• Y축: PERCENT TRANSMITTANCE (0–100%)
• X축: WAVE LENGTH (nm) — 160 ~ 5000

석영 유리 물성 데이터

전기적 및 광학적 특성
| PROPERTY | TYPICAL VALUES |
|-----------|----------------|
| Dielectric Constant (20°C, 1 MHz) | 3.75 |
| Dielectric Strength | 5 × 10⁷ V/m |
| Loss Factor | < 4 × 10⁻⁴ |
| Dissipation Factor | < 1 × 10⁻⁴ |
| Index of Refraction | 1.4585 |
| Constringence (Nu Value) | 67.56 |
| Velocity of Sound – Shear Wave | 3.75 × 10³ m/s |
| Velocity of Sound – Compressional Wave | 5.90 × 10³ m/s |
| Sonic Attenuation | < 11 dB/m MHz |

Permeability Constants (700°C)
| Gas | 값 (cm³·mm/cm²·sec·cmHg) |
|------|--------------------------|
| Helium | 210 × 10⁻¹⁰ |
| Hydrogen | 21 × 10⁻¹⁰ |
| Deuterium | 17 × 10⁻¹⁰ |
| Neon | 9.5 × 10⁻¹⁰ |

제품 규격

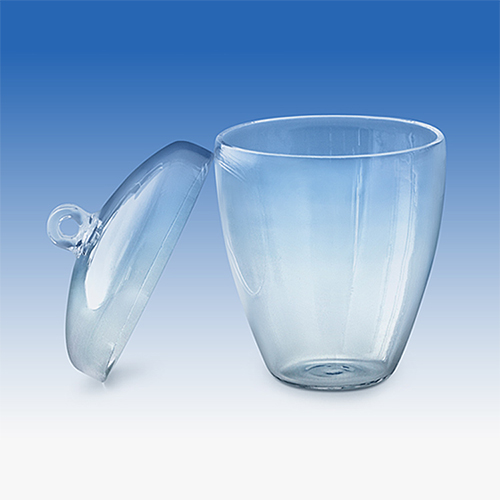

제품 이미지
