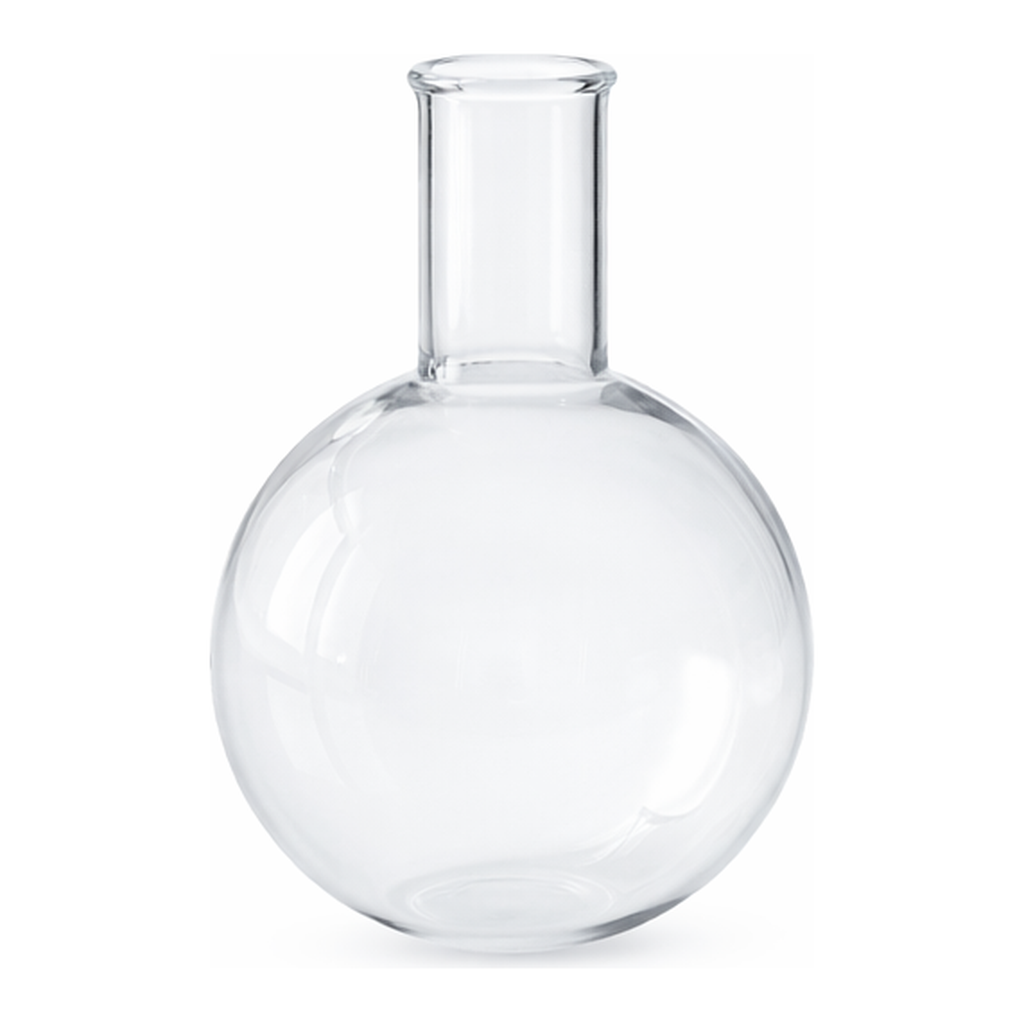

Lklab Korea Fused Quartz Boiling Flask / 석영 유리 가열 플라스크

Lklab Korea Fused Quartz Boiling Flask / 석영 유리 가열 플라스크

주요 특징

• 재질: Fused Quartz
• 자외선부터 적외선까지 광범위한 광전송
• 우수한 경도(Hardness) 및 내식성
• 낮은 열팽창 계수로 인한 뛰어난 열 내구성
• 제조사: TGP / Technical Glass Products USA

석영 유리 물성치

연화점(Softening Point)

• 서냉점보다 높은 온도로서 유리의 자중에 의하여 변형이 생기는 점
• 제품 완성 후에는 이보다 낮은 온도에서 모든 처리를 해야 함

서냉점(Annealing Point)

• 유리제품을 성형한 후 서냉 시킬 때의 온도
• 제품의 변형이 생기지 않으면서 내부 열응력을 해소시킬 수 있는 최고 온도

왜곡점(Strain Point)

• 이론상으로 배치된 원자의 이동이 불가능한 온도
• 연화점보다 높은 온도

석영 유리 평균 투과율

(Includes Surface Reflection Losses — Samples Tested 10mm Thick)
(Tubing 1mm Thick)

범례 (Legend):

• Red Line: Tubing
• Green Line: Commercial Grade Fused Quartz
• Orange Line: Optical Grade Fused Quartz
• Blue Line: Fused Silica

그래프 정보:
| 항목 | 설명 |
|------|------|
| 시험 조건 | Includes Surface Reflection Losses — Samples Tested 10mm Thick (Tubing 1mm Thick) |
| Y축 | Percent Transmittance |
| X축 | Wave Length, Nanometers (160–5000nm) |
| 그래프 내 라벨 | Tubing, Commercial Grade, Optical Grade, Fused Silica |

상업용 및 광학용 10mm 두께의 테스트 샘플에 대한 평균 전송율을 나타내며, 석영 유리는 적외선 전송에 매우 효율적입니다.
적외선 전송은 약 4µm까지 확장되며, 2.73µm의 Water band에서 거의 흡수되지 않습니다.

석영 유리 속성 (Property Values)

Dielectric Properties (20°C, 1 MHz)

• Constant: 3.75
• Strength: 5 × 10⁷ V/m
• Loss Factor: < 4 × 10⁻⁴
• Dissipation Factor: < 1 × 10⁻⁴

Index of Refraction: 1.4585
Constringence (Nu value): 67.56
Velocity of Sound (Shear Wave): 3.75 × 10³ m/s
Velocity of Sound (Compressional Wave): 5.90 × 10³ m/s
Sonic Attenuation: < 11 dB/m MHz

Permeability Constants (700°C):
| Gas | Constant (cm³ mm/cm² sec cm Hg) |
|------|-------------------------------|
| Helium | 210 × 10⁻¹⁰ |
| Hydrogen | 21 × 10⁻¹⁰ |
| Deuterium | 17 × 10⁻¹⁰ |
| Neon | 9.5 × 10⁻¹⁰ |

제품 규격

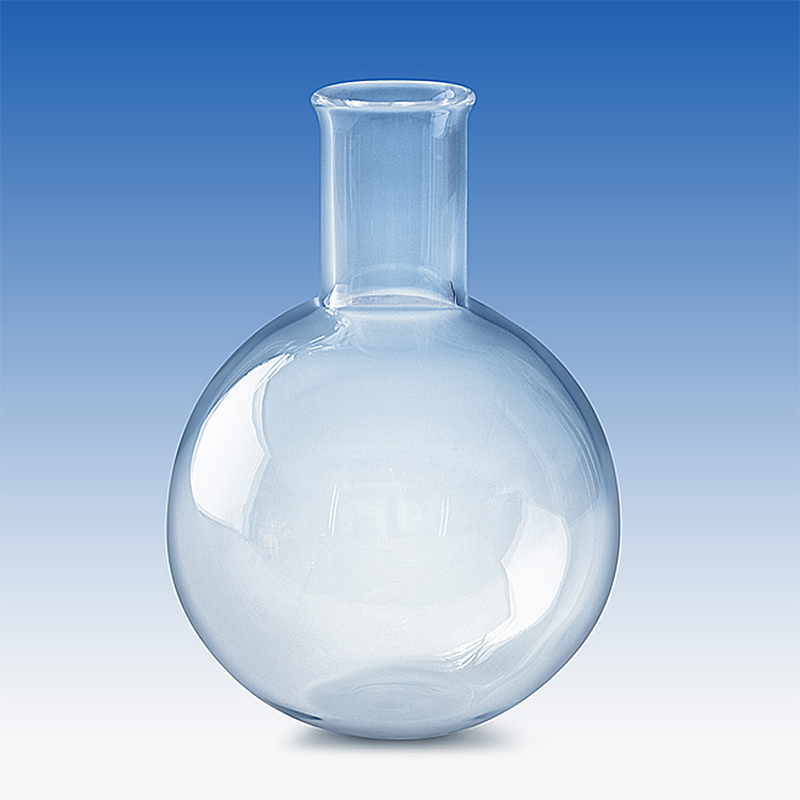

제품 이미지
