● 세포파쇄나 유화 (Emulsion), 분산 (Dispersion)등에 사용
● 초음파의 효능은 최종적으로 Probe로 전달되는 Probe의 Amplitude에 따라 결정됨
● 구성 : HF Generator(Power Supply), Converter, Titaninum Horn, Probe
1) HF Generator : 60Hz의 Low Frequency 전기에너지를 20,000Hz의
High Frequency 전기에너지로 변화시키는 역할
2) Converter : 전기에너지를 기계적인 진동에너지로 변화시키는 역할
3) Horn : 에너지를 증폭시켜주는 역할 (HD4050 모델은 Horn 필요없음)
4) Probe : 에너지를 Sample에 전달하는 역할
● 2개의 작동 모드
1) 수동 모드 (Button mode) : Converter에 있는 버튼을 누를 때 작동되는 기능
2) 자동 모드 (Auto mode) : 본체 (Generator)에 입력한 값을 이용해
START Keypad를 누를 때 작동되는 기능
● 최대 9가지 Program 저장 및 저장된 Program을 이용 Sequencing 가능
● 온도 모니터링시 Stop 기능과 Alarm기능 (온도센서 연결시)
1) Stop Mode : 설정 온도에 도달시 작동 중지, 재시작 필요
2) Alarm Mode : 설정 온도에 도달시 경고음 및 적색 LED 점멸, 작동은 멈추지 않음
● 용도 : Cell 또는 Bacteria Tissues Disruption, Protein Extraction,
Dispersing of Solid Nano Particles, Nano Emulsion & Liposome
● 강산, 강염기 사용 불가
● Bandelin (Germany)

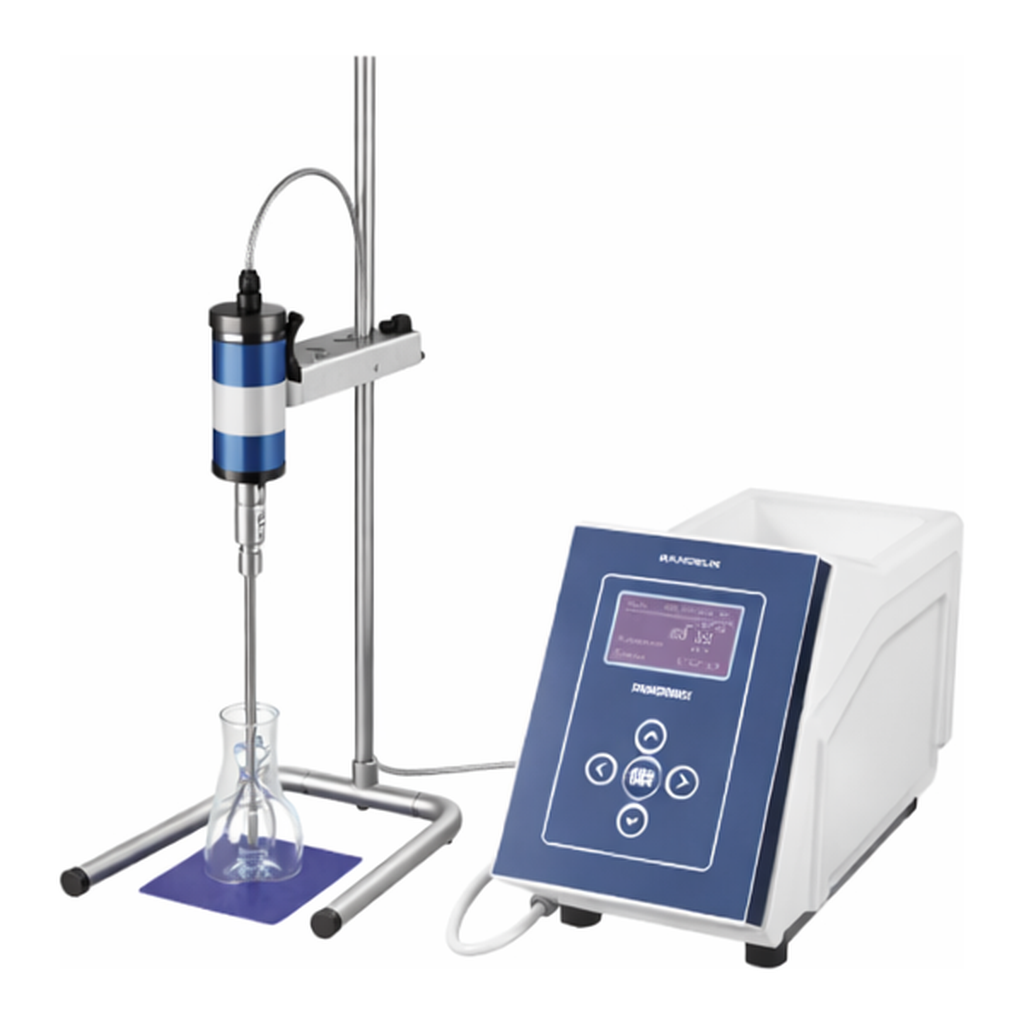

* Ultrasonic Homogenizer
| Cat. No |
Model |
규격 |
Horn |
Probe |
| H03-193-051 |

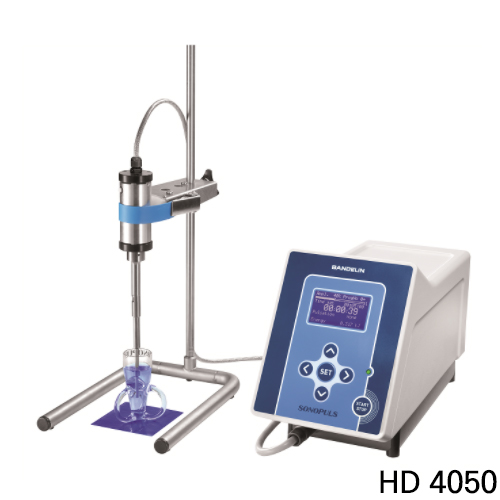

HD4050 |
1 ~ 20 ml |
- |
TS103 |
| H03-193-061 |
HD4100 |
10 ~ 100 ml |
SH100G |
TS106 |
| H03-193-071 |
HD4200 |
20 ~ 900 ml |
SH200G |
TS113 |
| H03-193-081 |
HD4400 |
500 ml ~ 2 L |
SH400G |
TS425 |
Specifications
| Cat. No |
H03-193-051 |
H03-193-061 |
H03-193-071 |
H03-193-081 |
| Model |
HD4050 |
HD4100 |
HD4200 |
HD4400 |
| Working Volume |
0.5 ~ 100 ml |
2 ~ 200 ml |
5 ml ~ 1 L |
100 ml ~ 3 L |
| Operating Frequency |
20 kHz |
| Amplitude |
10 ~ 100%(1% 단위 조절), Digital |
| Pulsation |
ON cycles 0.2 ~ 600sec, OFF cycles 0.3 ~ 600sec |
| Time Setting |
9hr 59min 59sec or Continuous |
| Temperature Sensor |
연결가능 ( 별도구매, Option ) |
| LCD Display |
Amplitude, Pulse Level, Time, Energy Input(kj), Temperature(Sensor 연결시) |
| Power |
230V(±10%), 50/60Hz |
| HF Generator |
Model |
GM4200 |
GM4400 |
| Size |
w220 x d150 × h335 mm |
| Converter |
Model |
UW50 |
UW100 |
UW200 |
UW400 |
| Size |
Φ45 × h175 mm |
Φ70 × h150 mm |
Φ86 × h180 mm |
Probe, Titaninum 재질
| Cat. No |
Model |
Size
Ø x h |
Working Volume for |
Amplitude for |
| HD4050 |
HD4100 |
HD4200 |
HD4400 |
HD4050 |
HD4100 |
HD4200 |
HD4400 |
| H03-193-100 |
TS102 |
2 x 150 mm |
0.5 ~ 20ml |
2 ~ 25ml |
- |
- |
125㎛ |
260㎛ |
- |
- |
| H03-193-104 |
TS103 |
3 x 139 mm |
1 ~ 20ml |
3 ~ 50ml |
5 ~ 90ml |
- |
118㎛ |
245㎛ |
280㎛ |
- |
| H03-193-112 |
TS106 |
6 x 103 mm |
5 ~ 75ml |
10 ~ 100ml |
10 ~ 350ml |
- |
70㎛ |
155㎛ |
210㎛ |
- |
| H03-193-120 |
TS113 |
13 x 130 mm |
- |
20 ~ 200ml |
20 ~ 900ml |
- |
- |
82㎛ |
132㎛ |
- |
| H03-193-132 |
TS225 |
Ø25 mm |
- |
- |
30ml ~ 1L |
- |
- |
- |
50㎛ |
- |
| H03-193-140 |
TT213 |
Ø13 mm |
- |
- |
20 ~ 900ml |
- |
- |
- |
132㎛ |
- |
| H03-193-144 |
TS413 |
13 x 140 mm |
- |
- |
- |
100 ~ 750ml |
- |
- |
- |
242㎛ |
| H03-193-148 |
TS416 |
16 x 134 mm |
- |
- |
- |
250ml ~ 1L |
- |
- |
- |
196㎛ |
| H03-193-152 |
TS419 |
19 x 132 mm |
- |
- |
- |
250ml ~ 1.5L |
- |
- |
- |
142㎛ |
| H03-193-156 |
TS425 |
25 x 129 mm |
- |
- |
- |
500ml ~ 2L |
- |
- |
- |
82㎛ |
| H03-193-158 |
TS425L |
25 x 255 mm |
- |
- |
- |
500ml ~ 2L |
- |
- |
- |
82㎛ |
| H03-193-160 |
TS432 |
32 x 138 mm |
- |
- |
- |
500ml ~ 2.5L |
- |
- |
- |
59㎛ |
| H03-193-164 |
TS438 |
38 x 145 mm |
- |
- |
- |
500ml ~ 3L |
- |
- |
- |
42㎛ |
Flow-through Cell Set for Large Sample Volume, Stainless Steel
| Cat. No |
Model |
용량 |
적용 가능 Model |
| H03-193-170 |
DG4G |
up to 50 L/h |
HD4100/4200 |
| H03-193-172 |
DZ 300E |
up to 100 L/h |
HD4400 |
- ● Horn(SH100G or SH200G)와 직접 연결하여 사용
● 5 Port : 2 x Sample 주입, 2 x Cooling Jacket Line, 1 x Sample Outle (8mm Tube 연결 가능)
- ● Continuous Flow-through Cell(샘플 순환) 용도로 사용
- ● 대용량 시료를 위한 Inline Sonication
Glass Rosette Cell, RZ Series
| Cat. No |
Model |
용량 |
for Probe Dia. |
하부지름 x 깊이 |
| H03-193-300 |
RZ1.LK |
25 ml |
Ø2-3 mm |
30 x 85 mm |
| H03-193-305 |
RZ2.LK |
40 ml |
Ø2-6 mm |
42 x 100 mm |
| H03-193-310 |
RZ3.LK |
110 ml |
Ø3-13 mm |
50 x 135 mm |
| H03-193-315 |
RZ4.LK |
390 ml |
Ø13-25 mm |
75 x 202 mm |
| H03-193-320 |
RZ5.LK |
660 ml |
Ø19-25 mm |
90 x 243 mm |
* Intensity of Distribution, Distance between probe tip and vessel bottom = 3cm
Glass Colling Vessel, KG Series
| Cat. No |
Model |
용량 |
for Probe Dia. |
하부지름 x 깊이 |
| H03-193-325 |
KG3.LK |
15 ml |
Ø2-13 mm |
20 x 65 mm |
| H03-193-330 |
KG5.LK |
70 ml |
Ø13-25 mm |
35 x 95 mm |
* Temperature Sensitive Sample과 같이 사용하기 알맞음
Glass Flow-through Vessel, DG Series
| Cat. No |
Model |
용량 |
for Probe Dia. |
하부지름 x 깊이 |
| H03-193-335 |
DG3.LK |
Max. 5.6 L/h |
Ø2-13 mm |
20 x 65 mm |
| H03-193-340 |
DG5.LK |
Max. 30 L/h |
Ø13-25 mm |
53 x 95 mm |
| H03-193-345 |
DG6.LK |
Max. 30 L/h |
Ø25-38 mm |
70 x 120 mm |
* With Cooling Jacket for Continuous Sonication
* Cup Horn
| Cat. No |
Model |
재질 |
적용 가능 Model |
| H03-193-180 |
BB6 |
Plastic + Ti-6AI-4V |
HD 4200 |
| H03-193-200 |
BR30 |
Ti-6AI-4V |
HD4100/4200 |
- ● 냉각액 순환을 위한 주입구 및 배출구가 있음
● 소량 시료의 고집적 초음파 처리, 세포 파쇄, 병원성 혹은 독성 물질의 초음파 처리 가능
● Indirect Sonication for Preventing Sample-cross-contamination
* Microtube Holder
| Cat. No |
Model |
Tube |
재질 |
적용 가능 Model |
| H03-193-190 |
EH6 |
6 ea |
Stainless Steel |
HD4200 |
| H03-193-210 |
EH3 |
3 ea |
Stainless Steel + Plastic |
HD4100/4200 |
- ● E-P tube 1.5ml, 2.5ml 장착 가능
● EH 6는 BB 6 장착용
● EH 3는 BR 30 장착용
Optional Accessories
| Cat. No |
Model |
Description |
| H03-193-220 |
TS8 |
Foot Swith for HD4050/4100/4200, 3m Cable |
| H03-193-230 |
ST-B.LK |
Stand for Bandelin Sonicator |
| H03-193-240 |
CL-B.LK |
Clamp for Bandelin Sonicator for HD4050 |
| H03-193-245 |
CL-B2.LK |
Clamp for Bandelin Sonicator for HD4100, HD4200, HD4400 |
| H03-193-250 |
TS-B.LK |
Temperature Sensor, 0 ~ 120℃ (길이 : 2m) |
| H03-193-260 |
SP-B.LK |
Sound Proof Box for Bandlin Sonicator |
* Stand(ST-B.LK) : Stainless Steel 304, w240 x d235 x h650 mm
- Sound Proof Box(SP-B.LK) 안에 설치하여 사용 할 수 있음
* Sound Proof Box Size : Sound Enclosure, 소음 방지 케이스
- Size : w325 x d370 x h710 mm
