AI 생성AI가 생성·보정한 이미지예요. AI는 실수할 수 있으니 실제 제품과 다를 수 있어요.

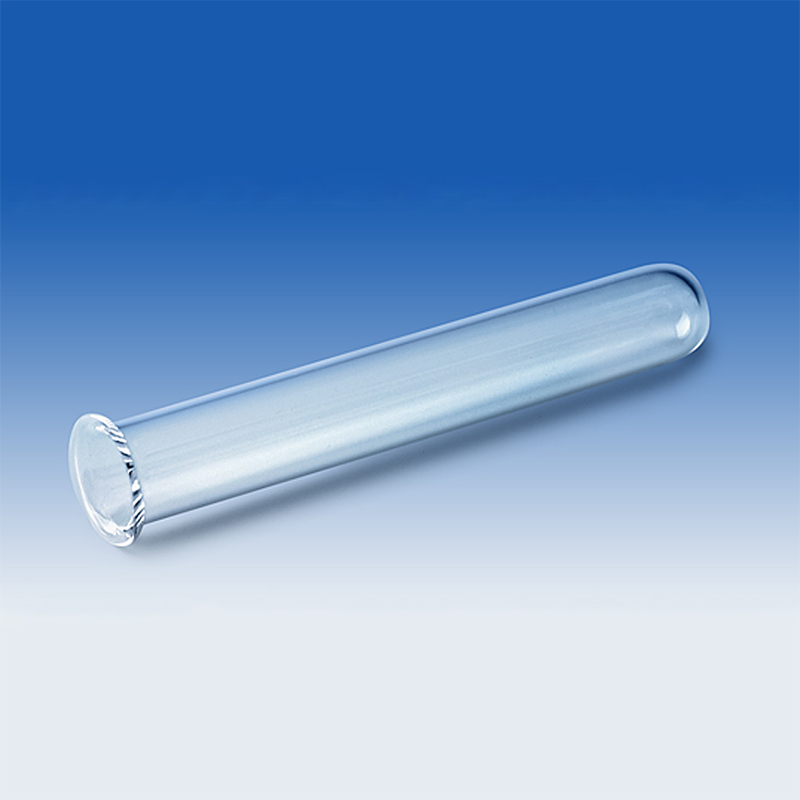

1 / 2Lklab Korea Fused Quartz Test Tube / 석영 유리 테스트 튜브
상품 한눈에 보기
고순도 석영(Fused Quartz) 재질의 테스트 튜브로 자외선부터 적외선까지 우수한 광투과성을 제공. 낮은 열팽창 계수로 뛰어난 열 내구성과 내식성 보유. 고온 실험 및 광학 연구에 적합하며 다양한 용량과 규격 제공.
- 카탈로그번호
- T16-470-0xx (4개 옵션)
- 브랜드
- LK Labkorea
- 카테고리
- Test Tubes
- 판매단위
- EA
카탈로그
4개 옵션 · 카탈로그 번호를 클릭하면 복사됩니다회원가입 없이 바로 구매하세요
가입하지 않아도 비회원가로 구매하실 수 있습니다.
카탈로그 번호 · 상품 설명출고판매가담기
Lklab Korea T16-470-010 Test tube/w/lip/Φ12xh100mm 1/EA판매 단위 EA ·
재고 확인 필요
견적요청
Lklab Korea T16-470-014 Test tube/w/lip/Φ15xh125mm 1/EA판매 단위 EA ·
재고 확인 필요
견적요청
Lklab Korea T16-470-018 Test tube/w/lip/Φ18xh150mm 1/EA판매 단위 EA ·
재고 확인 필요
견적요청
Lklab Korea T16-470-022 Test tube/w/lip/Φ25xh200mm 1/EA판매 단위 EA ·
재고 확인 필요
견적요청
LK Labkorea · Lklab Korea Fused Quartz Test Tube / 석영 유리 테스트 튜브
Lklab Korea Fused Quartz Test Tube / 석영 유리 테스트 튜브
주요 특성
- 재질: Fused Quartz
- 자외선부터 적외선까지 광범위한 광전송
- 우수한 경도 및 내식성
- 낮은 열팽창 계수로 인한 뛰어난 열 내구성
- 제조사: TGP / Technical Glass Products USA
물리적 특성
| 항목 | 값 |
|---|---|
| 연화점 (Softening Point) | 1683°C |
| 서냉점 (Annealing Point) | 1215°C |
| 왜곡점 (Strain Point) | 1120°C |
| 열팽창 계수 (20°C–320°C) | 5.5 × 10⁻⁷ cm/cm °C |
연화점 (Softening Point)
- 서냉점보다 높은 온도로서 유리의 자중에 의해 변형이 생기는 점
- 제품 완성 후에는 이보다 낮은 온도에서 모든 처리를 해야 함
서냉점 (Annealing Point)
- 유리제품을 성형한 후 서냉 시킬 때의 온도
- 제품의 변형이 생기지 않으면서 내부 열응력을 해소시킬 수 있는 최고 온도
왜곡점 (Strain Point)
- 이론상 원자의 이동이 불가능한 온도
- 연화점보다 높은 온도
석영 유리 평균 투과율
(Includes Surface Reflection Losses — Samples Tested 10mm Thick)
(Tubing 1mm Thick)
범례 (Legend):
- Red Line: Tubing
- Green Line: Commercial Grade Fused Quartz
- Orange Line: Optical Grade Fused Quartz
- Blue Line: Fused Silica
Y축: PERCENT TRANSMITTANCE (0–100%)
X축: WAVE LENGTH, NANOMETERS (160–5000 nm)
- 상업용 및 광학용 10mm 두께의 테스트 샘플에 대한 평균 전송율
- 석영 유리는 적외선 전송에 매우 효율적
- 적외선 전송은 약 4µm까지 확장되며, 2.73µm의
Water band에서 거의 흡수되지 않음
석영 유리 속성
| PROPERTY | TYPICAL VALUES |
|---|---|
| Density | 2.2 × 10³ kg/m³ |
| Hardness | 5.5–6.5 Mohs, 570 KHN₁₀₀ |
| Design Tensile Strength | 4.8 × 10⁷ Pa (7,000 psi) |
| Design Compressive Strength | > 1.1 × 10⁹ Pa (160,000 psi) |
| Bulk Modulus | 3.7 × 10¹⁰ Pa |
| Rigidity Modulus | 3.1 × 10¹⁰ Pa |
| Young’s Modulus | 7.2 × 10¹⁰ Pa |
| Poisson’s Ratio | 0.17 |
| Coefficient of Thermal Expansion (20°C–320°C) | 5.5 × 10⁻⁷ cm/cm °C |
| Thermal Conductivity (20°C) | 1.4 W/m°C |
| Specific Heat (20°C) | 670 J/kg°C |
| Softening Point | 1683°C |
| Annealing Point | 1215°C |
| Strain Point | 1120°C |
| Electrical Resistivity (350°C) | 7 × 10⁷ ohm·cm |
Dielectric Properties (20°C, 1 MHz)
| 항목 | 값 |
|---|---|
| Constant | 3.75 |
| Strength | 5 × 10⁷ V/m |
| Loss Factor | < 4 × 10⁻⁴ |
| Dissipation Factor | < 1 × 10⁻⁴ |
기타 특성
| 항목 | 값 |
|---|---|
| Index of Refraction | 1.4585 |
| Constringence (Nu value) | 67.56 |
| Velocity of Sound–Shear Wave | 3.75 × 10³ m/s |
| Velocity of Sound–Compressional Wave | 5.90 × 10³ m/s |
| Sonic Attenuation | < 11 dB/m MHz |
| Permeability Constants (700°C) | Helium: 210×10⁻¹⁰, Hydrogen: 21×10⁻¹⁰, Deuterium: 17×10⁻¹⁰, Neon: 9.5×10⁻¹⁰ (cm³ mm/cm² sec cm Hg) |
제품 사양
| Cat. No | Model | 용량 | Size (ID×h) |
|---|---|---|---|
| T16-470-010 | TTL10 | 10ml | Ø12×100 mm |
| T16-470-014 | TTL20 | 20ml | Ø15×125 mm |
| T16-470-018 | TTL35 | 35ml | Ø18×150 mm |
| T16-470-022 | TTL95 | 95ml | Ø25×200 mm |

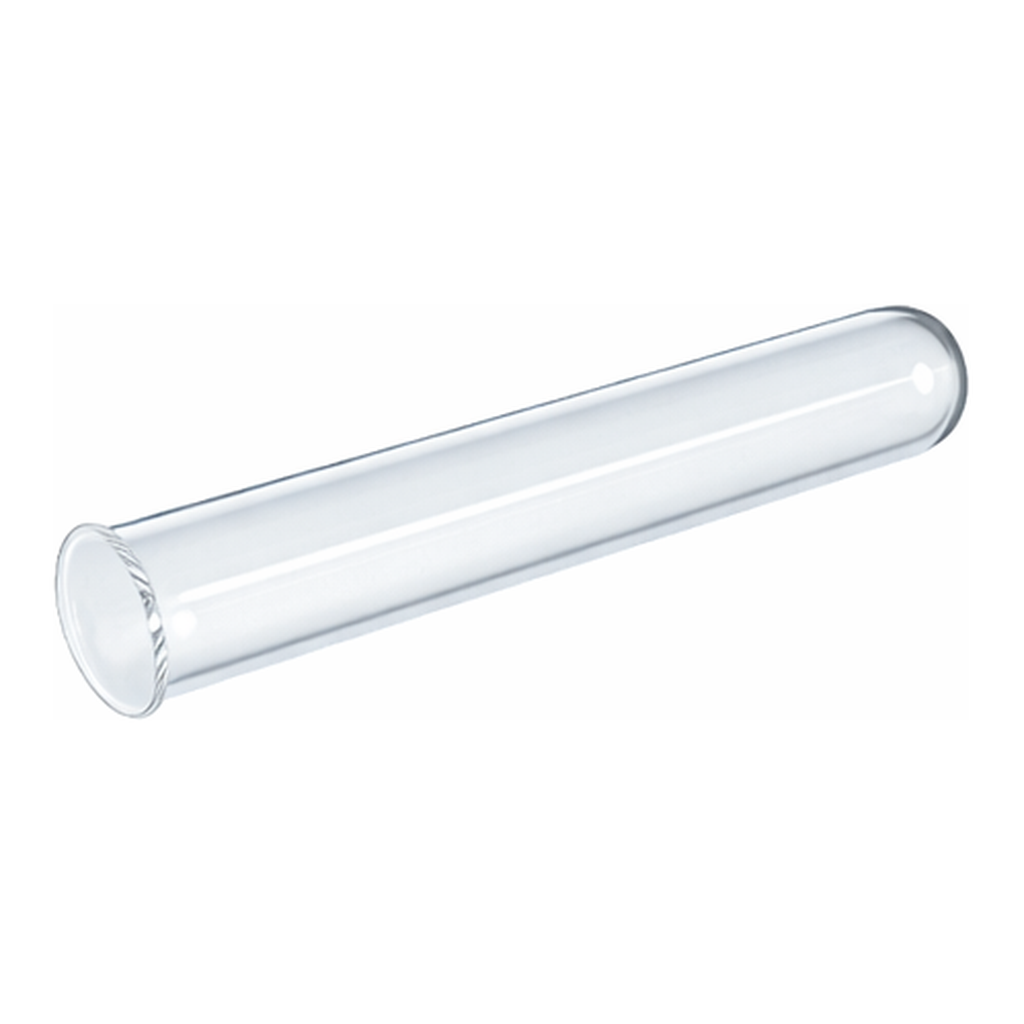

제품 이미지
LK Labkorea 상품 둘러보기
전체보기
문의
0개 · 배송·재고 문의는 실시간 상담이 빠릅니다아직 등록된 문의가 없어요.
