OFFICENEX [업체직송상품](CH)도어클로저/k1620/90도스톱

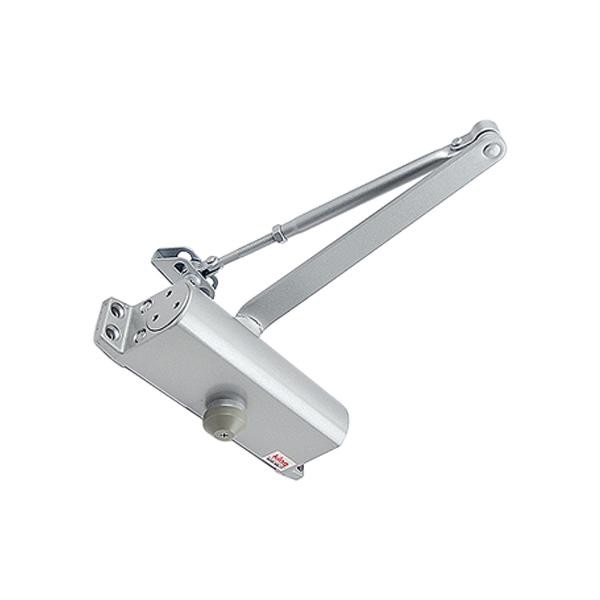

도어클로저 / K1620 / 90도스톱

기본 사양

제품 특징

• 알루미늄 합금 바디 채용
• 1차, 2차 별도의 조정 밸브로 속도 조절 가능
• 좌우 구분 없이 설치 가능 (Non-handed)
• Rack-and-pinion 설계 구조
• 문 열림 최대 각도 180°
• 견고한 구조로 오랜 수명 보장
• 당기는 쪽 설치용
• HOLD OPEN 기능: 문을 90° 이상 열면 정지됨

제품 특징 설명

• 알루미늄 합금 바디
  엄격한 품질관리로 제작된 알루미늄 합금 바디를 채용하여 내구성이 뛰어납니다.

• 랙 & 피니언 구조
  문과 프레임, 조정레버가 180°까지 부드럽게 작동되도록 설계되었습니다.

• Non-handed 구조
  좌우 구분 없이 설치 가능하며, 피니언 축이 양방향으로 설계되어 있습니다.

• 속도 조정 밸브

  • 1차 밸브: 문의 각도 10°까지 닫힘 속도 조절
  • 2차 밸브: 문의 각도 10°~완전 닫힘까지 속도 조절

• HOLD OPEN 기능
  문을 90° 이상 열면 문이 정지하며, 최대 180°까지 열림 가능합니다.

설치 방법 (B형, 당기는 쪽 설치)

• 왼쪽 문일 경우 (문이 왼쪽으로 열릴 때)
  → 힌지 반대편 클로저 설치

• 오른쪽 문일 경우 (문이 오른쪽으로 열릴 때)
  → 힌지 반대편 클로저 설치

주의사항
목재문(가벼운 문)의 경우 문의 틀 쪽에 클로저를 부착하면 힘이 약해질 수 있으므로 주의하십시오.

이미지에서 추출된 추가 정보

B형 설치방법 (당기는 쪽 설치)

• 철문인 경우: 한판문 클로저 설치
• 목재문(가벼운 문)인 경우: 문의 두께에 클리너 받침을 함께 얹혀 설치 주의

도면 주요 치수 (단위: mm)

• 속도조정밸브, 링크 기준
  • 좌측 도면: 19 / 44 / 140 / 95 / 19 / 45 / 19
  • 우측 도면: 19 / 44 / 170 / 95 / 19 / 45 / 19
