IKA 바이오리액터 컨트롤 유닛 패키지 HABITAT cell cct
| 상품 옵션 정보 | ||||||
|---|---|---|---|---|---|---|
| 카탈로그 번호 | 설명 | 상태 | 단위 | 가격 | 가격(VAT포함) | 수량 / 장바구니 / 찜 |
| 0010007582 | IKA 0010007582 바이오리액터 컨트롤 유닛 패키지 HABITAT cell cct set | 재고문의 | set | 0원 | 0원 | |

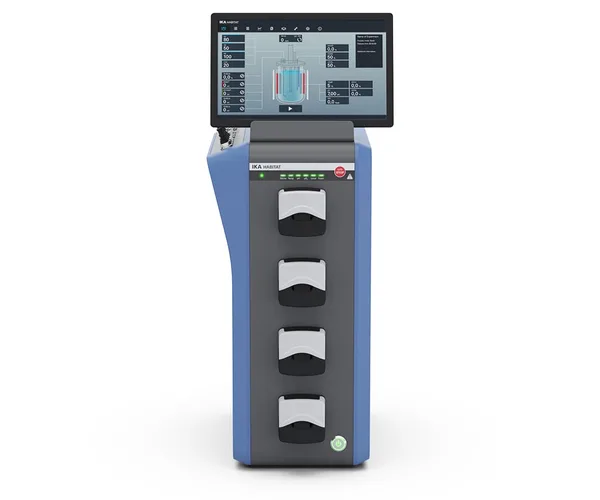

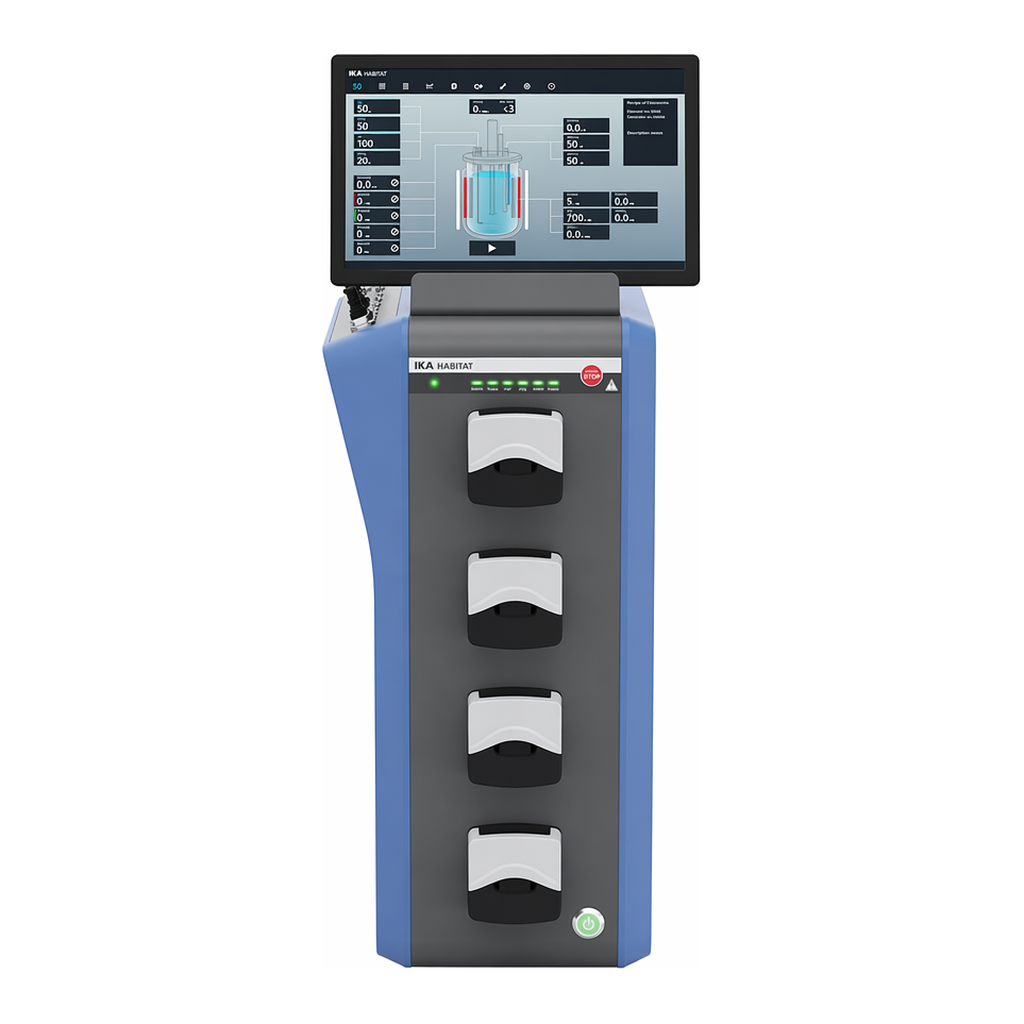

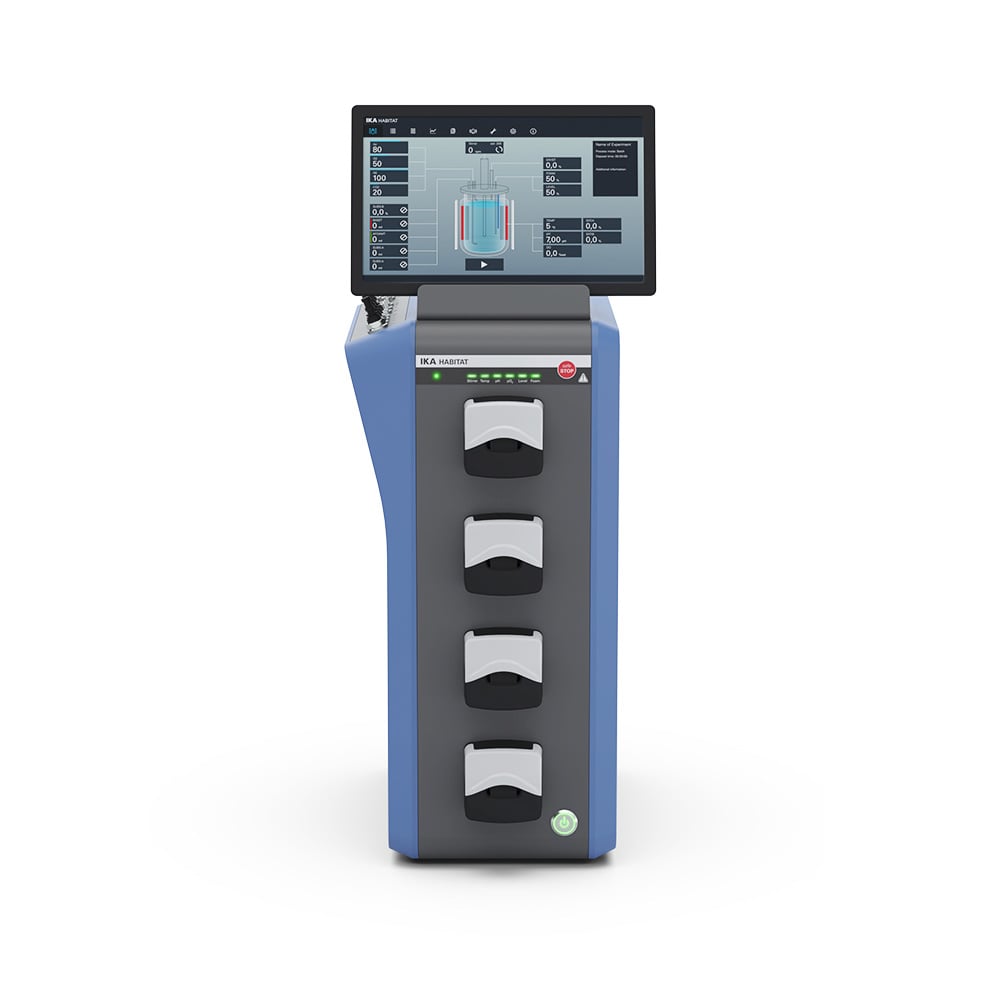

HABITAT cell cct
HABITAT 셀 CCT 제어 타워 패키지는 세포 배양 응용을 위해 정밀한 모니터링과 제어를 제공하는 고급 바이오리액터 시스템입니다. 이 패키지에는 가스 공급, 액체 추가, 다중 파라미터 센서 및 온도 제어를 위한 포괄적인 연결 옵션을 갖춘 제어 장치와 사용하기 쉬운 태블릿 인터페이스가 포함되어 있어 바이오리액터 운영을 원활하게 할 수 있습니다. HABITAT 셀 패키지 외에도 CO2, 전도도 및 탁도 센서를 연결할 수 있는 옵션이 있습니다.
제어 및 모니터링
직관적인 소프트웨어를 통해 10.4인치 태블릿으로 생물 공정 및 관련 파라미터를 쉽게 제어하고 모니터링할 수 있습니다. 사용자는 배치(batch), 연속식 배치(fed-batch) 및 지속/연속(perfusion/continuous) 운영 모드 중에서 선택할 수 있어 다양한 세포 배양 기술에 대응할 수 있습니다. 혁신적인 Chaotic Mixing 기능은 필요할 때 효율적이고 균질한 혼합을 가능하게 합니다. 제어 소프트웨어는 명확한 교정 관리, 실시간 데이터 시각화 및 완전한 공정 문서를 제공하여 FDA CFR Part 11 요구 사항을 준수할 수 있습니다(옵션).
가스 공급
네 개의 개별 가스 라인(N2, O2, 공기, CO2)에 대한 내장형 질량 유량 제어기를 통해 0.01 - 2 L/min의 유량을 세포 성장 요구에 맞게 조절할 수 있습니다.
액체 공급
네 개의 통합된 Watson Marlow 펌프는 방향과 속도가 조절 가능하여 산, 염기, 소포 억제제, 포유동물 세포 배양 배지를 위한 공급액 등 다양한 액체를 다루는 데 유연성을 제공합니다.
센서
HABITAT 바이오리액터는 중요한 생명공정 매개변수를 정확하게 모니터링하고 제어할 수 있는 고급 센서가 장착되어 있습니다. 표준 판매용 용기 패키지에는 다음과 같은 센서가 포함되어 있습니다:
• pH
• 용존 산소(DO)
• 온도
• 수 레벨
• 거품
옵션 센서: CO2, 전도도, 탁도, 생체 세포량, 산화환원전위(Redox), 배기 가스 분석 등.
온도 제어
배양 중 일정하고 정밀한 온도 제어는 해당 용기 크기에 맞게 조정된 히팅 슬리브에 의해 보장됩니다. (히팅 슬리브는 HABITAT 세포 용기 패키지에 포함되어 있습니다.)
주요 특징 요약
• 컴팩트하고 공간 절약형 디자인, 크기: 223 x 402 x 450 mm (WxDxH)
• 더 나은 통찰력과 더 많은 제어를 위한 최신 기술 센서
• 명확한 작동을 위한 대형 화면 태블릿(10.4인치)
• 단순한 초기 설정과 프로세스 전반에 걸친 직관적인 사용자 지원을 제공하는 사용하기 쉬운 제어 소프트웨어
• 4개의 통합형 빠른 로드 펌프(Watson Marlow)
• USB, PC, RS232, OPC-UA, 이더넷, 외부 신호 입력, 외부 펌프, 일회용 장치, 온도 조절기 등 다양한 플랫폼 연결성
• 데이터 저장
• 내장형 질량 유량 제어기가 있는 가스 공급: 예: N2, O2, 공기 및 CO2
• 상태 LED 디스플레이: 지시등을 통한 직접 오류 표시
주의사항 : 제어 타워 패키지와 별도로 제공되는 용기 패키지가 있어야 합니다.
기본 구성 품목
- HABITAT Cell CCT S099
- Tablet with software für Bioreactor
- HA.pl S099
기술 데이터
| 컨트롤러 | Cell Growth |
| 작동 모드 | 타이머, 연속구동, 프로그램 구동 |
| 화면 표시 | 테블릿 PC |
| 구동 | 터치스크린 |
| 데이터 메모리 사이즈 | 32 GB |
| 전원 장애 후 자동 재시작 | 예 |
| 이더넷 인터페이스 | 예 |
| 단독 사용 반응기 인터페이스 | 예 |
| 써모스탯 인터페이스 | 예 |
| 외부 펌프 인터페이스 | 예 |
| Gravimetric feeding | 예 |
| Exponential feeding | 예 |
| Biomass feeding | yes, with Excell Sensor |
| OPC UA interface | 예 |
| 필터 히터 | 예 |

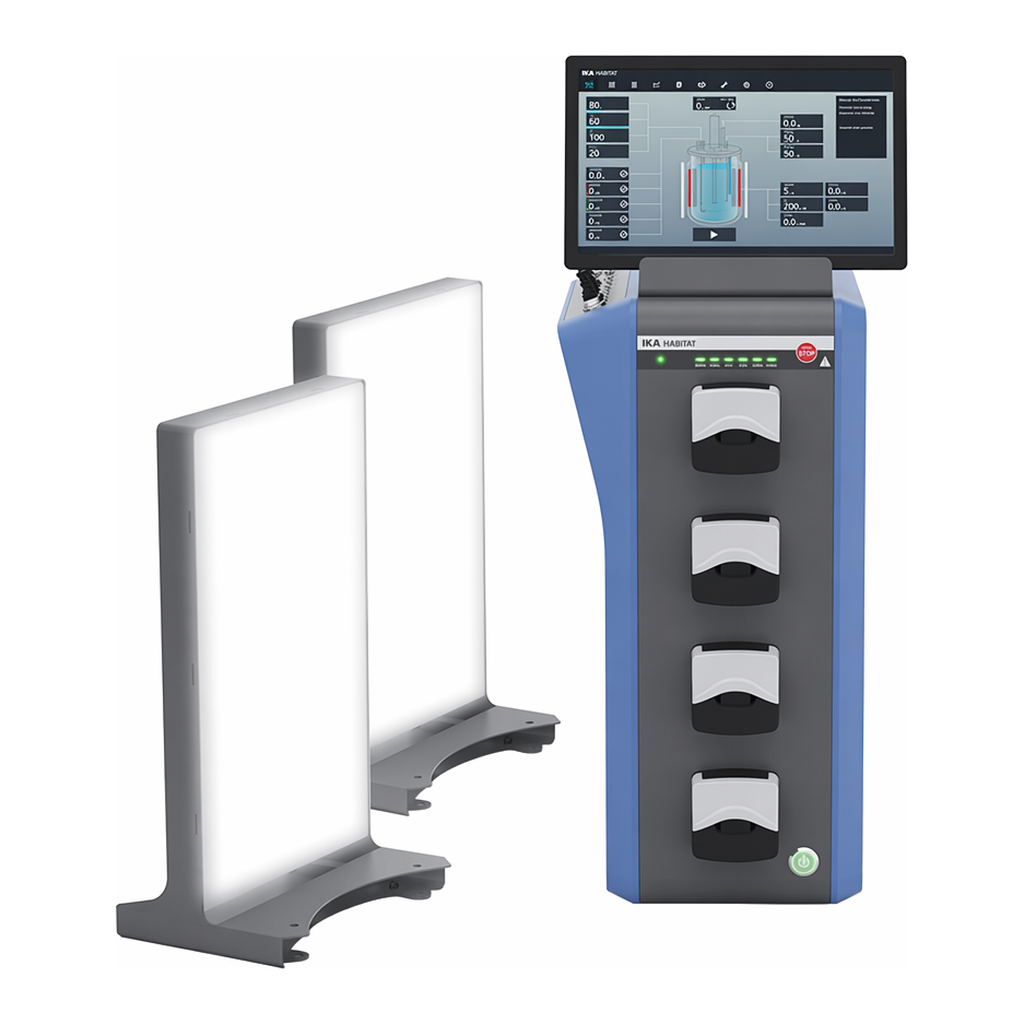

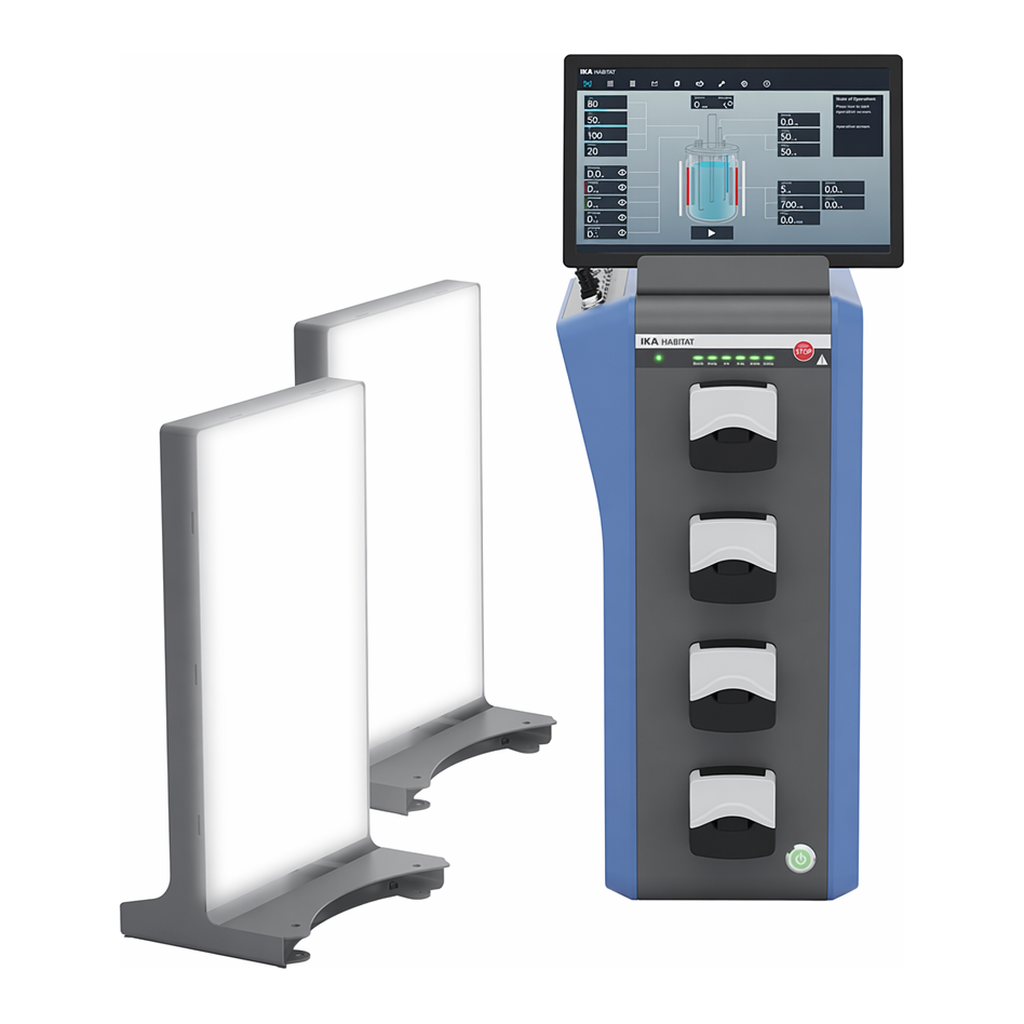

| LED 라이트 판넬 | 액세서리 |
| 교반 모터 | 예 |
| 검교정(캘리브레이션) 가이드 온도 | 예 |
| 검교정(캘리브레이션) 가이드 pH | 예 |
| 검교정(캘리브레이션) 가이드 pO2 | 예 |
| pH - 온도 보정 | 예 |
| 호스 충전 모드 | 예 |
| 스터러 제어모드 | 종료, 수동, 프로필, Cascade-pO2 제어, 혼란 |
| 속도 범위 | 1 - 2200 rpm |
| 속도 편차 >= 100 rpm | ±2 % |
| 속도 편차 <= 100 rpm | ±5 rpm |
| 속도 표시 | TFT |
| 역방향 회전 | 예 |
| 타이머 | 예 |
| 타이머 표시 | TFT |
| 시간 설정 범위 | 1 - 120 min |
| 가열 덮개 | 예 |
| 열출력 | 250 W |
| 열 제어 | TFT |
| 온도 제어 | PID |
| 최소 가동 온도 | 5 - 80 °C |
| 외부 온도 센서 연결 | PT1000 |
| 온도 표시 | 예 |
| 측정 범위 | 0 - 100 °C |
| 온도 측정 해상도 | 0.1 K |
| 온도 제어 정확도 | ±0.2 °C |
| 최소 온도 제한 | 0 °C |
| 최대 온도 제한 | 110 °C |
| pH 측정 | 예 |
| pH 제어모드 | 종료, 자동, 프로필 |
| pH value display | TFT |
| pH 측정 범위 | 0 - 14 pH |
| pH 측정 해상도 | 0.01 pH |
| pH 측정 정확도 | ±0.02 pH |
| 해상도 설정 pH 값 | 0.01 pH |
| pH 제어정확도 | ±0.05 pH |
| pO2 센서 연결 | 예 |
| pO2 제어모드 | 종료, 수동, 자동, 프로필 |
| 측정 범위 pO2 최소. | 0 %sat |
| 측정 범위 pO2 최대. | 200 %sat |
| 해상도 pO2 측정 | 0.01 %sat |
| 정확도 of pO2 측정 | ±0.3 %sat |
| pO2 제어정확도 | 0.3 %sat |
| 연결 for 혼탁도 센서 | 예 |
| 혼탁도 제어모드 | 모니터링 |
| 연결 for 전도율 센서 | 예 |
| 전도율 제어모드 | 모니터링 |
| CO2 센서 연결 | 예 |
| CO2 제어모드 | 모니터링 |
| Exhaust Gas Analyzer | yes, with Blue Vary Sensor |
| OUR,CER,RQ calculation | yes, with Blue Vary Sensor |
| RQ feeding | yes, with Blue Vary Sensor |
| Digital pH sensor | yes, with EasyFerm Bio Arc Sensor |
| Measuring Range min. digital pH | 0 pH |
| Measuring Range max. digital pH | 14 pH |
| Accuracy digital pH | ±0.02 pH |
| Digital DO sensor | yes, with OxyFerm FDA Arc |
| Measuring Range min. digital DO | 0 %sat |
| Measuring Range max. digital DO | 200 %sat |
| Accuracy digital DO | ±2 % |
| Optical DO sensor | yes, with VisiFerm RS485-ECS |
| Measuring Range min. optical DO | 0 %sat |
| Measuring Range max. optical DO | 300 %sat |
| Accuracy optical DO | ±1 % |
| Biomass sensor | yes, with CGQ BioR Sensor |
| Measuring Range min. Biomass | 0.5 OD |
| Measuring Range max. Biomass | 50 OD |
| Digital Redox / ORP sensor | yes, with EasyFerm Plus ORP Arc |
| Measuring Range min. digital ORP | -1500 mV |
| Measuring Range max. digital ORP | 1500 mV |
| Digital biomass sensor | yes, with Excell Sensor |
| Measuring Range min. digital biomass | 0 AU |
| Measuring Range max. digital biomass | 6 AU |
| Accuracy digital biomass | ±1 % |
| Viable Cell Density Sensors | yes, with Incyte Sensor |
| Measuring Range min. cell density | 5 x 10^5 cells/mL |
| Measuring Range max. cell density | 8 x 10^9 cells/mL |
| Accuracy cell density | ±1 % |
| 가스 투입 연결 Air | 6 mm |
| 가스 배출 연결 Air | 6 mm |
| 가스 투입 연결 O2 | 6 mm |
| 가스 배출 연결 O2 | 6 mm |
| 가스 투입 연결 N2 | 6 mm |
| 가스 배출 연결 N2 | 6 mm |
| 가스 투입 연결 CO2 | 6 mm |
| 가스 배출 연결 CO2 | 6 mm |
| 가스 치환 | 연속 및 자동 |
| 표시 유량 | l/min, cc/min |
| 입력 압력 | 200 - 3000 mbar |
| 압력 out 최소. | 200 mbar |
| 압력 out 최대. | 1000 mbar |
| 유량 Air 최소. | 1 cc/min |
| 유량 Air 최대. | 2000 cc/min |
| 유량 O2 최소. | 1 cc/min |
| 유량 O2 최대. | 2000 cc/min |
| 유량 N2 최소. | 1 cc/min |
| 유량 N2 최대. | 2000 cc/min |
| 유량 CO2 최소. | 1 cc/min |
| 유량 CO2 최소. | 2000 cc/min |
| 가스 제어 유닛의 측정과 제어정확도 | ±2 % fsr |
| 연동 펌프 | 예 |
| 펌프 헤드 수량 | 4 |
| 펌프 헤드 기능 | 산, 염기, 소포제, 수위(레벨) |
| 펌프 헤드 | Watson Marlow 114DV |
| 펌프 튜브 수 | 4 |
| 펌프 롤러 수량 | 4 |
| 최속 유속 | 0.3 ml/min |
| 최대 유속 | 270 ml/min |
| Flow rate control accuracy | ±0.3 ml/min |
| 펌프 속도 최소. | 33 rpm |
| 펌프 속도 최대. | 400 rpm |
| 역방향 회전 펌프 | 예 |
| 펌프 속도 표시 | TFT |
| 최소 내부 튜브 직경 | 0.5 mm |
| 최대 내부 튜브 직경 | 4.8 mm |
| 튜브 외부 직경 최소. | 4.1 mm |
| 튜브 외부 직경 최대. | 8.4 mm |
| 튜브 재료 | 실리콘 |
| 튜브 경도 | 50 - 60 Shore A |
| 치수 (W x H x D) | 224 x 624 x 405 mm |
| 무게 | 14 kg |
| 포장 단위 | 1 pcs |
| 허용 주위 온도 | 5 - 40 °C |
| 허용 상대 수분 | 80%(최대 31°C), 최대 50(@40°C)까지 일정선 감소 |
| DIN EN 60528에 의거한 보호 등급 | IP 20 |
| RS 232 인터페이스 | 예 |
| USB 인터페이스 | 예 |
| WIFI 인터페이스 | 예 |
| 전압 | 100 - 240 V |
| 주파수 | 50/60 Hz |
| 입력 전력 | 300 W |
| 최대 전기 입력 | 1100 W |
| 입력 전력 Standby | 10 W |
| 퓨즈 | 2x T5.0A 250V |
