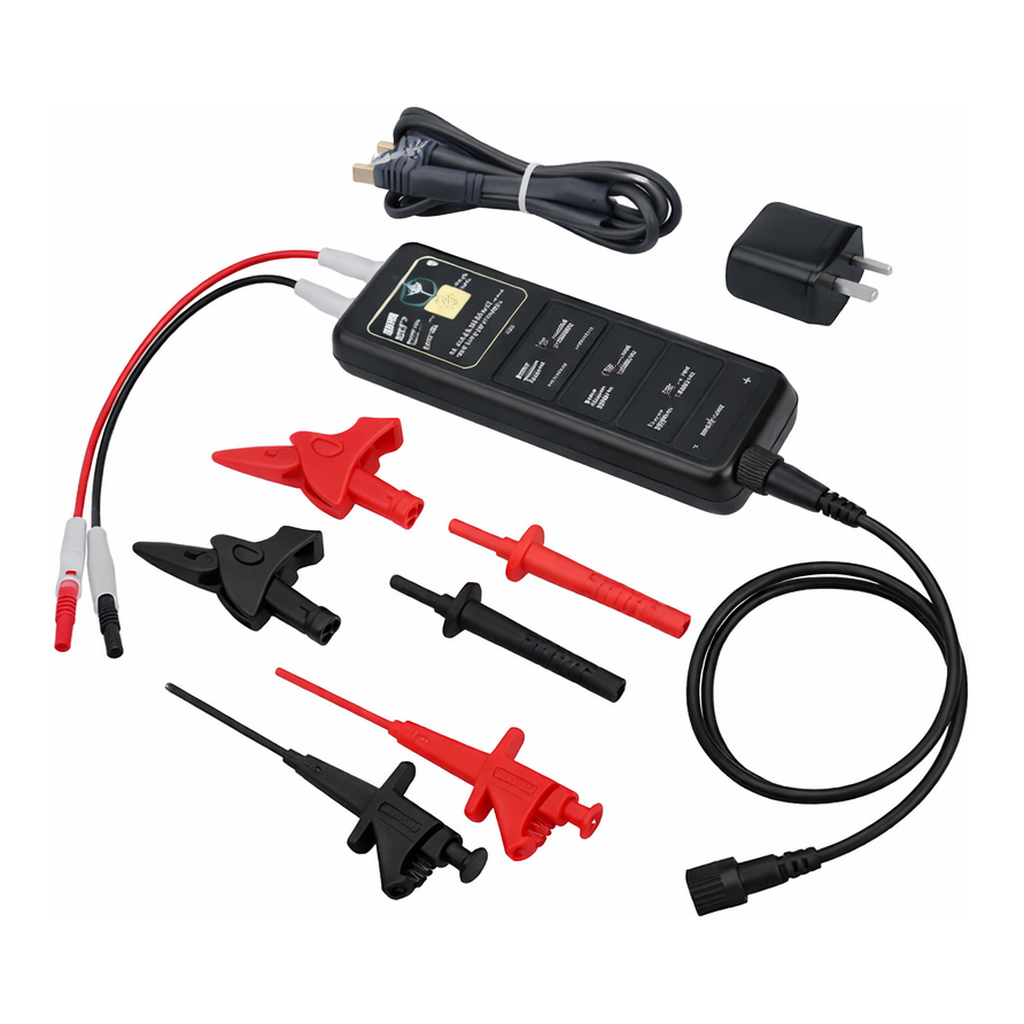

SIGLENT 시글런트 디퍼런셜 프로브 DPB5150

DPB5150 Differential Probe

제품 소개

DPB5000 시리즈 고전압 차동 프로브는 플로팅 측정에 대한 요구를 충족시키기 위해 고전압 차동 신호를 측정하도록 설계되었습니다.
대역폭은 100MHz까지 가능하며 대부분의 측정 시스템에 대한 요구를 충족합니다.
다양한 범위를 선택할 수 있으며 차동 전압 측정 범위는 대부분의 테스트 회로에 적합합니다.

사용자는 오프셋 전압을 조정하기 위해 테스트 모드로 전환할 수 있으며,
프로브가 장기간 사용된 후에도 자동으로 보정되어 안정적인 측정이 가능합니다.
전자 터치 버튼은 내구성을 높여 더 긴 수명을 제공합니다.

5MHz 대역폭 제한 기능을 통해 스위칭 전원공급기의 FET 스위칭 주파수 측정에 적합하며,
고주파 잡음 및 간섭을 효과적으로 필터링할 수 있습니다.
사운드 & 라이트 경보 기능은 수동으로 제어 가능하며, 사용자 편의성을 높였습니다.

USB 전원 커넥터를 사용하여 더욱 간편하고 유연한 전원 공급이 가능합니다.
표준 BNC 입력 커넥터를 채택하여 대부분의 오실로스코프와 호환되며
(오실로스코프 입력 임피던스는 1MΩ으로 설정 필요, 50Ω 선택 시 감쇠율 절반으로 감소)
자동 저장 기능으로 전원 차단 시에도 데이터를 보호합니다.

공통 모드 노이즈 억제 성능이 우수하여
전원 공급기, 주파수 변환기, 전자 밸러스트, 전력 전자 기기 등의
연구개발, 디버깅, 유지보수 작업에 적합합니다.

제품 특징

• 대역폭: 70MHz
• 최대 입력 차동 전압: 1500V (DC + AC)
• 감쇠율 선택: X50 / X500
• 정확도: ±2%
• 표준 USB 전원 어댑터 (5V / 1A)

제품 사양

참고 자료

• 자세한 내용은 DataSheet 또는 Quick Start Guide를 참조하세요.
• 이미지는 참조용이며, 실제 제품 사양은 데이터시트를 기준으로 확인하십시오.
