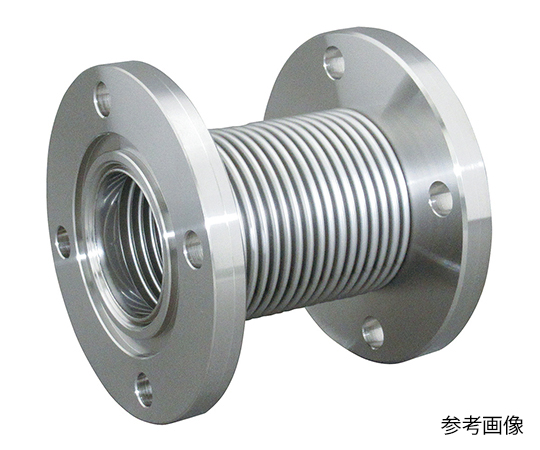

AS ONE Molded Bellow(JIS Vacuum Flange), 성형 벨로즈(JIS 진공 플랜지)
AI 생성AI가 생성·보정한 이미지예요. AI는 실수할 수 있으니 실제 제품과 다를 수 있어요.
1 / 2
AS ONE

AS ONE Molded Bellow(JIS Vacuum Flange), 성형 벨로즈(JIS 진공 플랜지)

상품 한눈에 보기

진공 및 대기압 환경에서 사용 가능한 스테인리스 성형 벨로즈로, 최대 250℃ 베이킹 가능. JIS B 2290 규격 플랜지 적용, 누설량 1×10^-7Pa·m³/s 이하, 반복 수명 1만 회로 내구성이 우수함.

카탈로그번호
3-8087-xx (15개 옵션)
브랜드
AS ONE
카테고리
Connectors
판매단위
pk
#AS ONE

카탈로그

15개 옵션
회원가입 없이 바로 구매하세요
가입하지 않아도 비회원가로 구매하실 수 있습니다.
3-8087-01 IF20, 스프링 정수 (N/㎜) : 10 / 유효면적 (㎠) : 6.1 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-02 IF25, 스프링 정수 (N/㎜) : 8.4 / 유효면적 (㎠) : 9.2 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-03 IF40, 스프링 정수 (N/㎜) : 5.1 / 유효면적 (㎠) : 20.3 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-04 IF50, 스프링 정수 (N/㎜) : 5 / 유효면적 (㎠) : 26 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-05 IF65, 스프링 정수 (N/㎜) : 3.6 / 유효면적 (㎠) : 39.5 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-06 IF80, 스프링 정수 (N/㎜) : 6 / 유효면적 (㎠) : 58.5 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-07 IF100, 스프링 정수 (N/㎜) : 7.8 / 유효면적 (㎠) : 105.2 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-08 IF125, 스프링 정수 (N/㎜) : 11.7 / 유효면적 (㎠) : 162.5 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-09 IF150, 스프링 정수 (N/㎜) : 13.6 / 유효면적 (㎠) : 218 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-10 IF200, 스프링 정수 (N/㎜) : 33.2 / 유효면적 (㎠) : 362.7 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-11 IF250, 스프링 정수 (N/㎜) : 80.9 / 유효면적 (㎠) : 581.7 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-12 IF300, 스프링 정수 (N/㎜) : 92.9 / 유효면적 (㎠) : 819.4 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-13 IF350, 스프링 정수 (N/㎜) : 90.5 / 유효면적 (㎠) : 1013.4 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-14 IF400, 스프링 정수 (N/㎜) : 80.3 / 유효면적 (㎠) : 1271.1 pk판매 단위 pk ·
재고 확인 필요
견적요청
3-8087-15 IF500, 스프링 정수 (N/㎜) : 530.6 / 유효면적 (㎠) : 2062.9 pk판매 단위 pk ·
재고 확인 필요
견적요청
재고문의·견적요청 옵션은 실시간 상담으로 납기를 확인해 드립니다 · 연구비 카드 결제 가능

AS ONE · AS ONE Molded Bellow(JIS Vacuum Flange), 성형 벨로즈(JIS 진공 플랜지)

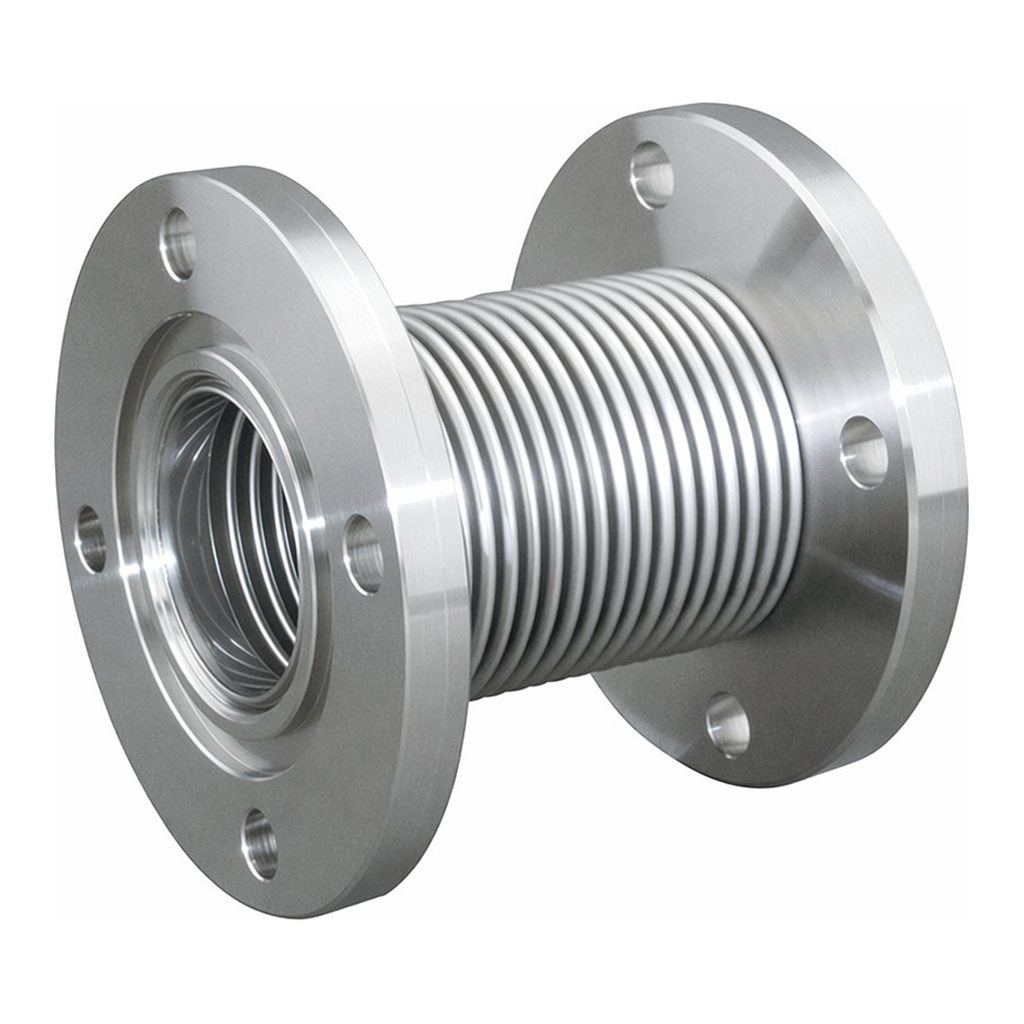

AS ONE Molded Bellow (JIS Vacuum Flange)

성형 벨로즈(JIS 진공 플랜지)

제품 사양

항목 내용
압력 조건 내부: 진공 / 외부: 대기압
온도 조건 20℃ (베이킹 시 최대 250℃)
재질 벨로즈: 스테인리스(SUS316L) / 플랜지: 스테인리스(SUS304)
리크 량 1×10^-7 Pa·m³/s 이하
반복 수명 1만 회
플랜지 형상 JIS B 2290 (플랜지 A/VG, 플랜지 B/VF)

참고 사항

  • 도면과 사이즈 표는 첨부 파일을 참조해 주세요.
