와류를 이용한 막 막힘 방지 시스템

와류를 이용한 막 막힘 방지 시스템

멤브레인에 와류를 더하다 — Vortex를 이용한 막 막힘 방지 기술

FMX는 블레이드 형상의 Vortex Generator(와류 발생기)를 이용하여 평막 Membrane 표면에 강력한 Vortex(와류)를 발생시켜 막 오염을 획기적으로 저감시키는 Membrane 시스템입니다.
일반 Membrane으로 처리가 어려운 고점도, 고농도, 고밀도의 액상혼합물을 효과적으로 농축·정제·여과 처리할 수 있어 기존 Membrane 시스템으로 해결이 불가능한 다양한 분야에 적용 가능합니다.

---

고객의 이익을 창출하는 새로운 멤브레인 시스템

• 추가 농축/회수 및 운전시간 단축으로 생산성 향상
• 공정수 절감 및 에너지 절약으로 유지관리비 절감
• 공정 단순화로 투자비 및 설치 공간 절약

---

고농도·고점도·고밀도 혼합물에 특화된 멤브레인 시스템

• 고액분리(TS 5% 이상의 혼합물 99.9% 회수) 및 높은 수율의 Diafiltration 가능
• 고농도 분리막 분야에서의 다양한 검증 및 성공적인 적용

---

다양한 멤브레인 적용

• OMSP (Optimal Membrane Selection Program)를 통해 다양한 MF, UF, NF 분리막 적용 가능

---

적용 분야

공정 단순화 | 공정 개선 및 생산성 향상 | 생산 원가 절감

FMX 내부 구성 요소

• Membrane
• Vortex Generator
• Guide Ring
• Membrane Module

---

기술 구성 및 특징

1. 와류를 이용한 막 막힘 완벽 해결

• 적은 에너지로 분리막 표면에 효과적인 전단력 발생
• Vortex로 발생된 전단력이 막 표면에 오염물질 적층 방지
• 막오염 억제 및 농도분극 경계층 파괴로 처리용량 증대
• 막오염으로 인한 세정 주기 최소화

2. 운전 제어 및 운영 편의성 극대화

• HISTORY 기능으로 1초 단위 실시간 이력 기록 및 데이터 저장
• 설정에 따른 자동운전 및 정지 기능(SEMI AUTO) 제공

3. 검증된 성능과 높은 내구성

• 강한 난류 발생으로 고농도 혼합물 운전에 최적화된 설계
• CE 및 ISO 인증 부품 사용으로 기술력과 내구성 검증

---

제품 모델

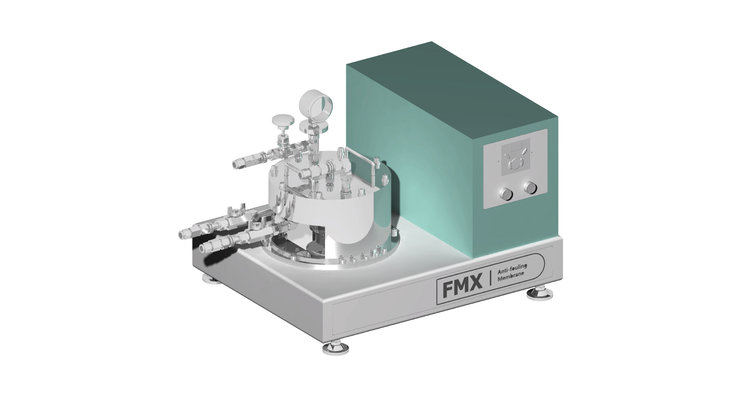

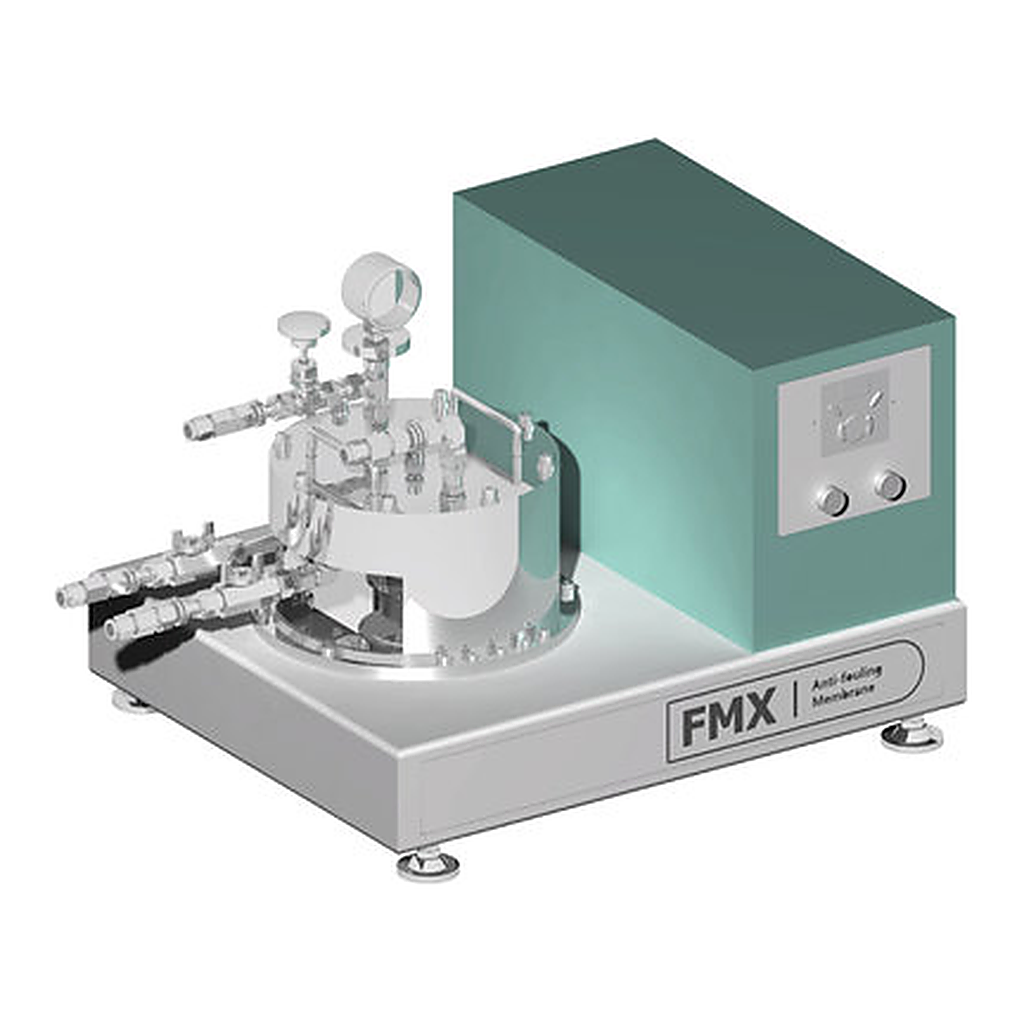

B-Class

저압/고압 운전용 (2~10L)

• Lab-test 용 장비로 막 선정 실험 시 사용
• MF/UF/NF Membrane 적용 가능
• 높은 온도, 압력, pH 조건 등 악조건에서도 운전 가능
• 연구 개발 시 다양한 Membrane 적용에 적합

이미지 내 텍스트:
| 항목 | 내용 |
|------|------|
| 모델명 | FMX |
| 설명 | Anti-fouling Membrane |

---

B5-Class

저압운전용 (30~100L)

• 연구 및 소규모 생산 공정 / 중규모 공정 구성 전 파일럿 테스트용
• 운전압력 1~5 kgf/cm²
• MF/UF Membrane 적용 가능
• 자동 운전 On/Off 기능 제공

이미지 내 텍스트:
FMX — Active Learning Mini-ware

---

P-Class

저압운전용 (1~5톤)

• 대용량 공정 및 구성 전 파일럿 테스트용
• 운전압력 1~5 kgf/cm²
• MF/UF Membrane 적용 가능
• 중규모 공정에 적합

이미지 내 텍스트:
FMLX

---

E-Class

저압운전용 (5KL 이상)

• 대용량 공정에 적합
• 운전압력 1~5 kgf/cm²
• MF/UF Membrane 적용 가능

이미지 내 텍스트:
FINN-AQUA

---

S-Class

저압모델

• 운전압력 1~5 kgf/cm²
• MF/UF Membrane 적용 가능
• 바이오 분야 등 대용량 공정에 적합
• 고압모델 대비 저렴한 비용

고압모델

• 운전압력 1~15 kgf/cm²
• MF/UF/NF Membrane 적용 가능
• 높은 온도, 압력, pH 조건 등 악조건에서도 운전 가능
• 화학, 폐수 등 다양한 산업 분야에 적용 가능

---

제품 이미지

제품 동영상

• YouTube: tyBJZe5HMek
• YouTube: akXvyWxw98k
• YouTube: koyYKqsoPwc
